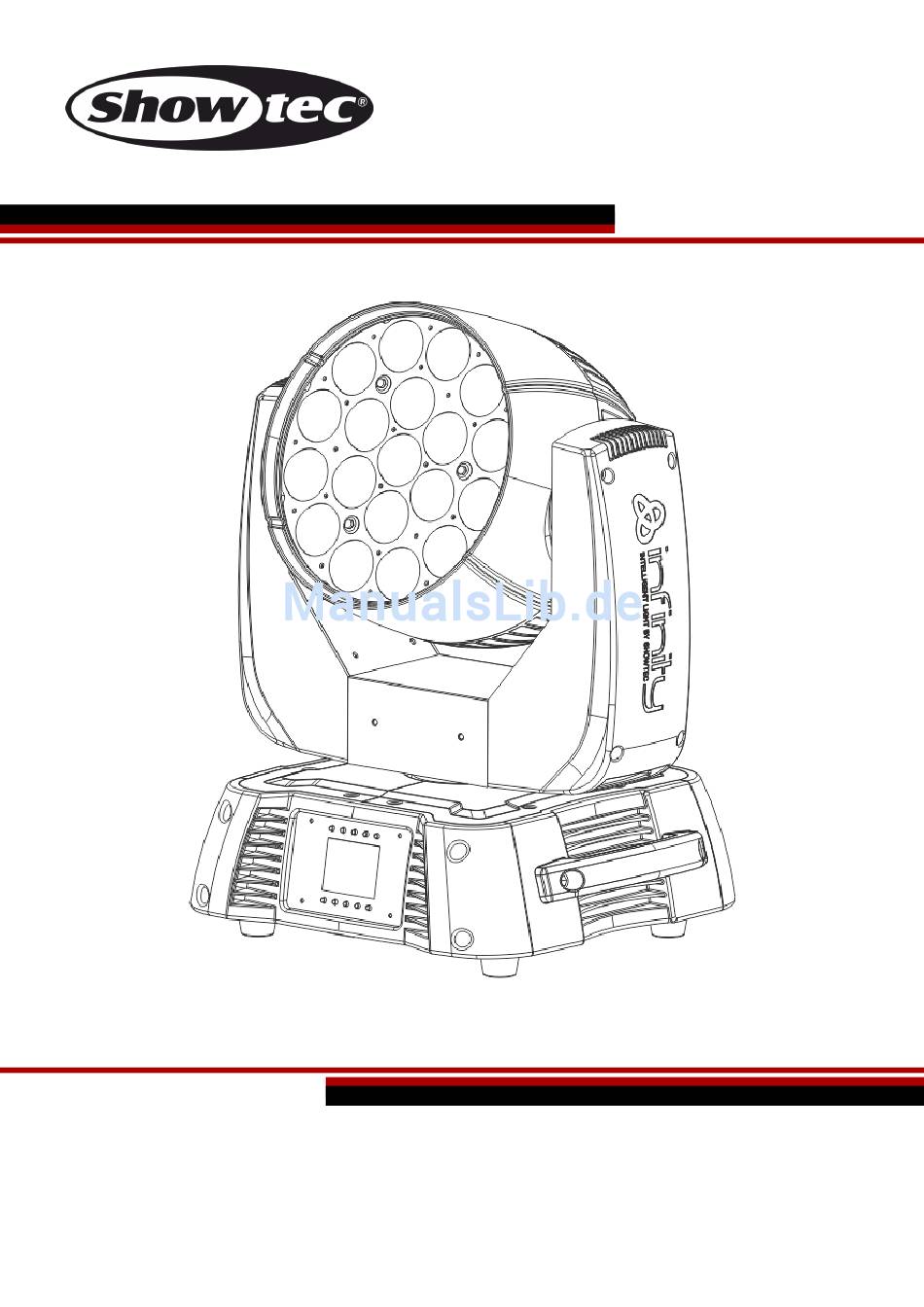

- Seite 1 HANDBUCH DEUTSCH Infinity iW-1915 Bestellnummer: 41522 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Infinity iW-1915 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Übersicht ..................................9 Rückseite ..................................9 Installation ..................................10 Setup und Betrieb ................................10 Steuerungsmodi ................................10 Ein Infinity (voreingestellte Programme) ......................10 Mehrere Infinitys (Master/Slave-Steuerung) ......................10... -
Seite 3: Warnung
Infinity iW-1915 Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 4 Infinity iW-1915 Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung übernehmen. Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
- Seite 5 Infinity iW-1915 Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Infinity. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Infinity iW-1915 Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter. ● Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 45°C und darf auf keinen Fall überschritten werden. -
Seite 7: Netzanschlüsse
Infinity iW-1915 Anbringen einer Halterung auf der Unterseite des Geräts Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 8: Rückgabe
Infinity iW-1915 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts

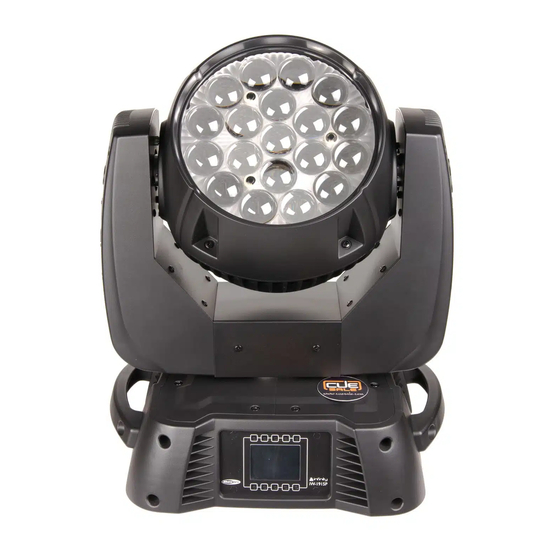

Infinity iW-1915 Beschreibung des Geräts Funktionen Der Showtec Infinity iW-1915 LED Wash ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. ● Strahler & Washer ● Motoren mit großem Drehmoment ● Ultraschnelle Bewegungen ● Die Schrauben an den Abdeckungen ermöglichen es, die Gobos ohne Spezialwerkzeuge in nur wenigen Minuten auszutauschen. -
Seite 10: Übersicht
Infinity iW-1915 Übersicht Abb. 01 01) Linse 02) Menü-Tasten + LCD-Display Rückseite 03) 5-poliger DMX-Eingang (IN) 04) 5-poliger DMX-Ausgang (OUT) 05) 3-poliger DMX-Eingang (IN) 06) 3-poliger DMX-Ausgang (OUT) 07) Neutrik Powercon-Eingang 08) Neutrik Powercon-Ausgang 09) ON-OFF, Netzschalter 10) Sicherung F5AL / 250V Abb. -
Seite 11: Installation
Infinity iW-1915 Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iW-1915 LED Wash und versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Mehrere Infinitys (Dmx-Steuerung)
Infinity iW-1915 Mehrere Infinitys (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Verbinden Sie die Infinitys und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 13: Verbinden Der Geräte
Infinity iW-1915 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Infinity iW-1915 Bedienfeld Start Bearbeitungsmenü Einstellungsmodus Adresseinstellung Infinity-Logo Pfeiltaste nach oben Pfeiltaste nach unten OK/ENTER Pfeiltaste nach links Pfeiltaste nach rechts LCD-Display Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. -
Seite 15: Menü-Übersicht
Infinity iW-1915 Menü-Übersicht Bestellnummer: 41522... -
Seite 16: Hauptmenü-Optionen
Infinity iW-1915 Hauptmenü-Optionen DMX-Adresse Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmodus Info Start Hoch Bearbeitungsmenü Runter Einstellungsmodus Adresseinstellung Links Infinity-Logo Rechts Bestellnummer: 41522... -
Seite 17: Dmx-Adresszuweisung
Infinity iW-1915 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können zwischen 512 verschiedenen DMX- Adressen wählen. Wählen Sie mit den Pfeiltasten die gewünschte Adresse von aus. -
Seite 18: Einstellungsmenü
Infinity iW-1915 3. Einstellungsmenü Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 18 verschiedene Modi auswählen. Wählen Sie den gewünschten Modus mit den Pfeiltasten aus: 03) Stellen Sie den Wert dann mit von NO auf YES. -
Seite 19: Voreingestellte Programme
Infinity iW-1915 10) Wenn Sie bei „Reset Function“ auf OK drücken, wird ein Untermenü geöffnet. 11) Es gibt 2 Resetoptionen: Pan/Tilt Reset All (alles zurücksetzen) 12) Drücken Sie , um die Einstellungen zu speichern. 4. Voreingestellte Programme Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie und wählen Sie dann aus. -
Seite 20: Testmenü
Infinity iW-1915 5. Testmenü Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 2 verschiedene Modi auswählen. Wählen Sie den gewünschten Modus mit den Pfeiltasten aus: 03) Stellen Sie den Wert dann mit zwischen 000 und 255 ein. -
Seite 21: Dmx-Kanäle
Infinity iW-1915 DMX-Kanäle 34 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... - Seite 22 Infinity iW-1915 Kanal 14 – Rot 3 - Lichtintensität (CH30 und CH31 müssen geöffnet sein 0-255 Rot von 0 – 100% Kanal 15 – Grün 3 - Lichtintensität (CH30 und CH31 müssen geöffnet sein 0-255 Grün von 0 – 100% Kanal 16 –...
- Seite 23 Infinity iW-1915 Kanal 26 – Voreingestellte Farben (CH30 und CH31 müssen geöffnet sein Verwendung mit CH27 Keine Funktion Farbe 1 10-14 Farbe 2 15-19 Farbe 3 20-24 Farbe 4 25-29 Farbe 5 30-34 Farbe 6 35-39 Farbe 7 40-44 Farbe 8 45-49 Farbe 9 50-54...
- Seite 24 Infinity iW-1915 Kanal 27 – Einzelne LED-Ansteuerung (CH30 und CH31 müssen geöffnet sein Verwendung mit CH26 ● ● ● ● ● ● ● ● ● ○ 8-15 ● ● ● ○ ○ 16-23 ● ● ○ ○ ○ 24-31 ● ○...
- Seite 25 Infinity iW-1915 Kanal 28 – Voreingestellte Programme (CH30 und CH31 müssen geöffnet sein Verwendung mit CH29 0-15 Keine Funktion 16-20 Voreingestelltes Programm 1 21-25 Voreingestelltes Programm 2 26-30 Voreingestelltes Programm 3 31-35 Voreingestelltes Programm 4 36-40 Voreingestelltes Programm 5 41-45 Voreingestelltes Programm 6 46-50 Voreingestelltes Programm 7...
- Seite 26 Infinity iW-1915 Kanal 29 – Voreingestellte Geschwindigkeit, Nutzung gemeinsam mit CH28 0-255 Von langsam bis max. Geschwindigkeit Kanal 30 – Dimmer (Shutter und RGBW-Farben müssen geöffnet sein 0-255 Von Schwarz bis maximale Helligkeit Kanal 31 – Shutter / Stroboskop (Dimmer muss geöffnet sein 0-19 Geschlossen 20-24...
- Seite 27 Infinity iW-1915 Kanal 33 - Kanalfunktionen Keine Funktion 10-14 Blackout während Pan/Tilt-Bewegung 15-19 Reserviert 20-24 Reserviert 25-29 Reserviert 30-34 Reserviert 35-39 Reserviert 40-44 Reserviert 45-49 Reserviert 50-54 Pan-Reset nach 3 Sekunden 55-59 Tilt-Reset nach 3 Sekunden 60-64 Zoomreset nach 3 Sekunden 65-69 Reserviert 70-74...
-
Seite 28: Kanäle
Infinity iW-1915 16 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... - Seite 29 Infinity iW-1915 Kanal 10 – Voreingestellte Programme (CH12 und CH13 müssen geöffnet sein Verwendung mit CH11 0-15 Keine Funktion 16-20 Voreingestelltes Programm 1 21-25 Voreingestelltes Programm 2 26-30 Voreingestelltes Programm 3 31-35 Voreingestelltes Programm 4 36-40 Voreingestelltes Programm 5 41-45 Voreingestelltes Programm 6 46-50 Voreingestelltes Programm 7...
- Seite 30 Infinity iW-1915 Kanal 12 – Dimmer (Shutter und RGBW-Farben müssen geöffnet sein 0-255 Von Schwarz bis maximale Helligkeit Kanal 13 – Shutter / Stroboskop (Dimmer muss geöffnet sein 0-19 Geschlossen 20-24 Shutter geöffnet 25-64 Stroboskopeffekt 1 von schnell nach langsam 65-69 Shutter geöffnet 70-84...
- Seite 31 Infinity iW-1915 Kanal 15 - Kanalfunktionen Keine Funktion 10-14 Blackout während Pan/Tilt-Bewegung 15-19 Reserviert 20-24 Reserviert 25-29 Reserviert 30-34 Reserviert 35-39 Reserviert 40-44 Reserviert 45-49 Reserviert 50-54 Pan-Reset nach 3 Sekunden 55-59 Tilt-Reset nach 3 Sekunden 60-64 Zoomreset nach 3 Sekunden 65-69 Reserviert 70-74...
-
Seite 32: Kanäle
Infinity iW-1915 14 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... - Seite 33 Infinity iW-1915 Kanal 8 – Voreingestellte Programme (CH10 und CH11 müssen geöffnet sein Verwendung mit CH9 0-15 Keine Funktion 16-20 Voreingestelltes Programm 1 21-25 Voreingestelltes Programm 2 26-30 Voreingestelltes Programm 3 31-35 Voreingestelltes Programm 4 36-40 Voreingestelltes Programm 5 41-45 Voreingestelltes Programm 6 46-50 Voreingestelltes Programm 7...
- Seite 34 Infinity iW-1915 Kanal 9 - Voreingestellte Geschwindigkeit 0-255 Von langsam bis max. Geschwindigkeit Kanal 10 – Dimmer (Shutter und RGBW-Farben müssen geöffnet sein 0-255 Von Schwarz bis maximale Helligkeit Kanal 11 – Shutter / Stroboskop (Dimmer muss geöffnet sein 0-19 Geschlossen 20-24 Shutter geöffnet...
- Seite 35 Infinity iW-1915 Kanal 13 - Kanalfunktionen Keine Funktion 10-14 Blackout während Pan/Tilt-Bewegung 15-19 Reserviert 20-24 Reserviert 25-29 Reserviert 30-34 Reserviert 35-39 Reserviert 40-44 Reserviert 45-49 Reserviert 50-54 Pan-Reset nach 3 Sekunden 55-59 Tilt-Reset nach 3 Sekunden 60-64 Zoomreset nach 3 Sekunden 65-69 Reserviert 70-74...
-
Seite 36: Kanaleinstellungen
Infinity iW-1915 Kanaleinstellungen Abb. 06 Bestellnummer: 41522... -
Seite 37: Wartung
Infinity iW-1915 Wartung Der Infinity iW-1915 LED Wash von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 38: Ersetzen Des Akkus
Infinity iW-1915 Ersetzen des Akkus (muss von einem qualifizierten Techniker durchgeführt werden!) 01) Ziehen Sie den Netzstecker ab. 02) Lösen Sie die 6 Schrauben auf der Vorderseite des Geräts. 03) Ziehen Sie vorsichtig die Frontabdeckung ab. 04) Ziehen Sie den Stecker aus der PCB ab. 05) Entfernen Sie die 2 Schrauben, die das Akkupack sichern. -
Seite 39: Fehlersuche
Infinity iW-1915 Fehlersuche Kein Licht Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden. - Seite 40 Infinity iW-1915 Problem Mögliche Ursache(n) Lösung Ein oder Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät eingeschaltet mehrere Geräte ist und dass die Kabel angeschlossen sind. sind völlig tot. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht ●...
-
Seite 41: Technische Daten
Infinity iW-1915 Technische Daten Modell: Showtec Infinity iW-1915 LED Wash Eingangsspannung: 100-240 VAC Kontinuierliche Max. 528W bei Höchstleistung Leistung: Sicherung: F10AL / 250V Abmessungen: 303 x 366 x 450 mm (LxBxH) Gewicht: 14,7 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) Setup und LED-Bedienfeld... - Seite 42 ©2014 Showtec...
