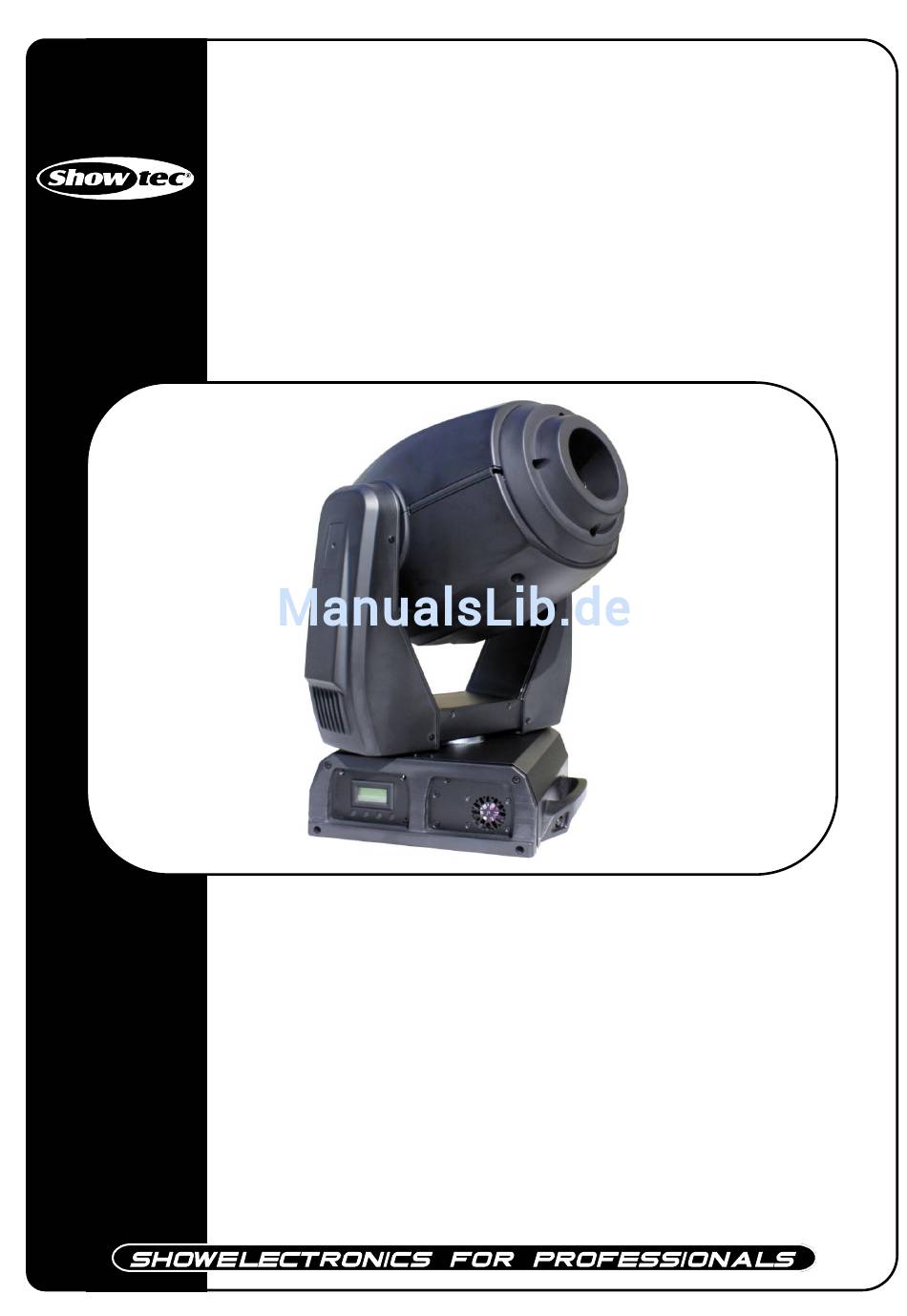

- Seite 1 Indigo 6500 ORDERCODE 41384 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein großartiges, innovatives Produkt von Showtec gekauft. Der Showtec Indigo 6500 LED bringt Unterhaltung in jede Veranstaltung. Ganz egal, ob Sie sich einfache Plug&Play-Action oder eine ausgeklügelte DMX-Show wünschen - dieses Produkt liefert Ihnen die Effekte, die Sie brauchen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Indigo 6500 LED™ Produktanleitung Warnung.................…...……………..…………………………..…………….…………..Sicherheitsanweisungen……………………………………………………………………………………………………………… Betriebsbestimmungen.……………………………………………………………………………………………………..…. Montage.………………………………………………………………………………………………………………………………… Vorgehensweise für die Rückgabe…………………………………………………………………........... Reklamationen……………………………………………………………………................. Beschreibung................…...………………………………………….…………………….. Features und Überblick ……….….…….....………….………….……….……….…………………….……......Rückseite…………………………………………………...…...….……………….…………………...…………………….……..Installation................…...…………………………………………………………..……..Aufstellung und Bedienung..............……..……………………………………………………….. Steuermodi…………………………………………………………………………………………………….……..………….... Ein Indigo (Integrierte Programme)…..……………………………………….……………….…………..…..……………. Ein Indigo (Soundsteuerung)……………………..………………………………..…………………….……..………..… Mehrere Indigos (Master/Slave-Steuerung).……………………………………………….……………..…….…….…. Mehrere Indigos (DMX -Steuerung)……………………………………………………………….…..………..…….………... -
Seite 4: Warnung
Karton und sämtliche Verpackungsmaterialien auf. Für den Fall, dass ein Produkt an die Fabrik zurückgeschickt werden muss, ist es wichtig, dass dies in der Originalverpackung geschieht. Im Lieferumfang Ihres Produktes sind enthalten: • Showtec Indigo 6500 LED mit Volex IEC-Stromkabel 1,5 m • 2 Bügel für die Traversenmontage • Sicherheitskabel •... - Seite 5 WICHTIG: Der Hersteller übernimmt keine Gewährleistung für Schäden, die durch die Nichtbeachtung dieser Bedienungsanleitung oder irgendeine nicht autorisierte Änderung am Gerät verursacht werden. Lassen Sie das Netzkabel nie mit anderen Kabeln in Kontakt kommen! Seien Sie besonders vorsichtig beim Umgang mit Netzkabeln und -anschlüssen! ...
-
Seite 6: Betriebsbestimmungen
Das Gerät entspricht der Schutzklasse I. Deshalb ist es unbedingt notwendig, das der gelb/grüne Schutzleiter an den Erdleiter angeschlossen wird. Reparaturen, Instandhaltung und elektrischer Anschluss müssen von einem qualifizierten Techniker durchgeführt werden. GARANTIE: Bis ein Jahr nach Erwerb. ACHTUNG! AUGENVERLETZUNGEN! Schauen Sie nie direkt in die Lichtquelle. -
Seite 7: Einen Haken An Der Unterseite Des Indigo-Moving-Head Anbringen
Einen Haken an der Unterseite des Indigo-Moving-Head anbringen Eine unsachgemäße Installation kann Personen- oder Sachschäden verursachen! Stromanschlüsse Schließen Sie das Gerät mit dem Stecker an das Stromnetz an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU-Kabel UK-Kabel... -
Seite 8: Vorgehensweise Für Die Rückgabe
Vorgehensweise für die Rückgabe Zurückgegebene Ware muss im Voraus bezahlt und in der Originalverpackung verschickt werden, Rückholzettel werden nicht akzeptiert. Die Verpackung muss gut sichtbar mit einer Rücksendenummer (RMA-Nummer) versehen werden. Produkte ohne Rücksendenummer werden abgelehnt. Highlite wird keine zurückgeschickten Produkte annehmen und weist jegliche Verantwortung von sich. -
Seite 9: Beschreibung

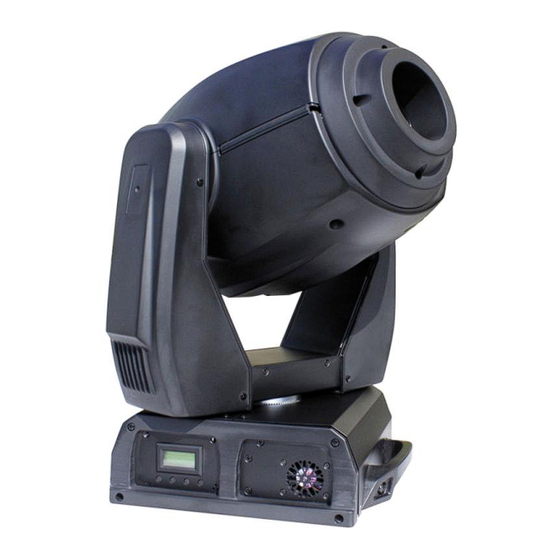

Gerätebeschreibung Features Der Showtec Indigo 6500 LED ist ein Movinghead mit hohem Output und großartigen Effekten. • DMX-Steuerung über Standard DMX-Controller • Musiksteuerung • Automatische Schwenk/Kipp-Korrektur • Rotierendes Blendenschirm mit 6 rotierenden austauschbaren Blendenschirmen (2 Glasgobos, 4 Metallgobos) und geöffnet •... -
Seite 10: Rückseite
8) Volex IEC-Stromkabel + Sicherung 5 A 250 V Installation Entfernen Sie sämtliche Verpackungsmaterialien vom Indigo 6500 LED. Prüfen Sie, dass sämtliche Schaumstoff- und Kunststoffpolsterungen entfernt wurden. Schließen Sie alle Kabel an. Schalten Sie die Stromversorgung erst ein, wenn das gesamte System eingerichtet und richtig angeschlossen wurde. -
Seite 11: Steuermodi
Steuermodi Es gibt 4 Modi: • Stand-alone (integrierte Programme) • Soundgesteuert • Master/Slave • DMX512 (17 Kanäle ADVANCED oder 13 Kanäle BASIC) Ein Indigo (Integrierte Programme) 1. Die Effektbeleuchtung an einer stabilen Traverse befestigen. Für eine ausreichende Luftzirkulation mindestens 0,5 Meter an allen Seiten freilassen. Wenn der Indigo nicht durch ein DMX-Kabel angeschlossen ist, funktioniert er als Stand-alone-Gerät. -
Seite 12: Mehrere Indigos (Dmx -Steuerung)
Mehrere Indigos (DMX -Steuerung) Die Effektbeleuchtung an einer stabilen Traverse befestigen. Für eine ausreichende Luftzirkulation mindestens 1 Meter an allen Seiten freilassen. Immer ein Sicherheitskabel verwenden. 3. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss des Indigo und anderer Geräte. 4. -
Seite 13: Geräteverbindung
Geräteverbindung Sie benötigen eine serielle Datenverbindung, um Lichtshows mit einem oder mehreren Geräten mithilfe eines DMX-512 Controllers oder um synchronisierte Shows mit zwei oder mehreren Geräten zu veranstalten, die auf einen Master/Slave-Betriebsmodus eingestellt sind. Die Gesamtanzahl von Kanälen, die von allen Geräten an einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützen kann. -
Seite 14: Bedienfeld
Der Indigo 6500 LED kann mit einem Controller im Steuerungsmodus oder ohne Controller im Stand-Alone- Modus betrieben werden. Bedienfeld Abb. 5 A. LCD-Display D. Down-Taste B. MENU-Taste E. Up-Taste C. ENTER-Taste Steuer-Modus Die Geräte sind individuell an eine Datenverbindung adressiert und an den Controller angeschlossen. -
Seite 15: Menü-Überblick
Menü-Überblick Sie müssen zuerst einen Schritt erstellen und Enter drücken. Dann werden Zeit und Nutzung angezeigt... -
Seite 16: Hauptmenü-Optionen
Hauptmenü-Optionen 1. Intro DMX-Adressierung In diesem Menü können Sie die DMX-Adressierung einrichten. 1) Menu drücken, bis auf dem Display erscheint: Intro 2) Drücken Sie Enter und begeben Sie sich mit den Up/Down-Tasten zum Address-Menü. 3) Enter drücken, um dieses Menü zu öffnen. Sie können 512 verschiedene DMX-Adressen wählen. Die Up/Down-Tasten zum Auswählen der gewünschten Adresse zwischen 000 und 512 nutzen. -
Seite 17: Dmx Active
DMX Active Mit diesem Menü können Sie das Gerät per DMX steuern. 1) Menu drücken, bis auf dem Display erscheint: Intro Enter drücken und mit den Up/Down-Tasten zum Run-Menü begeben. 3) Enter drücken, um dieses Menü zu öffnen. Das Menü scrollen, bis auf dem Display DMX512 erscheint. 4) Nach Einstellung der gewünschten DMX-Steuerung die Enter-Taste drücken, um sie abzuspeichern. -
Seite 18: Kanäle Advanced/Basic-Modus
Kanäle Advanced/Basic-Modus 1) Menu drücken, bis auf dem Display erscheint: Intro 2) Enter drücken und mit den Up/Down-Tasten zum Channels-Menü begeben. 3) Enter drücken, um dieses Menü zu öffnen. Sie können zwischen den Modi Basic (13 Kanäle) oder Advanced (17 Kanäle) wählen. Mit den Up/Down-Tasten einen Modus auswählen. 4) Nach Einstellung des gewünschten Modus die Enter-Taste drücken, um sie abzuspeichern. -
Seite 19: Invert
2. Invert 1) Menu drücken, bis auf dem Display erscheint: Invert 2) Enter drücken und mit den Up/Down-Tasten durch die Optionen blättern: Pan, Tilt, Dimmer, Use. 3) Enter drücken, um dieses Menü zu öffnen. Mit den Up/Down-Tasten eine der Optionen auswählen. 4) Nach Einstellung des gewünschten Modus die Enter-Taste drücken, um sie abzuspeichern. -
Seite 20: Edit
5. Edit Sie müssen zuerst einen Step erstellen und dann Enter drücken. Dann erscheint das gesamte Menü. 1) Menu drücken, bis auf dem Display erscheint: Edit 2) Drücken Sie Enter, erstellen Sie einen Step und drücken Sie dann Enter. 3) Enter drücken und mit den Up/Down-Tasten durch die Optionen blättern: Pan, Tilt, Speed, Color, Gobo1, Gobo2, G2Rot, Prism, Prismt, Iris, Focus, Dimmer, Strobe, Time, Use. -
Seite 21: Extra
1) Menu drücken, bis auf dem Display erscheint: Extra 2) Sie müssen password DOWN/ UP/ DOWN /UP eingeben. Wenn Sie im Menü KEYLOCK ON Enter gedrückt haben, dauert es 30 Sekunden bis der Indigo 6500 gesperrt ist. Wenn das Passwort aktiviert ist, fragt das Display jedes Mal, wenn das Gerät eingeschalten wird, nach dem Passwort. -
Seite 22: Dmx-Protokoll 17 Kanäle (Advanced)
DMX-Protokoll 17 Kanäle (Advanced) Kanal 1 - Horizontale Bewegung (Schwenk) Den Schieber nach oben schieben, um den Kopf horizontal zu bewegen (SCHWENK). Graduelle Einstellung des Kopfes von jedem Ende des Schiebers zum anderen (0-255, 128-Mitte). Der Kopf kann um 540° gedreht werden und an jeder beliebigen Position gestoppt werden. Kanal 2 - Feinschwenk 16 Bit Kanal 3 - Vertikale Bewegung (Neigung) Den Schieber nach oben schieben, um den Kopf vertikal zu bewegen (Neigung). - Seite 23 Kanal 8 - Rotierendes Blendenschirmrad (Goborad) + Gobo Shake 0-10 Offen/Weiß 11-20 Metallgobo 1 21-30 Metallgobo 2 31-40 Metallgobo 3 41-50 Glasgobo 4 51-60 Metallgobo 5 61-70 Glasgobo 6 71-85 Gobo-Shake 6 von langsam bis schnell 86-100 Gobo-Shake 5 von langsam bis schnell 101-115 Gobo-Shake 4 von langsam bis schnell 116-130...
- Seite 24 Kanal 14 – Feinfokus Kanal 15 – Dimmerintensität 0-255 Von Schwarz bis zur hellsten Einstellung Kanal 16 – Shutter/Strobe (Dimmer muss offen sein 0-31 Geschlossen 32-63 Shutter offen 64-95 Strobe-Effekt, von langsam bis schnell (0-10 Blitze/s) 96-127 Shutter offen 128-159 Pulse-Effekt, in Reihenfolge von langsam bis schnell 160-191 Shutter offen...
-
Seite 25: Kanäle (Basic)
DMX-Protokoll 13 Kanäle (Basic) Kanal 1 - Horizontale Bewegung (Schwenk) Den Schieber nach oben schieben, um den Kopf horizontal zu bewegen (SCHWENK). Graduelle Einstellung des Kopfes von jedem Ende des Schiebers zum anderen (0-255, 128-Mitte). Der Kopf kann um 540° gedreht werden und an jeder beliebigen Position gestoppt werden. Kanal 2 - Vertikale Bewegung (Neigung) Den Schieber nach oben schieben, um den Kopf vertikal zu bewegen (Neigung). - Seite 26 Kanal 6 – Blendenschirmrotation (Goborotation) 0-60 Gobo-Indexierung 61-150 Goborotation vorwärts (Im Uhrzeigersinn), von langsam bis schnell 151-165 Keine Funktion 166-255 Goborotation rückwärts (entgegen dem Uhrzeigersinn), von langsam bis schnell Kanal 7 - Prisma 0-127 Kein Prisma 128-255 Rotation vorwärts (Im Uhrzeigersinn), von langsam bis schnell Kanal 8 –...
-
Seite 27: Kanaleinstellungen
3. Mechanisch bewegliche Teile wie Achsen, Ösen und andere dürfen keine Verschleißspuren aufweisen. 4. Das Netzkabel darf nicht beschädigt oder verschlissen sein. Der Showtec Indigo 6500 LED benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird das vom Gerät abgegebene Licht stark reduziert. -
Seite 28: Ersetzen Eines Blendenschirms (Gobo) Vom Rotierenden Blendenschirmrad (Goborad)
Ersetzen eines Blendenschirms (Gobo) vom rotierenden Blendenschirmrad (Goborad) 1. Trennen Sie das Gerät vom Stromnetz und stellen Sie den Schalter auf OFF. 2. Gehen Sie sicher, dass der Gobo, den Sie einsetzen möchten, dieselbe Größe hat. Für die richtige Größe siehe unten. Gobogröße Abb. -
Seite 29: Glasgobo-Ausrichtung
Glasgobo-Ausrichtung Beschichtete Glasgobos werden mit der Beschichtung gegen den Rand des Halters eingesetzt (weg von der Feder). Gobos mit einer Struktur werden mit der glatten Seite gegen die Feder eingesetzt. Das sorgt für beste Ergebnisse bei der Kombination rotierender Gobos. Unbeschichtete Seite Beschichtete Seite Wenn ein Objekt an die beschichtete... -
Seite 30: Farbkreis, Statisches Blendenschirmrad Und Rotierendes Blendenschirmrad
1. Stromversorgung. Prüfen Sie, dass das Gerät an eine passende Stromquelle angeschlossen ist. 2. Die LEDs. Bringen Sie den Indigo 6500 LED zurück zu Ihrem Showtec-Händler. 3. Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 25 für das Austauschen der Sicherung. -
Seite 31: Keine Antwort Zur Dmx
Keine Antwort zur DMX Problembehebung: Prüfen Sie das DMX-Kabel oder die Anschlüsse, den Controller und die Lichteffekt- DMX-Karte auf Defekte. 1. Prüfen Sie das DMX-Kabel: Trennen Sie die Einheit von der Stromquelle, tauschen Sie das DMX-Kabel aus und schließen Sie es dann wieder an die Stromversorgung an. Testen Sie Ihre DMX-Steuerung erneut. -
Seite 32: Produktspezifikationen
Produktspezifikationen Modell: Showtec Indigo 6500 LED Spannung: 240 V-50 Hz (CE) Höchstleistung 477 Watt Dauerleistung 295 Watt Sicherung: T 5 A/250 V Abmessungen: 405 x 296 x 523 mm (LxBxH) Gewicht: 19,44 kg Bedienung und Programmierung Signalstecker AUS: Steckerpol 1 Erde, Pol 2 (-), Pol 3 (+) Einrichtung und Adressierung: LED-Bedienfeld Schwenk/Kipp-Auflösung: 8-16 Bit...
