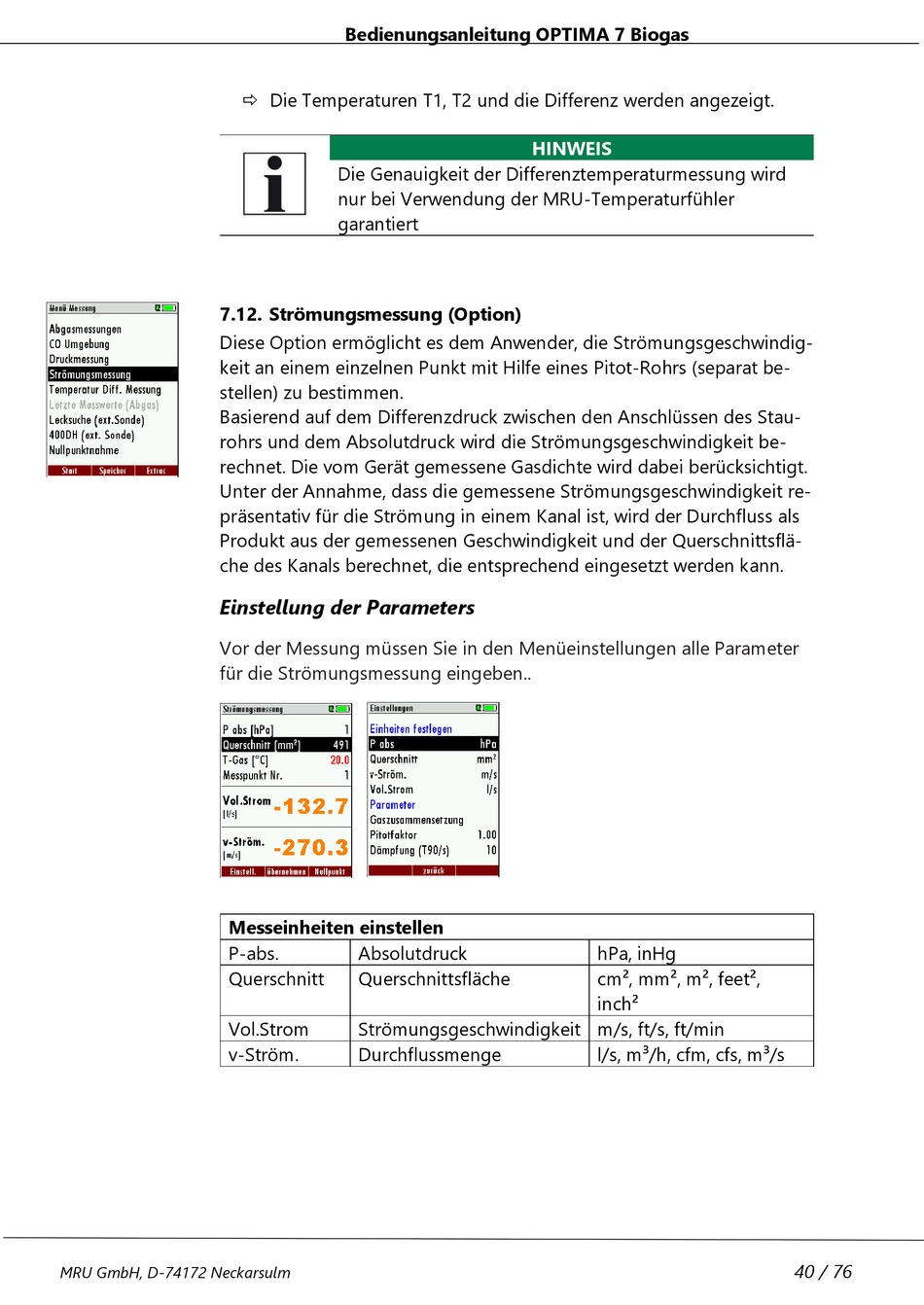

7.12. Strömungsmessung (Option)
Diese Option ermöglicht es dem Anwender, die Strömungsgeschwindig-
keit an einem einzelnen Punkt mit Hilfe eines Pitot-Rohrs (separat be-
stellen) zu bestimmen.
Basierend auf dem Differenzdruck zwischen den Anschlüssen des Stau-
rohrs und dem Absolutdruck wird die Strömungsgeschwindigkeit be-
rechnet. Die vom Gerät gemessene Gasdichte wird dabei berücksichtigt.
Unter der Annahme, dass die gemessene Strömungsgeschwindigkeit re-
präsentativ für die Strömung in einem Kanal ist, wird der Durchfluss als
Produkt aus der gemessenen Geschwindigkeit und der Querschnittsflä-
che des Kanals berechnet, die entsprechend eingesetzt werden kann.
Einstellung der Parameters
Vor der Messung müssen Sie in den Menüeinstellungen alle Parameter
für die Strömungsmessung eingeben..
Messeinheiten einstellen
P-abs.
Querschnitt
Vol.Strom
v-Ström.
MRU GmbH, D-74172 Neckarsulm
Bedienungsanleitung OPTIMA 7 Biogas
 Die Temperaturen T1, T2 und die Differenz werden angezeigt.
Die Genauigkeit der Differenztemperaturmessung wird
nur bei Verwendung der MRU-Temperaturfühler
garantiert
Absolutdruck
Querschnittsfläche
Strömungsgeschwindigkeit m/s, ft/s, ft/min
Durchflussmenge
HINWEIS
hPa, inHg
cm², mm², m², feet²,
inch²
l/s, m³/h, cfm, cfs, m³/s
40 / 76
