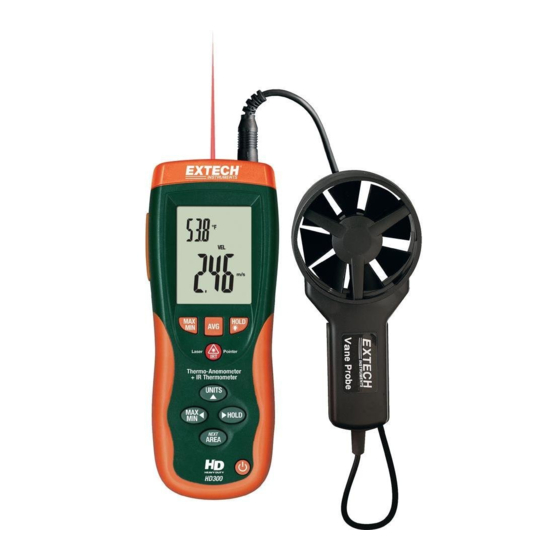

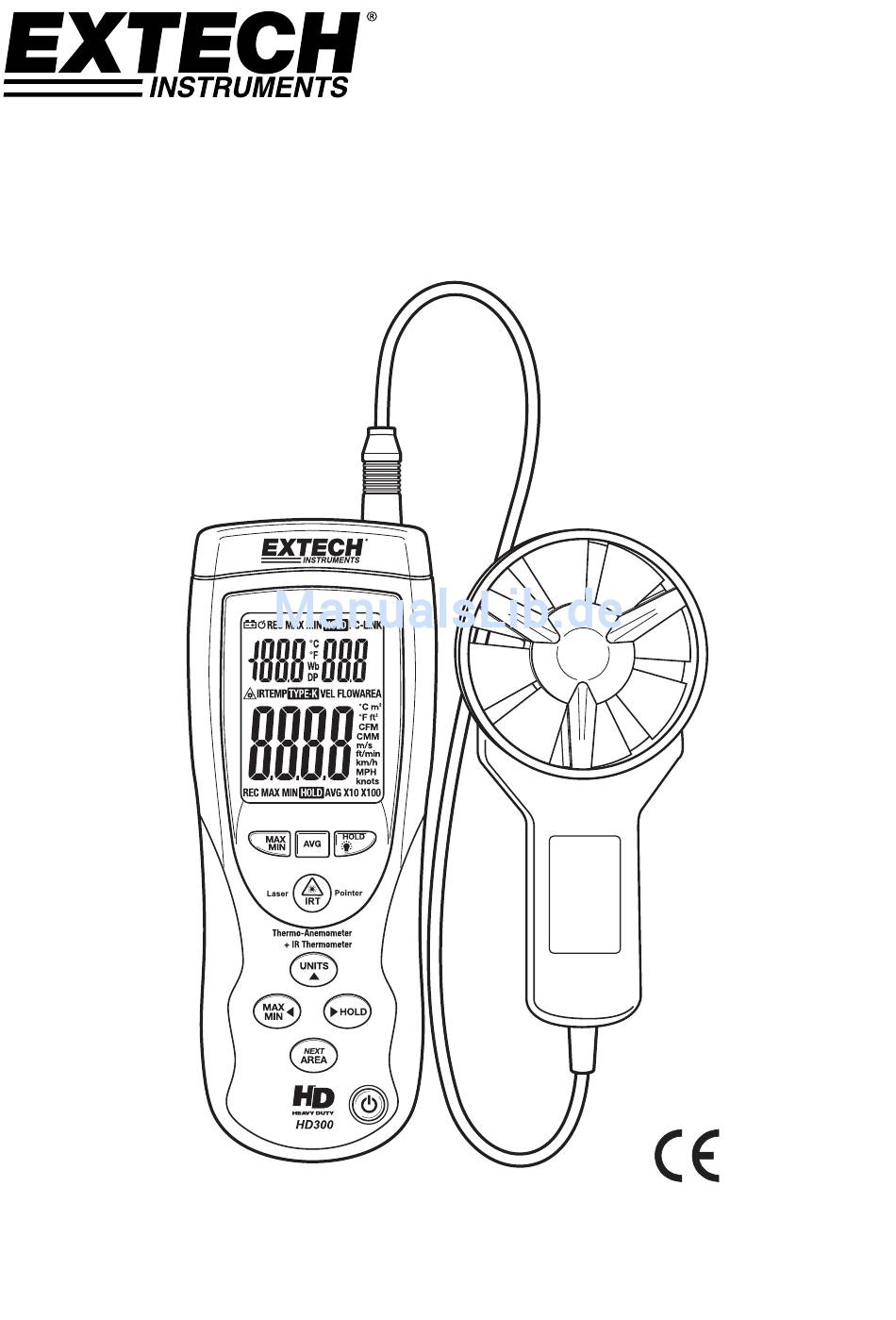

- Seite 1 Bedienungsanleitung Hochleistungs-CFM-CMM-Thermo-Anemometer Mit eingebautem kontaktfreiem IR-Thermometer und Laserpointer Modell HD300...
- Seite 2 Einführung Wir gratulieren Ihnen zum Erwerb des Extech HD300 CFM-Thermo-Anemometer. Dieses Handmessgerät misst Luftgeschwindigkeit, Luftstrom (Volumen), Lufttemperatur Oberflächentemperatur (mit dem eingebauten kontaktfreien IR-Thermometer). Dieses Gerät wird vollständig getestet und kalibriert ausgeliefert und wird bei richtiger Handhabung viele Jahre lang verlässlich arbeiten.
-
Seite 3: Beschreibung Des Messgerätes
HOLD (für Messungen von Luftgeschwindigkeit und Luftstrom) Backlight: Drücken, um die angezeigte Luftgeschwindigkeit oder den Luftstrom einzufrieren. Diese Taste fungiert auch als Pfeil-nach-rechts-Taste im AREA-Modus. Hinweis: Das Batteriefach und der Dreibeinadapter befinden sich auf der Rückseite des Messgerätes. HD300-de-DE_V2.3 4/15... -
Seite 4: Betrieb
11. Wenn der Messwert von CFM oder CMM 9999 übersteigt, zeigt das Display den Multiplikator X10 oder X100 in der unteren rechten Ecke des LCDs an, was bedeutet, dass der angezeigte Wert mit 10 oder 100 multipliziert werden muss, um den korrekten Wert für die Luftströmung zu erhalten. HD300-de-DE_V2.3 4/15... - Seite 5 Die Taste HOLD im unteren Tastenfeld friert den vom Flügelrad gemessenen Wert für Luftgeschwindigkeit oder Luftstrom ein. Zum Freigeben des Displays die Taste erneut drücken. Das HOLD-Symbol erscheint auf dem Display, wenn sich dieses im Modus Data Hold befindet. HD300-de-DE_V2.3 4/15...
- Seite 6 Aufnahmemodi für MIN-MAX-AVG Das HD300 besitzt mehrere MIN-MAX-AVG-Modi, die weiter unten einzeln beschrieben werden. Die Funktionen MIN-MAX-AVG sind für alle Messungen verfügbar, die mit dem Flügelrad gemacht wurden (Luftgeschwindigkeit, -strom und -temperatur). Kontinuierlich fortlaufender Durchschnitt Im Modus für den kontinuierlich fortlaufenden Durchschnitt zeigt das Messgerät den kontinuierlichen Durchschnitt der Messwerte für eine Periode von bis zu 10 Stunden an.
-
Seite 7: Batterieaustausch
Typs. Deaktivierung der automatischen Abschaltung Das HD300 ist so programmiert, dass es sich nach 15 Minuten Leerlauf automatisch abschaltet. Damit soll die Lebensdauer der Batterie verlängert werden, wenn das Messgerät versehentlich eingeschaltet gelassen wurde. (Hinweis: Wenn sich das Messgerät im „CFF/CMM“- oder im „AVG“- Modus befindet, ist die automatische Abschaltung deaktiviert.) - Seite 8 Ergebnissen. Bringen Sie zur Kompensation ein Abdeckband oder eine flache schwarze Farbe vor der Messung auf. Lassen Sie dem Band Zeit, die gleiche Temperatur wie das Material darunter zu erreichen, bevor Sie mit der Messung der abgeklebten oder bestrichenen Fläche beginnen. HD300-de-DE_V2.3 4/15...
- Seite 9 Glas 0,85 bis 1,00 Holz 0,90 Keramik 0,90 bis 0,94 Papier 0,70 bis 0,94 Marmor 0,94 Chromoxid 0,81 Putz 0,80 bis 0,90 Kupferoxid 0,78 Mörtel 0,89 bis 0,91 Eisenoxid 0,78 bis 0,82 Ziegel 0,93 bis 0,96 Textilien 0,90 HD300-de-DE_V2.3 4/15...
-
Seite 10: Nützliche Gleichungen Und Umrechnungen
Formel eingesetzt werden können. Umrechnungstafel der Maßeinheiten ft/min Knoten km/h 1 m/s 196,87 1,944 2,24 1 ft/min 0,00508 0,00987 0,01829 0,01138 1 Knoten 0,5144 101,27 1,8519 1,1523 1 km/h 0,2778 54,69 0,54 0,6222 1 MPH 0,4464 87,89 0,8679 1,6071 HD300-de-DE_V2.3 4/15... -
Seite 11: Technische Daten
C (32 bis 122 °F); 80 % rF max. Sensor: 0 bis 60 °C (32 bis 140 °F) Abmessungen / Gewicht Hauptinstrument: 203 x 75 x 50 mm (8,0 x 3,0 x 1,9") Sensorkopf: 72 mm (2,8”) Durchmesser Gewicht 280 g (9,8 oz.) HD300-de-DE_V2.3 4/15... - Seite 12 C (14 bis ±2 C (4 ° ° ° Oberflächentemperatur (IR) -50 bis -20 C (-58 ± 5 C (9 bis -4 ° ° -20 bis 500 C (-4 bis ±2% oder ±2 ° Copyright © 2013‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com HD300-de-DE_V2.3 4/15...
