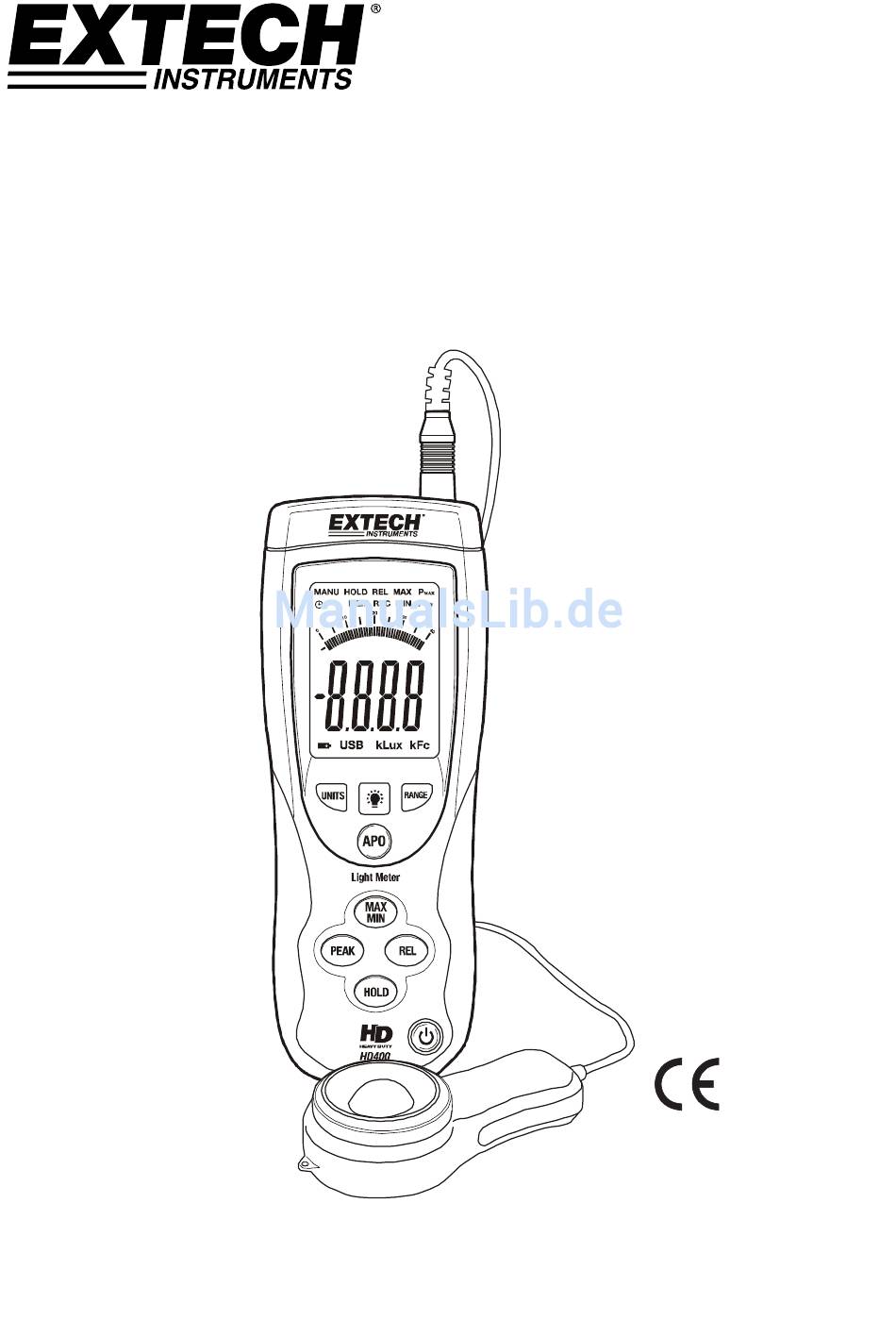

- Seite 1 Bedienungsanleitung Digitaler Hochleistungs-Lichtmesser mit PC-Anschluss Modell HD400...

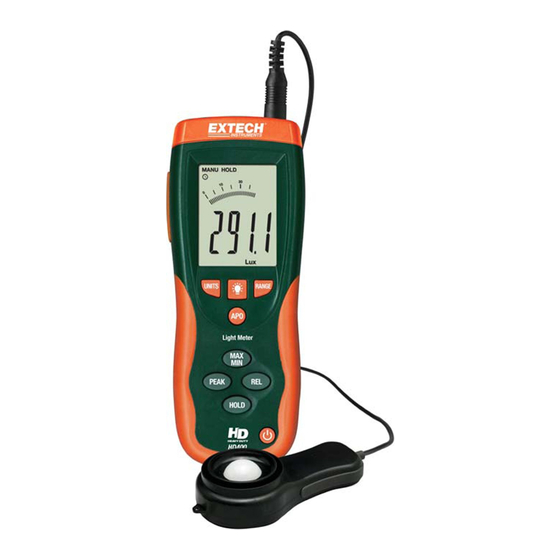

- Seite 2 Einführung Wir gratulieren Ihnen zum Erwerb des Extech HD400 Digital-Lichtmessers. Der HD400 misst die Beleuchtungsstärke in Lux und in Foot candles (Fc). Der HD400 beinhaltet einen PC-Anschluss und Windows -kompatible Software für die Echtzeitwiedergabe und die Speicherung von Beleuchtungsstärkedaten. Dieses Gerät wird vollständig getestet und kalibriert ausgeliefert und wird bei richtiger Handhabung viele Jahre lang verlässlich arbeiten.
- Seite 3 Messwertanzeige mit Balkendiagramm Symbol für aktivierte automatische Abschaltung Symbol MANU Symbol DATA HOLD Symbol des RELATIVE-Modus Modus für MAXIMUM- und MINIMUM-Anzeige Modus PEAK HOLD Symbol für niedrigen Batteriestand 10. Symbol für PC-Verbindung 11. Einheiten der Messwerte 9 10 HD400-de-DE_V2.5 4/15...
-
Seite 4: Betrieb
Display. Drücken Sie die Taste PEAK erneut und „MANU Pmin“ erscheint. Benutzen Sie „Pmax“, um positive Spitzen einzufangen. Benutzen Sie „Pmin“, um negative Spitzen einzufangen. Um den Peak-Hold-Modus zu verlassen und zum normalen Betrieb zurückzukehren, drücken Sie die Taste PEAK ein drittes Mal. HD400-de-DE_V2.5 4/15... - Seite 5 Drücken Sie die Taste für die Hintergrundbeleuchtung erneut, um die Hintergrundbeleuchtung auszuschalten. Beachten Sie, dass sich die Hintergrundbeleuchtung automatisch nach einer kurzen Zeit ausschaltet, um Batterieenergie zu sparen. Die Hintergrundbeleuchtung benötigt zusätzliche Energie der Batterie. Um die Energie der Batterie zu sparen, benutzen Sie die Hintergrundbeleuchtung nur sparsam. HD400-de-DE_V2.5 4/15...
-
Seite 6: Usb-Pc-Anschluss
Benutzer Messwerte auf dem PC zu betrachten, zu speichern und auszudrucken. Beachten Sie, dass das HD400 keine Messwerte in einem internen Speicher aufzeichnet, es zeigt auf dem PC nur die gemessenen Werte in Echtzeit an. Danach können die Messwerte analysiert, als Text gespeichert oder ausgedruckt werden. -
Seite 7: Technische Daten
170 x 80 x 40mm (6,7 x 3,1 x 1,6") Abmessungen Detektor 115 x 60 x 20mm (4,5 x 2,4 x 0,8”) Gewicht Ca. 390g (13,7 oz.) mit Batterie Länge Sensorkabel 1m (3,2’) Anzeige bei schwacher Batterie Batteriesymbol erscheint auf dem LCD Stromversorgung 9-V-Batterie HD400-de-DE_V2.5 4/15... -
Seite 8: Wartung
Batterietypen. Installieren Sie immer neue Batterien des gleichen Typs. Lagerung Wenn das Messgerät gelagert werden soll, entnehmen Sie die Batterie und befestigen Sie die Schutzabdeckung des Sensors. Vermeiden Sie die Lagerung des Messgerätes an Orten extremer Temperaturen oder Feuchtigkeit. Copyright © 2013‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com HD400-de-DE_V2.5 4/15...
