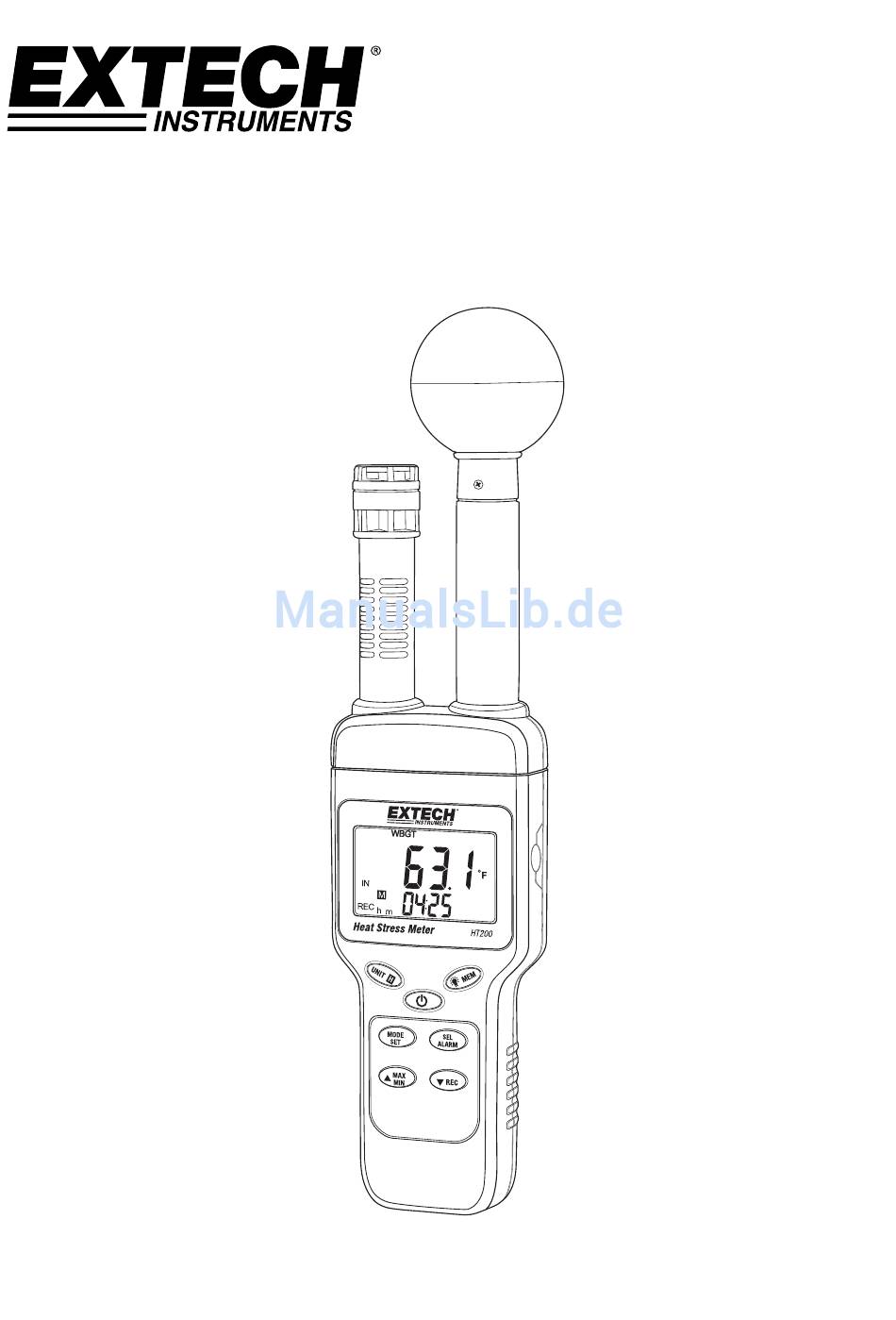

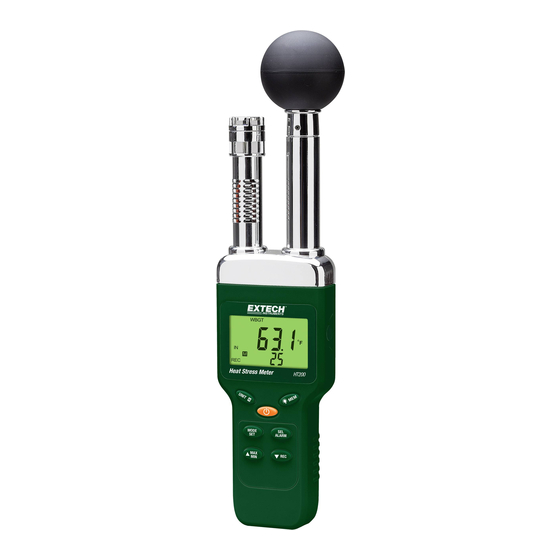

Benutzerhandbuch

WBGT Hitzestress‐Messgerät

Modell HT200

Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Extech Instruments HT200

  • Seite 1                Benutzerhandbuch    WBGT Hitzestress‐Messgerät    Modell HT200     Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com...
  • Seite 2: Ausstattungsdetails

    EXTECH INSTRUMENTS  Einführung  Vielen Dank für den Kauf des Hitzestress‐Messgeräts Modell HT200 von Extech Instruments. Das  HT200 bestimmt durch Faktorisierung einer Kombination von Parametern genau den Hitzestress:  Luftfeuchtigkeit,  Temperatur,  Luftbewegung  und  direkte  Sonneneinstrahlung.  Diese  Faktoren  beeinflussen, wie hoch die Körpertemperatur steigt, aber auch die Abkühlungskapazität. Dieses  Gerät  wird  vollständig  getestet  sowie  kalibriert  ausgeliefert  und  bietet  bei  ordnungsgemäßer  Verwendung jahrelange, zuverlässige Dienste. Besuchen Sie unsere Website (www.extech.com),  um  die  Aktualität  dieser  Bedienungsanleitung  zu  überprüfen  und  um  Produktupdates  und  Kundenunterstützung zu erhalten.  Ausstattungsdetails   Schnell reagierender kapazitiver Sensor ...
  • Seite 3: Beschreibung Des Messgeräts

    EXTECH INSTRUMENTS  Beschreibung des Messgeräts  Taste Pfeil nach oben/MIN‐MAX (kleinster, größter Messwert)  Taste MODE/SET (Modus/Einstellung)  Ein‐ / Ausschalter  Taste UNIT/DATA HOLD (Einheit/Daten einfrieren)  LCD‐Anzeige  Temperatur‐ und Luftfeuchtigkeitssensor  Black Globe Sensor  Taste Hintergrundbeleuchtung/MEM (Speicher)  Taste SEL/Alarm (Auswahl/Alarm)  Taste Pfeil nach unten/REC (Aufzeichnen)  AC‐Netzadapterbuchse  Hinweis: Das Batteriefach befindet sich auf der Rückseite.                              HT200‐de‐DE_V1.4   11/16                                               ...
  • Seite 4: Beschreibung Des Lcd Displays

    Alarmsymbol  Symbol DATA HOLD  WBGT‐Modus  Symbol MAX (größter) Messwert  Lufttemperaturmodus  Black Globe Temperaturmodus  Symbol MIN (kleinster) Messwert  Modus Nasskugeltemperatur  USB‐Symbol (beim HT200 nicht verwendet)  10. Modus Taupunkttemperatur  11. Primärer Anzeigebereich  12. Temperatureinheiten  13. Modus relative Luftfeuchtigkeit  14. Sekundärer Anzeigebereich  15. Alarm bei gespeichertem Messwert „R“ und Speicherabrufsymbol „M“  16. Symbol Zeit (beim HT200 nicht verwendet)  17. Symbol Datum (beim HT200 nicht verwendet)  18. Symbol Datenaufzeichnungsmodus  19. Symbol Einstellmodus  20. Symbol Innenbereich (WBGT)  21. Symbol Außenbereich (WBGT)  22. Symbol Batterietiefstand  23. Symbol Automatische Abschaltung  HT200‐de‐DE_V1.4   11/16                                               ...
  • Seite 5: Bedienung

    EXTECH INSTRUMENTS  Bedienung  Einschalten des Messgeräts   Anzeigen aller  Drücken Sie zum Ein- oder Ausschalten des Messgeräts die Taste Anzeigesymbole auf einmal: Halten Sie bei ausgeschaltetem Messgerät die Taste   gedrückt.  Die Firmwareversion wird für eine Sekunde angezeigt (nach dem Loslassen der Taste).  Autom. Abschaltung  Das HT200 schaltet sich automatisch nach 15 Minuten Inaktivität ab.  Autom. Abschaltung aktivieren   mindestens 2 Sekunden gedrückt, um  Halten Sie bei ausgeschaltetem Messgerät die Taste die automatische Abschaltung zu deaktivieren oder zu aktivieren. Wenn die automatische  Abschaltungsfunktion aktiviert ist, wird das Symbol   auf dem Display angezeigt. Das Symbol  verschwindet, wenn die automatische Abschaltungsfunktion deaktiviert wurde.  Hinweis: Die automatische Abschaltung wird deaktiviert, wenn die Funktion SET oder Alarm  aktiviert wurde.  Alarm EIN‐AUS  Halten Sie die Taste   mindestens 2 Sekunden gedrückt, um die Alarmfunktion EIN (scharf)  oder AUS (unscharf) zu schalten. Das Symbol ALARM wird auf dem Display angezeigt. Wenn  unscharf geschaltet, verschwindet das Symbol ALARM auf dem Display.  Hinweis: Die Alarmfunktion wird deaktiviert, wenn die Funktion HOLD, SET oder VIEW DATA ...
  • Seite 6: Auswahl Des Modus

    Wet Bulb Globe Temperatur (WBGT)  o Lufttemperatur (TA)  o Luftfeuchtigkeit (%RH)  o Black  Globe  Temperatur  (TG):  überwacht  die  Auswirkungen  der  direkten  Sonneneinstrahlung  o Nasskugeltemperatur WET)  o Taupunkttemperatur (DEW)  Drücken  Sie  im  WBGT‐Modus  die  Taste  ,  um  den  Modus  IN  (Innenbereich:  ohne  direkte  Sonneneinstrahlung) und OUT (Außenbereich: mit direkter Sonneneinstrahlung) umzuschalten.   Hinweis: Die Modusfunktion ist bei den Funktionsmodi HOLD und SET nicht verfügbar.  HT200‐de‐DE_V1.4   11/16                                               ...
  • Seite 7: Data Hold (Messwert Einfrieren)

    Hinweis:  Der  Modus  „Datensätze  anzeigen“  ist  nicht  verfügbar,  wenn  die  Funktion  HOLD  oder  SET aktiviert wurde.  Aufzeichnung des größten/kleinsten (MAX‐MIN) Messwerts  Halten  Sie  die  Taste   gedrückt,  um  den  MAX‐MIN  Aufzeichnungsmodus  aufzurufen.  Das  Display zeigt das Symbol MAX zusammen mit dem größten Temperaturmesswert an. Wechseln  Sie mit den Taste   zwischen dem größten (MAX) und kleinsten (MIN) Messwert. Halten Sie  die Taste   länger als 2 Sekunde gedrückt, um den Modus MAX‐MIN zu verlassen.  Hinweis:  Der  Modus  MAX‐MIN  ist  nicht  verfügbar,  wenn  die  Funktion  HOLD,  SET  oder  VIEW  DATA RECORDS aktiviert wurde.  HT200‐de‐DE_V1.4   11/16                                               ...
  • Seite 8 Wählen Sie mit der Taste die gewünschte Temperatureinheit aus. Stellen Sie mit den Tasten Pfeil nach unten und Pfeil nach oben den Schwellwert WBGT  Tiefalarm ein.  Wählen Sie mit der Taste   die zu bearbeitende Ziffer.  Speichern Sie die Einstellung durch erneutes Drücken der Taste  .  Das  Messgerät  gibt  jetzt  einen  akustischen  und  optischen  Alarm  aus,  wenn  der  Tiefalarmschwellwert  erreicht  wurde.  Um  die  Alarmfunktion  scharf/unscharf  zu  schalten,  schlagen Sie im Abschnitt „ALARM EIN/AUS“ nach.  HT200‐de‐DE_V1.4   11/16                                               ...
  • Seite 9: Gespeicherte Messwerte Löschen

    Wählen Sie mit der Taste die gewünschte Temperatureinheit aus. Speichern Sie die Einstellung durch erneutes Drücken der Taste  .    OFFSET DER RELATIVEN LUFTFEUCHTIGKEIT %    Gehen Sie mit der Taste   zum Bildschirm „RH% Offset“ (siehe Beispiel oben).  Beginnen Sie mit der Taste   die Bearbeitung. Das Display beginnt zu blinken.   Stellen  Sie  mit  den  Tasten  Pfeil  nach  oben  und  Pfeil  nach  unten  den  Wert  des  Offsets  (von ‐9,9 bis +9,9) ein.  Speichern Sie die Einstellung durch erneutes Drücken der Taste  .    HT200‐de‐DE_V1.4   11/16                                               ...
  • Seite 10: Batterie Austauschen

    Geschäft  des  ursprünglichen  Kaufs  oder  überall  dort,  wo  Batterien  verkauft  werden, abzugeben.  Entsorgung:  Entsorgen  Sie  dieses  Messgerät  nicht  mit  dem  Hausmüll.  Der  Anwender  ist  verpflichtet,  Geräte  nach  ihrer  Lebensdauer  bei  einer  geeigneten  Sammelstelle  für  die  Entsorgung von elektrischen und elektronischen Geräten abzugeben.   AC‐Netzadapter  Das HT200 kann mit einem Netzadapter mit Strom versorgt werden. Die Adapterbuchse befindet  sich auf der Unterseite des Messgeräts. Verwenden Sie nur den von Extech empfohlenen Adapter,  siehe technische Angaben unten:  Externer AC/DC‐Adapter:  9 V  (8~14 V max. / 500 mW. ...
  • Seite 11: Technische Daten

    C  °C  0 bis 50,0  0,1  ± 0,8  32,0 bis  °F  0,1  ± 1,5  122,0    Black Globe Temperatur (TG)  Unit  Messgenauigkeit Messbereich  Auflösung  ° 15 bis 40  C  (Einheit)  °C  0 bis 80,0  0,1  ± 0,6  °F  32,0 bis 176,0  0,1  ± 1,1  Relative Luftfeuchtigkeit (%RH)  Messbereich  1% ‐ 99 %  ± 3,0 %RH (20 bis 80 %)  Messgenauigkeit  ± 5,0 %RH (<20 % oder >80 %)  Auflösung  0,1 %    HT200‐de‐DE_V1.4   11/16                                               ...
  • Seite 12: Taupunkttemperatur (Dew)

    Messbereich  Auflösung  (Einheit)  °C  ‐35,3 bis 48,9  0,1  °F  ‐31,5 bis 120,1  0,1  Der Wert berechnet sich aus RH und Lufttemperatur.  Nasskugeltemperatur WET)  Unit  Messbereich  Auflösung  (Einheit)  °C  ‐21,6 bis 50,0  0,1  °F  ‐6,9 bis 122,0  0,1  Der Wert berechnet sich aus RH und Lufttemperatur.  Abmessungen Messgerät: 300 x 70 x 50 mm (11,81 x 2,76 x 1,97 in) [L x B x H]  Abmessungen Kugel: 50 mm Durchmesser, 19 mm Höhe (2" Durchmesser und 0.75" Höhe)  Gewicht: 220 g (7,76 oz) mit Batterie  Betriebshöhe: Unter 2000 m (6562 ft)  Abtastrate: Einmal pro Sekunde (1 Hz)  Stromversorgung: 9 V Batterie oder AC‐Netzadapter 100‐240 V, DC 9 V/0,5 A (9 mm)  Batterielebensdauer: 200 Stunden  Bedienungstemperatur und ‐feuchtigkeit: 0°C bis +50°C (32°F bis 122°F), < 95 %RH (Nicht  kondensierend)  Lagertemperatur und ‐feuchtigkeit: ‐10 °C bis +50 °C (14 °F bis 122 °F), 70 %RH (Nicht  kondensierend)  LCD: 52 mm (B) x 36 mm (L) [2,05 in (B) x 1,42 in (L)], monochromes LCD mit  Hintergrundbeleuchtung   Standardzubehör: 9 V Batterie, Tragetasche und Netzadapter AC 100‐240 V nach DC 9 V/0,5 A (9  mm)  HT200‐de‐DE_V1.4   11/16                                               ...
  • Seite 13: Standards Zur Thermischen Gefahrenprävention

    100% Ruhe (%) Leicht 29.5 30.5 31.5 32.5 27.5 29.0 30.0 31.0 Mäßig 27.5 28.0 29.5 31.0 25.0 26.5 28.0 29.0 Schwer 26.0 27.5 28.5 30.0 22.5 24.5 26.5 28.0 Sehr 27.5 29.5 25.0 26.5 schwer   HT200‐de‐DE_V1.4   11/16                                               ...
  • Seite 14 Stehen  mit  einer  leichten  oder  mittelschweren  Arbeiten  an  Maschinen  oder Werkbänken und etwas Herumgehen  Waschen in stehender Position  Herumgehen mit mäßigem Anheben oder Schieben  Mäßig  Gehgeschwindigkeit  bei  6  km/h  /3,7  mph)  bei  gleichzeitigem  Tragen  eines Gewichts von 3 kg (6,6 lbs.)  Tischler‐Sägearbeiten mit der Hand  Schaufeln von trockenem Sand  Schwer  Schwere Montagearbeiten auf nicht‐kontinuierlicher Basis  Zeitweiliges  schweres  Heben  mit  Schieben/Ziehen  (Arbeiten  mit  Pickel  und Schaufel)  Sehr  Schaufeln von nassem Sand  schwer  * Nach Angaben der American Conference of Governmental Industrial Hygienists [ACGIH] (2005)    Copyright © 2015‐2016 FLIR Systems, Inc.  Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form.  ISO‐9001 Certified  www.extech.com  HT200‐de‐DE_V1.4   11/16                                               ...
