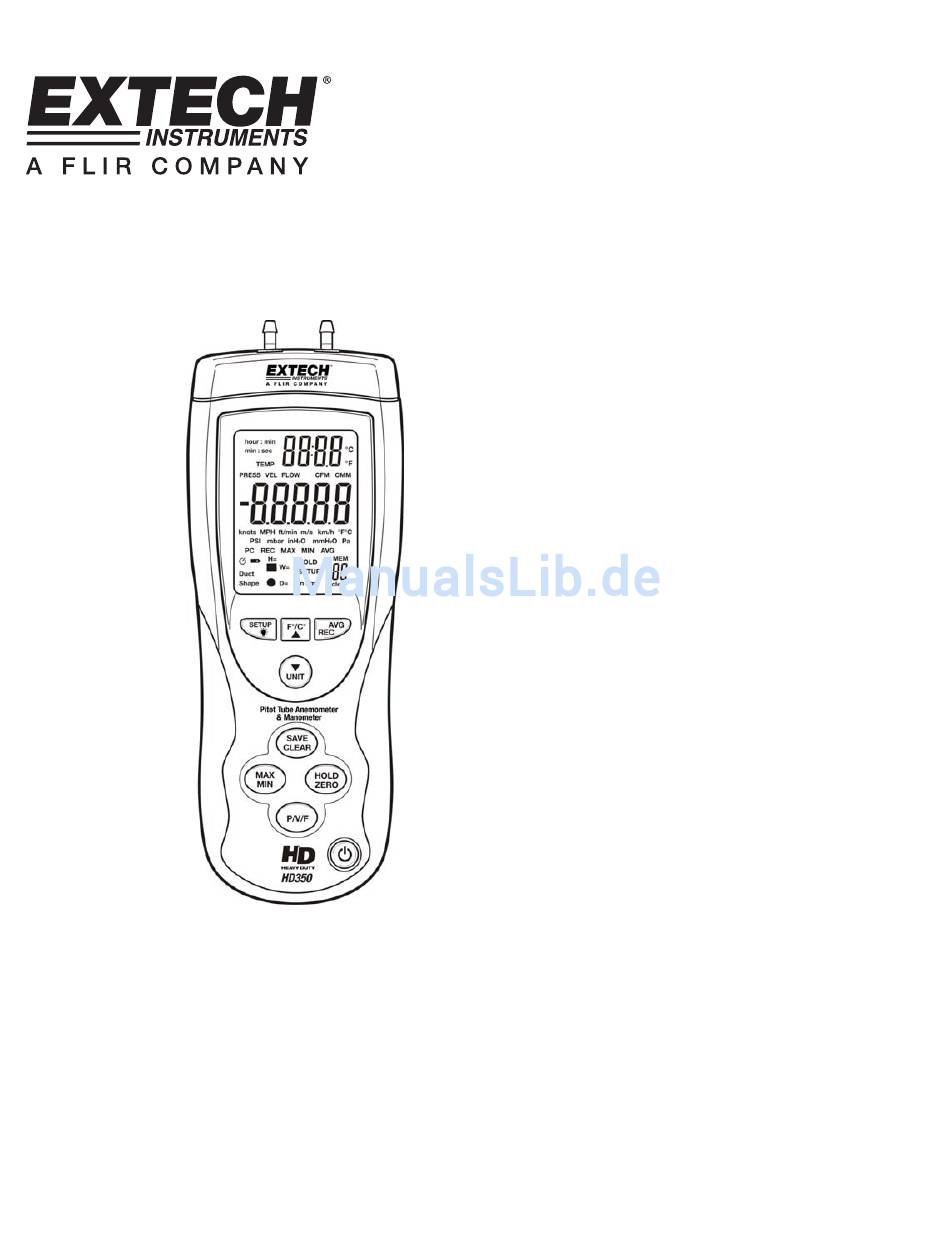

- Seite 1 Benutzerhandbuch Hochleistungs-Staurohranemometer und Differenzdruck-Manometer Modell HD350...

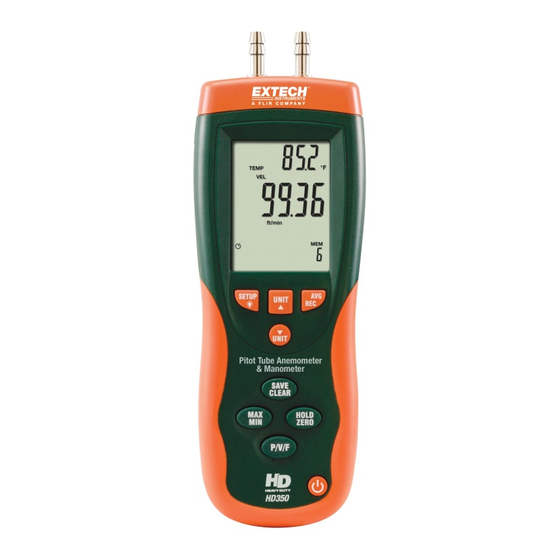

- Seite 2 Einführung Wir gratulieren Ihnen zum Kauf des Extech HD350. Dieses Handmessgerät misst und zeigt Luftströmungsgeschwindigkeit, Luftmenge, Umgebungstemperatur Druck/Differenzdruck an. Dieses Messgerät wird komplett getestet und kalibriert geliefert, und gewährleistet, bei sachgemäßer Verwendung, viele Jahre zuverlässiger Arbeit. Funktionen Messung Luftströmungsgeschwindigkeit Luftmenge Staurohranemometer.
-
Seite 3: Beschreibung Des Messgerätes
HINWEIS ZUR TASTATUR: Im Einstellungsmodus haben verschiedene Tasten spezielle Anwendungen die oben nicht ausführlich angeführt worden sind, aber in den folgenden Abschnitten der Anleitung näher beschrieben werden. BEMERKUNG: Batteriefach, Schwenkständer und Stativhalterung befinden sich auf der Rückseite des Messgerätes. HD350-EU-DE-V3.0- 08/10... -
Seite 4: Beschreibung Der Lcd-Anzeige
13. CLEAR Symbol wird angezeigt wenn Daten aus dem internen Speicher des Messgerätes ausgewählt werden 14. Nummer des Messwertes (Eintrags) 15. Speicheranzeige 16. REC, MAX, MIN und AVG Anzeigen 17. Temperaturmaßeinheiten für den Hauptbildschirm 18. Maßeinheiten für Luftmenge 19. Temperaturmaßeinheiten für den Nebenbildschirm 20. Nebenbildschirm (Temperatur) HD350-EU-DE-V3.0- 08/10... -
Seite 5: Einstellungsmodus
3. Benutzen Sie die Pfeiltasten, um zur gewünschten Einstellung zu scrollen. 4. Betätigen Sie die AVG REC Taste, um die neue Einstellung zu speichern. Hinweis: Der Einstellungsmodus ist nicht aktiv wenn sich das Messgerät im MIN-MAX-AVG Modus befindet. HD350-EU-DE-V3.0- 08/10... - Seite 6 15. Geben Sie die Rohrhöhe auf die gleiche Weise wie die Breite ein. 16. Betätigen Sie die AVG REC Taste zum Speichern der Rohrhöhe. 17. Betätigen und halten Sie die SETUP Taste zwei (2) Sekunden lang gedrückt, um den Einstellungsmodus zu verlassen. Das ‘SETUP’ Symbol wird ausgeblendet. HD350-EU-DE-V3.0- 08/10...
- Seite 7 4. Benutzen Sie die Pfeiltasten, um von ‘OFF’ auf ‘ON’ oder von ‘ON’ auf ‘OFF’ zu wechseln. 5. Betätigen Sie die AVG REC Taste, um die Einstellungen zu speichern. 6. Betätigen und halten Sie die SETUP Taste zwei (2) Sekunden lang gedrückt, um den Einstellungsmodus zu verlassen. Das ‘SETUP’ Symbol wird ausgeblendet. HD350-EU-DE-V3.0- 08/10...
- Seite 8 Das Messgerät gibt ein akustisches Signal von sich und zeigt so, dass das Löschen erfolgreich war. 7. Betätigen und halten Sie die SETUP Taste zwei (2) Sekunden lang gedrückt, um den Einstellungsmodus zu verlassen. Das ‘SETUP’ Symbol wird ausgeblendet. HD350-EU-DE-V3.0- 08/10...
- Seite 9 Sie die HOLD ZERO Taste 2 Sekunden lang gedrückt, um die Anzeige zu annullieren. Stellen Sie den Eingang des Staurohrs in Richtung der entgegenkommenden zu prüfenden Luftmasse auf und lesen Sie den Luftströmungsgeschwindigkeitsmesswert vom LCD Bildschirm ab. HD350-EU-DE-V3.0- 08/10...
-
Seite 10: Luftmengenmessungen
Um die angezeigte Temperaturmaßeinheit zu ändern, benutzen Sie die F/C ▲ Taste. Der einzige Fall, in dem auf dem Nebenbildschirm keine Temperatur angezeigt wird ist wenn sich das Messgerät im SETUP Modus befindet oder wenn die Laufzeit angezeigt wird. HD350-EU-DE-V3.0- 08/10... -
Seite 11: Zusätzliche Funktionen
Betätigen und halten Sie die MAX-MIN Taste mindestens zwei (2) Sekunden lang gedrückt, um den MIN-MAX-AVG Modus zu verlassen. Speichern, Abrufen und Mittelwertermittlung der Messwerte Der HD350 kann bis zu 99 Messwerte für jede der drei Messungsarten (Luftströmungsgeschwindigkeit, Luftmenge und Druck) in seinem internen Speicher speichern, insgesamt 297 Messwerte. -
Seite 12: Austausch Der Batterie
Verfügung der Vorrichtung am Ende seines Lebenszyklus USB PC Schnittstelle und Software Das HD350 ist mit einer USB Kommunikationsschnittstelle an seiner oberen linken Seite ausgerüstet. Das mitgelieferte Kommunikationskabel wird an diese Schnittstelle und einen USB Port am Computer angeschlossen. Die mitgelieferte Software ermöglicht dem Benutzer sich Messwerte auf dem PC anzuschauen und diese auf dem PC zu speichern. -
Seite 13: Technische Daten
(10 bis 30 C) 75 % RH (30 bis 40 C) 45 % RH (40 bis 50 C) ohne Kondensation Abmessungen / Gewicht Hauptinstrument: 210 x 75 x 50 mm (8.2 x 2.9 x1.9 ") Gewicht 280 g (9.8 oz.) HD350-EU-DE-V3.0- 08/10... - Seite 14 10 psi Reaktionszeit 0,5 s typisch Messbereichanzeige Überschreitung: Err.1; Unterschreitung: Err.2 Einheiten Bereich Auflösung 0,7252 0,0001 Mbar 50,00 0,01 inH2O 20,07 0,01 mmH2O 509,8 5000 Temperatur - Kenndaten Temperaturmessbereich Auflösung Messgenauigkeit 0 bis 50,0 ±1,0 32,0 bis 122,0 ±2,0 HD350-EU-DE-V3.0- 08/10...
-
Seite 15: Hilfreiche Formeln
/min) = Luftströmungsgeschwindigkeit (m/s) x Fläche (m ) x 60 BEMERKUNG: Messwerte in inch müssen in Fuß oder Meter umgerechnet werden. Copyright © 2010 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form...
