Kommunikationsports
4.2.1 RS232-Datenports
In Einhaltung der EIA/TIA-Richtlinien für die RS232-Kommunikation empfiehlt
Siemens:
•
•
•
Der RS232-Port kann mit einem standardmäßigen DB9-Konsolenport verdrahtet
werden.
1
2

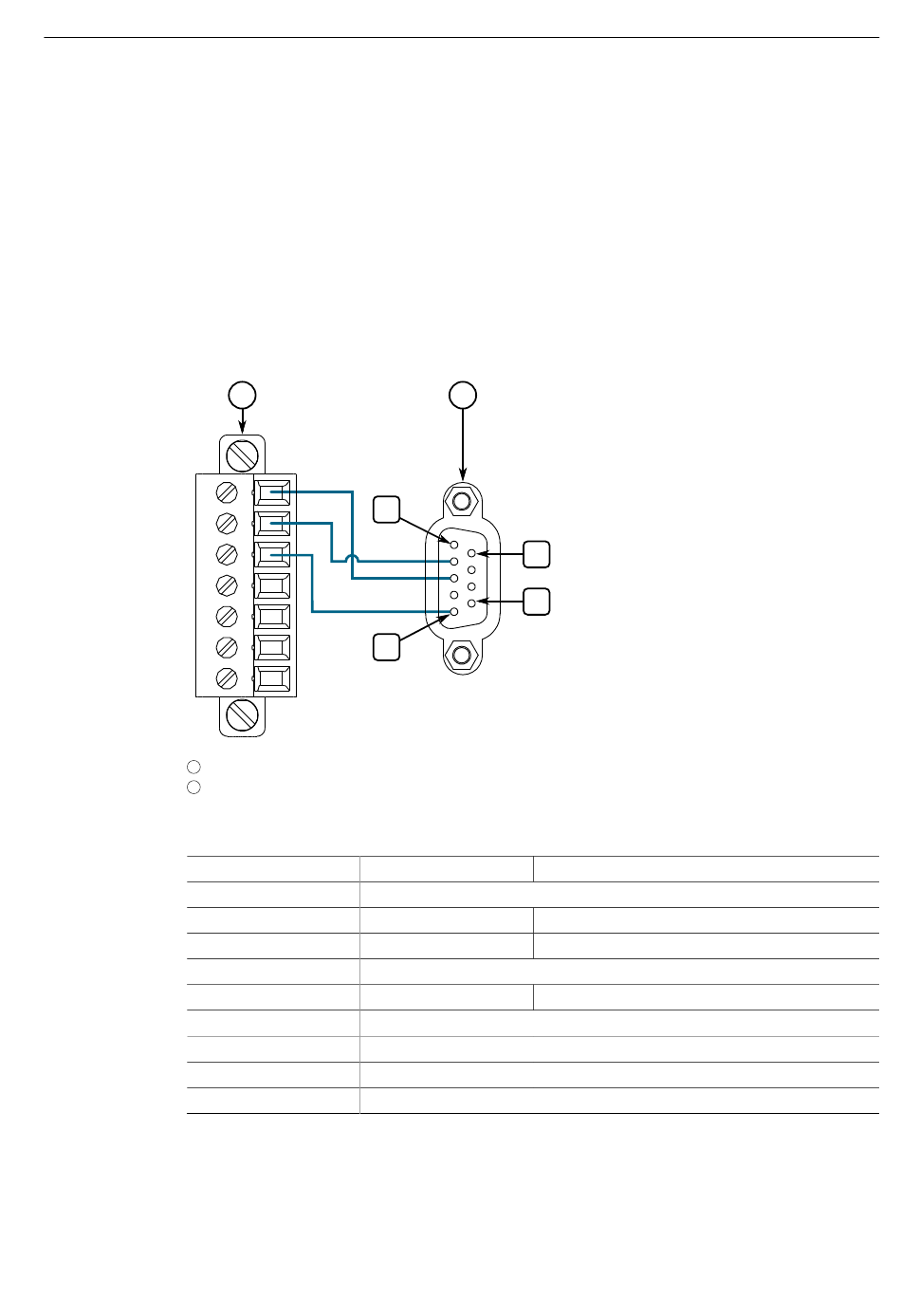

Abbildung 4.4
Der RS232-Datenport hat zwei Betriebsarten, doch es ist jeweils nur ein Modus aktiv:
•
•
20
Verwenden Sie immer geschirmte Kabel, um die Auswirkungen von elektrischem
Umgebungsrauschen zu minimieren
Größere Entfernungen sind zwar möglich, doch sollten Sie die Kabellänge für
eine zuverlässige Kommunikation auf maximal 15 m (49 ft) begrenzen
Verwenden Sie eine Baudrate von 120 kBit/s
1
1
5
Serieller Anschluss
DB9-Konsolenport
Pinbelegung RS232-Port zu Konsolenport
DB9-Pin
1
2
3
4
5
6
7
8
9
Kommunikation mit intelligenten elektronischen Geräten (wie PLC, RTU usw.)
Konsolenkonfiguration des Geräts
2
6
9
Bezeichnung
Reserviert (nicht anschließen)
RD
TD
Reserviert (nicht anschließen)
SGND
Reserviert (nicht anschließen)
Reserviert (nicht anschließen)
Reserviert (nicht anschließen)
Reserviert (nicht anschließen)
Beschreibung
Daten empfangen
Daten senden
Signalmasse
RUGGEDCOM RMC30
Montagehandbuch, 04/2021, C79000-G8900-1008-10
