Elektrischer Anschluss
7.3
Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66 und IP67 (Type 4X enclo-
sure).
Um die Schutzart IP66 und IP67 (Type 4X enclosure) zu gewährleisten, nach dem elektrischen
Anschluss folgende Schritte durchführen:
1.
Prüfen, ob die Gehäusedichtungen vom Anschluss- und Elektronikraum sauber und
richtig eingelegt sind. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
2.
Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3.
Kabelverschraubungen fest anziehen.
4.

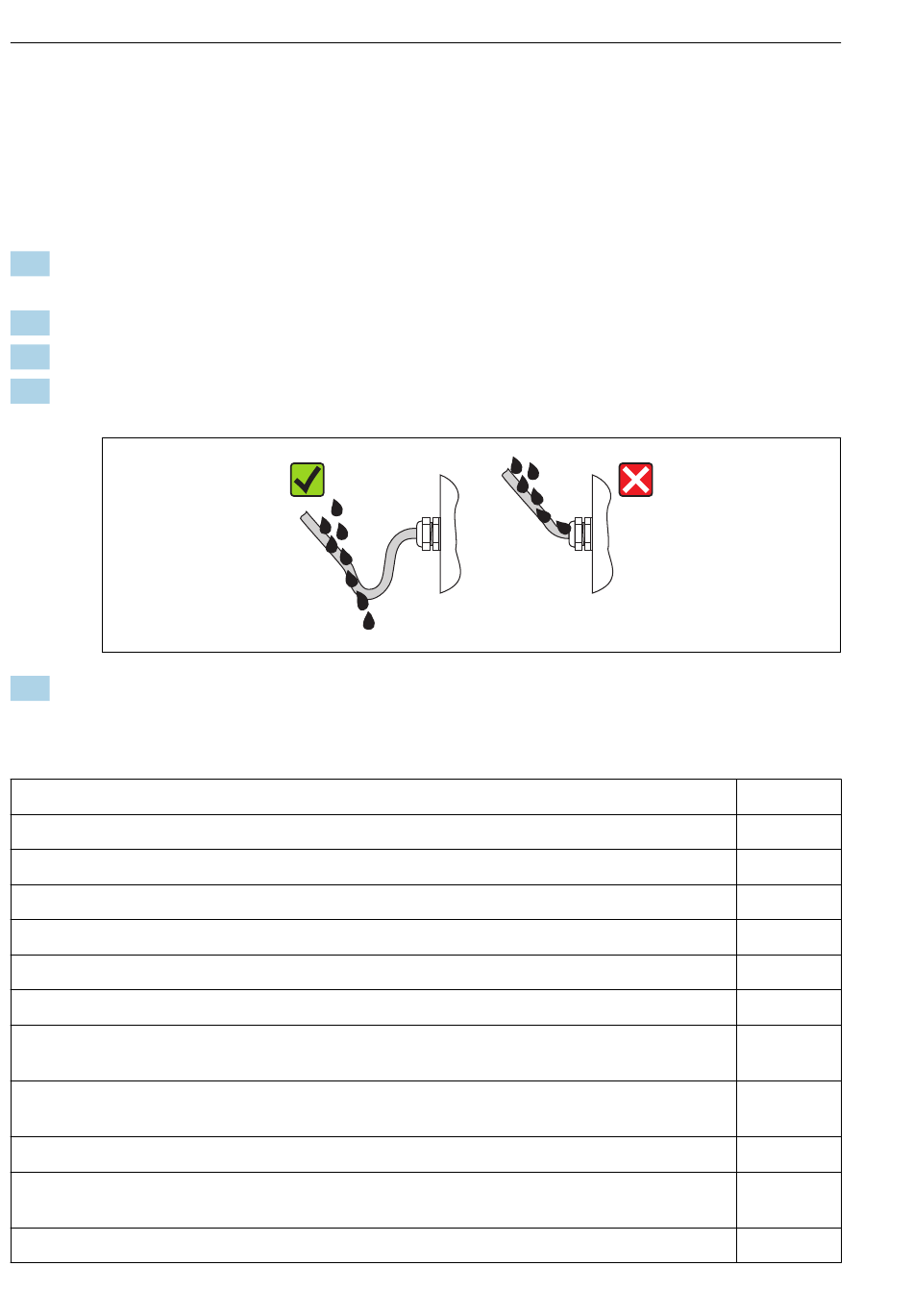

Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").
5.
Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.4
Anschlusskontrolle
Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Sind Hilfsenergie- und Signalkabel korrekt angeschlossen?
Entspricht die Versorgungsspannung den Angaben auf dem Anschlussschema?
Erfüllen die verwendeten Kabel die Anforderungen→ 19 ?
Sind die montierten Kabel von Zug entlastet und fest verlegt?
Ist die Kabeltypenführung einwandfrei getrennt? Ohne Schleifen und Überkreuzungen?
Alle Schraubklemmen gut angezogen?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wassersack" ?
→ 19
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild übe-
rein→ 19 ?
Ist die Klemmenbelegung korrekt → 19?
Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige auf
dem Anzeigemodul?
Sind alle Gehäusedeckel montiert und fest angezogen?
22
Proline t-mass A 150
A0013960
Endress+Hauser
