Elektrischer Anschluss
Bürde
0 ... 750 Ω, abhängig von der externen Versorgungsspannung des Speisegeräts
7.1.4

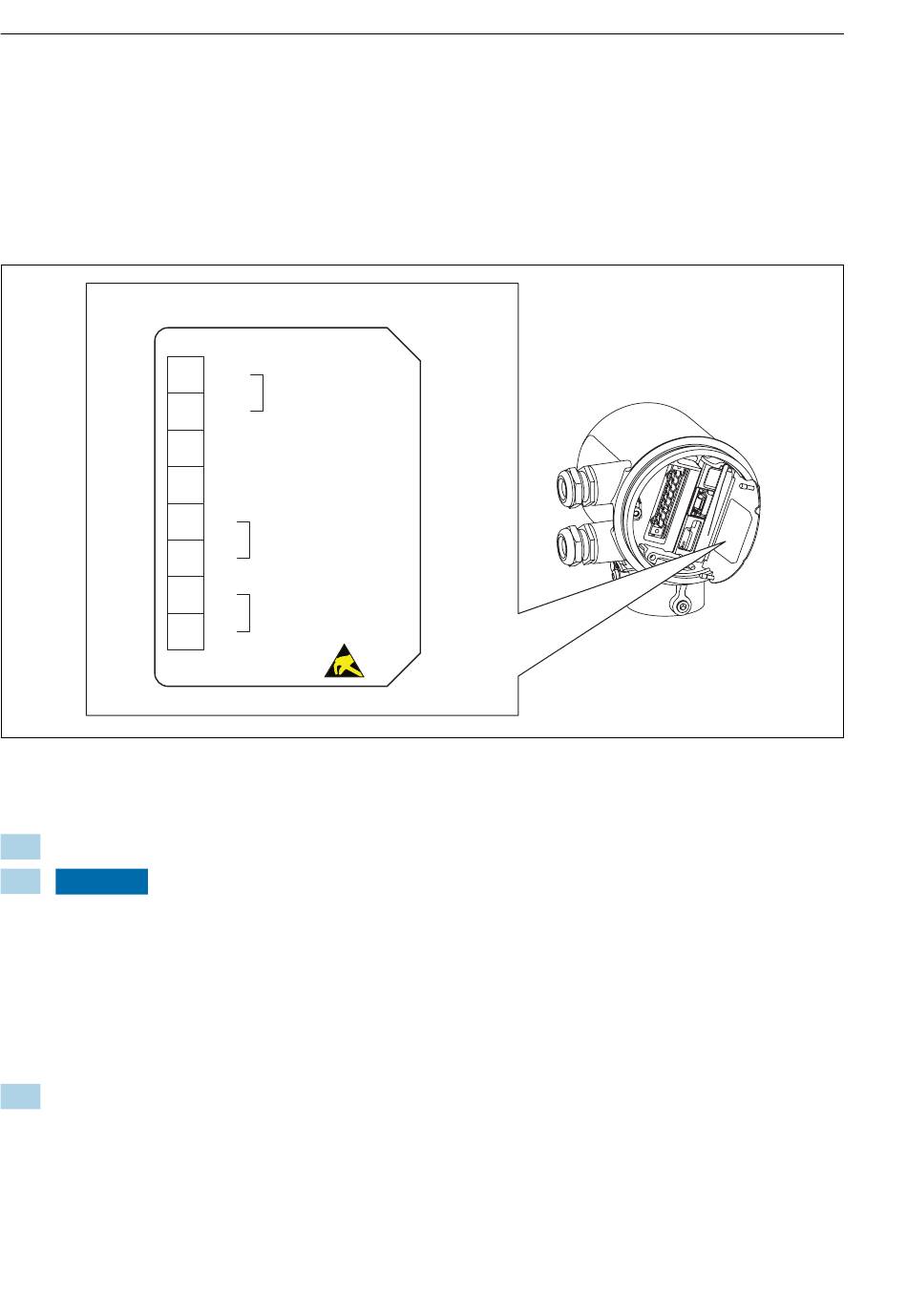

Klemmenbelegung
Anhand des Typenschilds auf dem Elektronikmodul ist die Klemmenbelegung für den elektri-
schen Anschluss ersichtlich.
7.1.5
Messgerät vorbereiten
1.
Wenn vorhanden: Blindstopfen entfernen.
2.
HINWEIS
Mangelnde Gehäusedichtheit.
Aufheben der Funktionstüchtigkeit des Messgeräts möglich!
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
Wenn Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
→ 19
3.
Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird:
Kabelspezifikation beachten→ 19.
20
L+
1
Power Supply
DC 24 V
2
L–
+
22
23
–
+
24
Pulse/freq./
switch output
–
25
+
26
4...20 mA HART
–
27
Proline t-mass A 150
A0017222
Endress+Hauser
