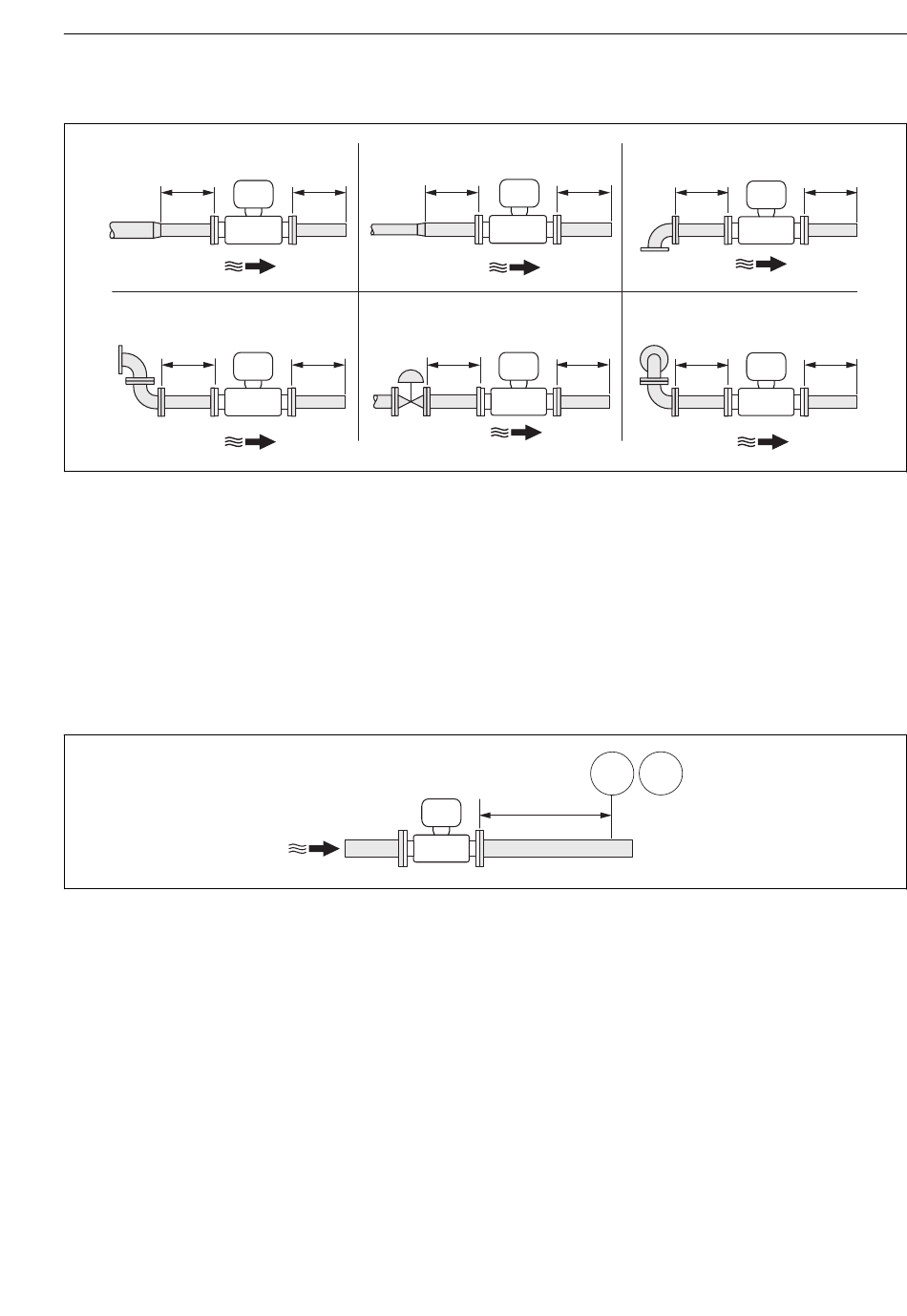

Empfohlene Ein- und Auslaufstrecken (ohne Strömungsgleichrichter)
1
15 × DN
4
20 × DN
1 Reduktion
2 Erweiterung
3 90°-Krümmer oder T-Stück
4 2 × 90°-Krümmer
5 Regelventil
6 2 × 90°-Krümmer dreidimensional
Auslaufstrecke bei Druck- oder Temperaturmessgerät
PT Druckmessgerät
TT Temperaturmessgerät
Strömungsgleichrichter (19 Loch) zur Verwendung mit Festflanschen
Falls die Einlaufstrecken nicht eingehalten werden können, wird die Verwendung eines Strö-
mungsgleichrichters empfohlen.
Endress+Hauser
2
2 × DN 15 × DN
5
2 × DN 50 × DN
3
2 × DN 15 × DN
6
2 × DN 35 × DN
PT TT
2...5 × DN
Montage
2 × DN
2 × DN
