Montage
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
6.2.2
Messgerät vorbereiten
1.
Sämtliche Reste der Transportverpackung entfernen.
2.
Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3.
Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3
Messgerät montieren
WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer als derjenige
von Messrohr und Rohrleitung ist.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Bei Losflanschen kann sich das Messumformergehäuse bei nicht angezogenen Flanschen
um die Rohrachse drehen.
‣
Dichtungen korrekt befestigen.
1.
Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
2.

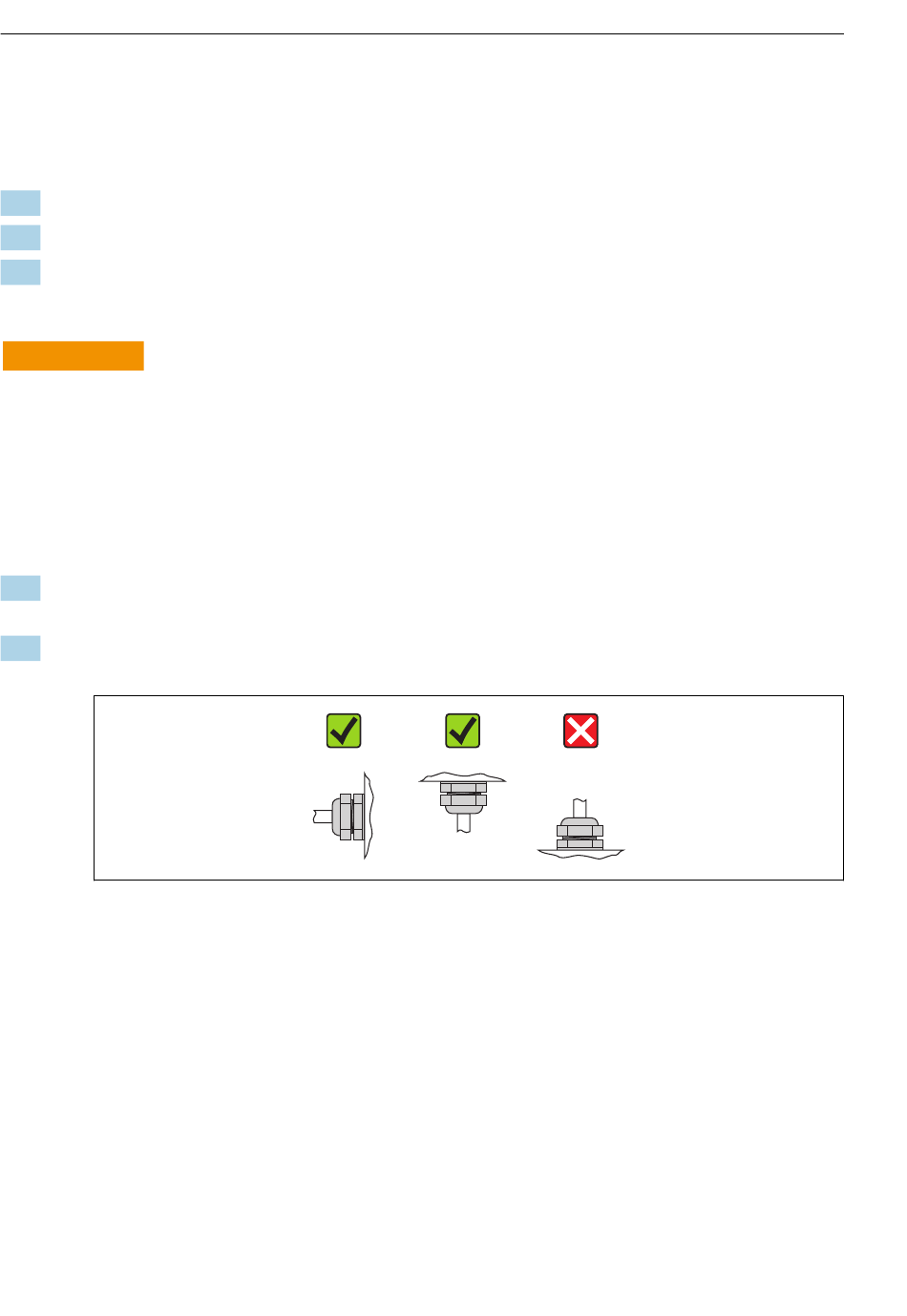

Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun-
gen nicht nach oben weisen.
6.2.4
Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Mes-
sumformergehäuse in 4 indexierte Positionen drehen, maximal 2 x 90° nach links oder nach
rechts:
16
Proline t-mass A 150
A0013964
Endress+Hauser
