Invacare Rea Bellis Benutzerhandbuch Seite 30

1.
A
Werkzeug: :5 mm Sechskantschlüssel.
2.
3.
4.
30
B
C
D

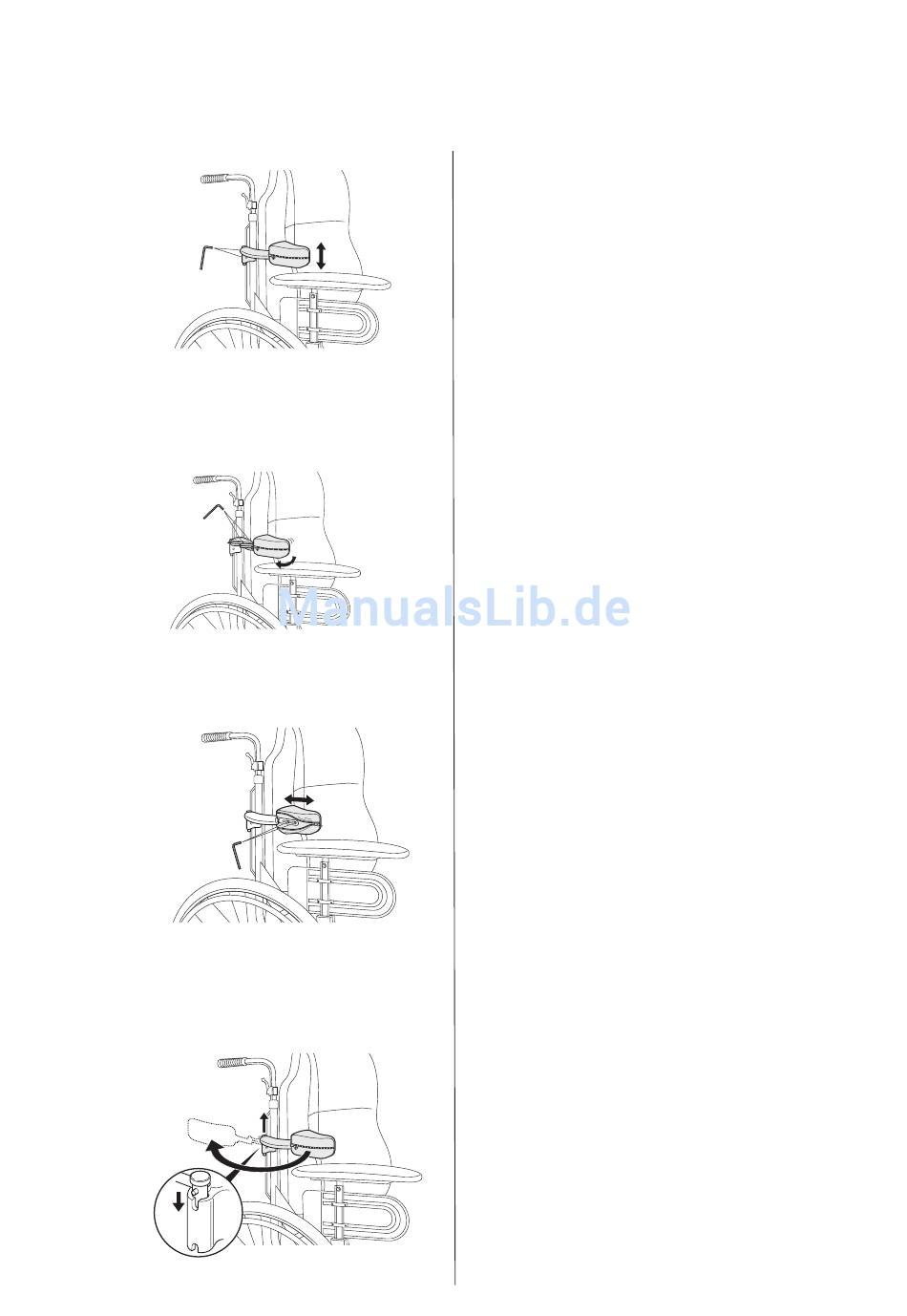

SEITEnPEloTTE abschwenkbar
Die Seitenpelotte kann höhen-, seiten- und tiefen-
verstellt werden
1. Höheneinstellung; die Innensechskantschraube (A)
lösen und gleichzeitig die Befestigungsan-ordnung
(B) nach oben oder unten verschieben. Anschlie-
ßend die Schraube (A) wieder anziehen.
2. Seiteneinstellung; den Drehknopf (C) lösen.
Anschließend die Seitenpelotte seitlich verschie-
ben, bis Sie die gewünschte Position gefunden
haben. Den Drehknopf (C) wieder anziehen.
3. Tiefeneinstellung; den Reißverschluß an der Seiten-
pelotte öffnen, so daß die Schrauben (D) sichtbar
werden. Diese mit einem Schraubendre-her lösen
und die Seitenpelotte nach vorn oder hinten ver-
schieben. Die Schrauben wieder anzie-hen und den
Reißverschluß schließen.
4. Die Seitenpelotten können zur Seite geschwenkt
werden, so daß sie beim Ein- und Aussteigen den
Benutzer nicht behindern.
Rea ® BeLLIS
