6.5 Endeinstellung der Druckwächter
6.5.1 Luftdruckwächter

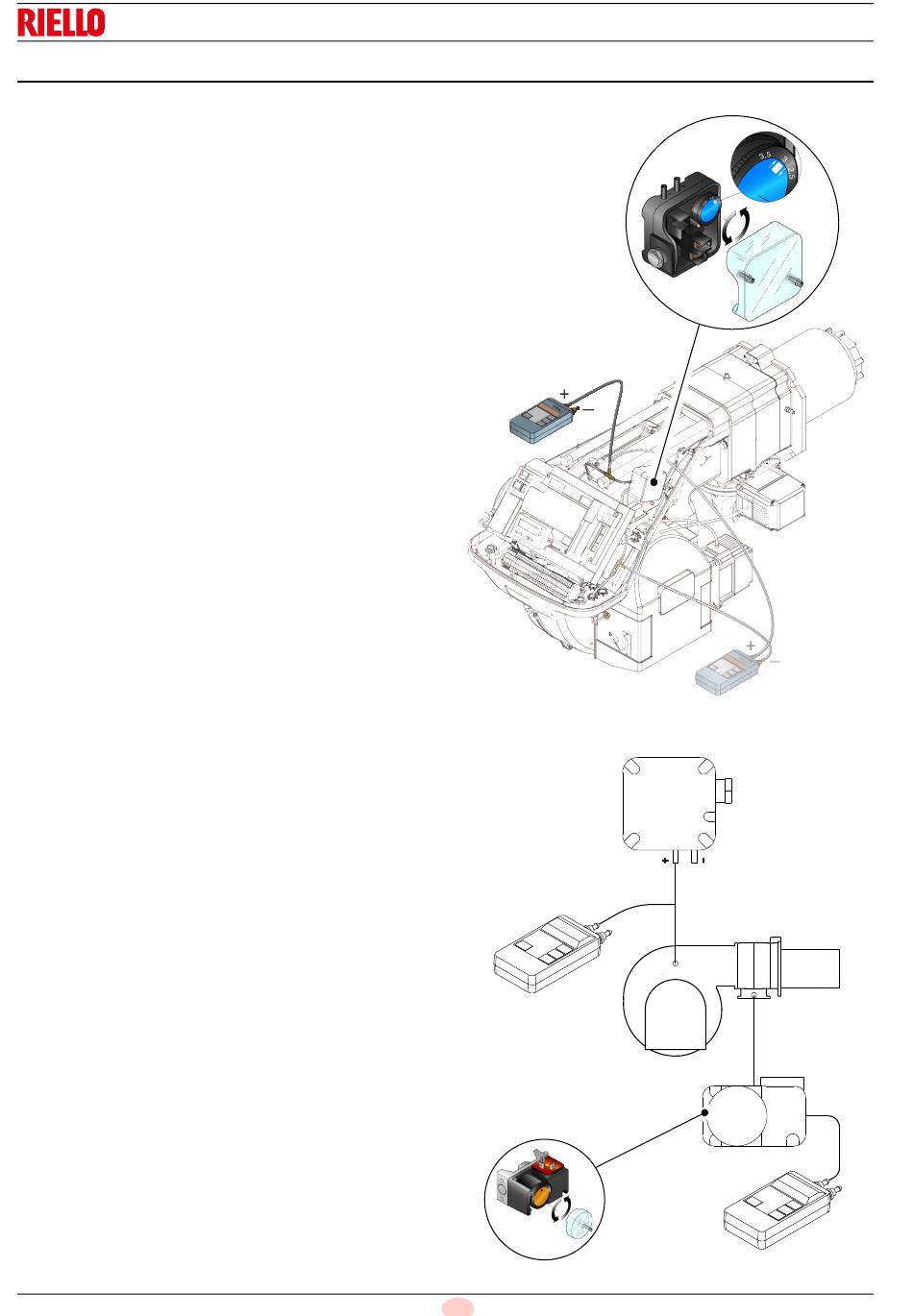

Einstellung des Luftdruckwächters (Abb. 31) nach Durchführung
aller anderen Einstellungen des Brenners mit auf Skalenbeginn
eingestelltem Luftdruckwächter ausführen.
Bei auf Mindestleistung
Verbrennungsanalysator in den Kamin einfügen, dann die
Ansaugöffnung des Gebläses langsam schließen (zum Beispiel
mit einem Karton) bis der CO-Wert 100 ppm überschreitet.
Dann langsam den entsprechenden Drehknopf im Uhrzeigersinn
drehen, bis der Brenner in die Störabschaltung geht.
Schließlich die Angabe des auf der Maßskala nach oben
gerichteten Pfeils überprüfen. Den Drehknopf erneut im
Uhrzeigersinn drehen, bis der auf der Maßskala erfasste Wert mit
dem nach unten zeigenden Pfeil übereinstimmt. In dieser Weise
wird die Hysterese des Druckwächters, die vom weißen Feld auf
blauem Hintergrund dargestellt wird, zwischen den beiden
Pfeilen wieder hergestellt.
Nun den korrekten Starten des Brenners überprüfen. Sollte
erneut eine Störabschaltung eintreten, den Drehknopf etwas
zurückdrehen. Während
Verwendung eines Manometers für die Messung des Luftdrucks
nützlich sein.
Der Anschluss des Manometers ist auf der Abb. 31 angegeben.
Die Standard-Konfiguration ist die des Luftdruckwächters, der in
Absoluteinstellung angeschlossen ist. Es wird hier auf das
Vorhandensein einer „T"-Verbindung (nicht im Lieferumfang
enthalten) hingewiesen.
Bei einigen Anwendungen mit starkem Unterdruck ermöglicht die
Verbindung des Druckwächters kein Umschalten desselben.
In diesem Fall muss der Druckwächter auf den Differenzial-
Modus gestellt werden, wobei ein zweites Röhrchen zwischen
den Luftdruckwächter und die Ansaugöffnung des Gebläses
eingefügt werden muss.
In diesem Fall muss auch das Manometer im Differenzial-Modus
angeschlossen werden; siehe Abb. 31.
6.5.2 Gas-Höchstdruckwächter
Einstellung des Gas-Höchstdruckwächters (Abb. 32) nach
Durchführung aller anderen Einstellungen des Brenners mit auf
Skalenende eingestelltem Gas-Höchstdruckwächter ausführen.
Zum Kalibrieren des Gas-Höchstdruckwächters, ein Manometer
an dessen Druckentnahmestelle anschließen, nachdem der
Hahn geöffnet wurde.
Der Gas-Höchstdruckwächter muss auf einen Wert eingestellt
werden, der nicht über 30% des Manometerwerts liegt, wenn der
Brenner auf maximaler Leistung läuft.
Nach der Einstellung, das Manometer entfernen und den Hahn
schließen.
20189477
Inbetriebnahme, Einstellung und Betrieb des Brenners
laufenden Brenner
dieser Arbeitsschritte
einen
Anschluss des Druckmessers
mit Absolut-Druckwächter
kann die
Anschluss des Druckmessers
mit Differenzial-Druckwächter
D3856
32 D
D3951
D7892
PA
PGM
Abb. 31
20181543
Abb. 32
