Gasversorgung
Explosionsgefahr durch Austreten von Brennstoff
bei vorhandener entzündbarer Quelle.
Vorsichtsmaßnahmen:
Funken, Hitze vermeiden.
Vor jedem Eingriff am Brenner ist zu prüfen, dass
der Gashahn des Brennstoffs geschlossen ist.
Die Installation der Brennstoffzuleitung muss von
befugtem Fachpersonal in Übereinstimmung mit
den
geltenden
Vorschriften vorgenommen werden.
ACHTUNG
5.10.1 Gaszuleitung

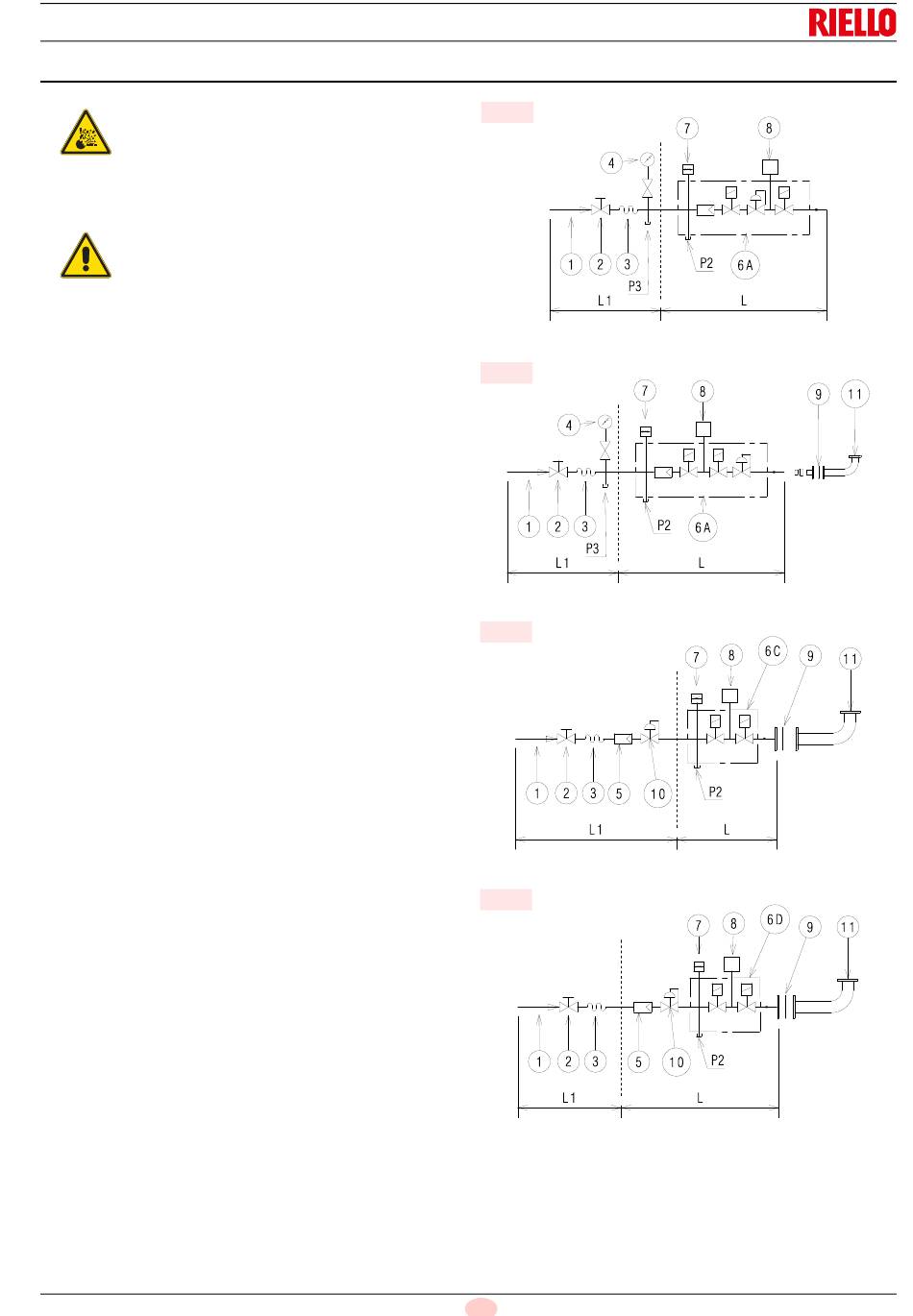

Legende (Abb. 20 - Abb. 21 - Abb. 22 - Abb. 23)
1
Gaszuleitung
2
Manuelles Ventil
3
Schwingungsgedämpfte Kupplung
4
Manometer mit Druckknopfhahn
5
Filter
6A Beinhaltet:
– Filter
– Sicherheitsventil
– Druckregler
– Betriebsventil
6C Beinhaltet:
– Sicherheitsventil
– Betriebsventil
6D Beinhaltet:
– Sicherheitsventil
– Betriebsventil
7
Druckschalter Gas-Mindestdruck
8
Dichtheitskontrolle, als Zubehör geliefert oder eingebaut, je
nach Code der Gasstrecke. Laut Norm EN 676 ist die
Dichtheitskontrolle für Brenner mit einer maximalen Leistung
über 1200 kW Pflicht.
9
Dichtung, nur bei Ausführungen mit Flansch
10 Druckregler
11 Adapter Gasstrecke-Brenner, separat geliefert
P2 Druck vor Ventilen/Regler
P3 Druck vor dem Filter
L
Gasstrecke, separat geliefert
L1 Vom Installateur auszuführen
Installation
Stöße,
Reibungen,
Normen
und
gesetzlichen
MB
20057264
MBC
20062223
DMV
20062227
CB
20062228
25
D
Abb. 20
Abb. 21
Abb. 22
Abb. 23
20189477
