Simons Voss Technologies Cylinder AX Kurzanleitung Seite 88

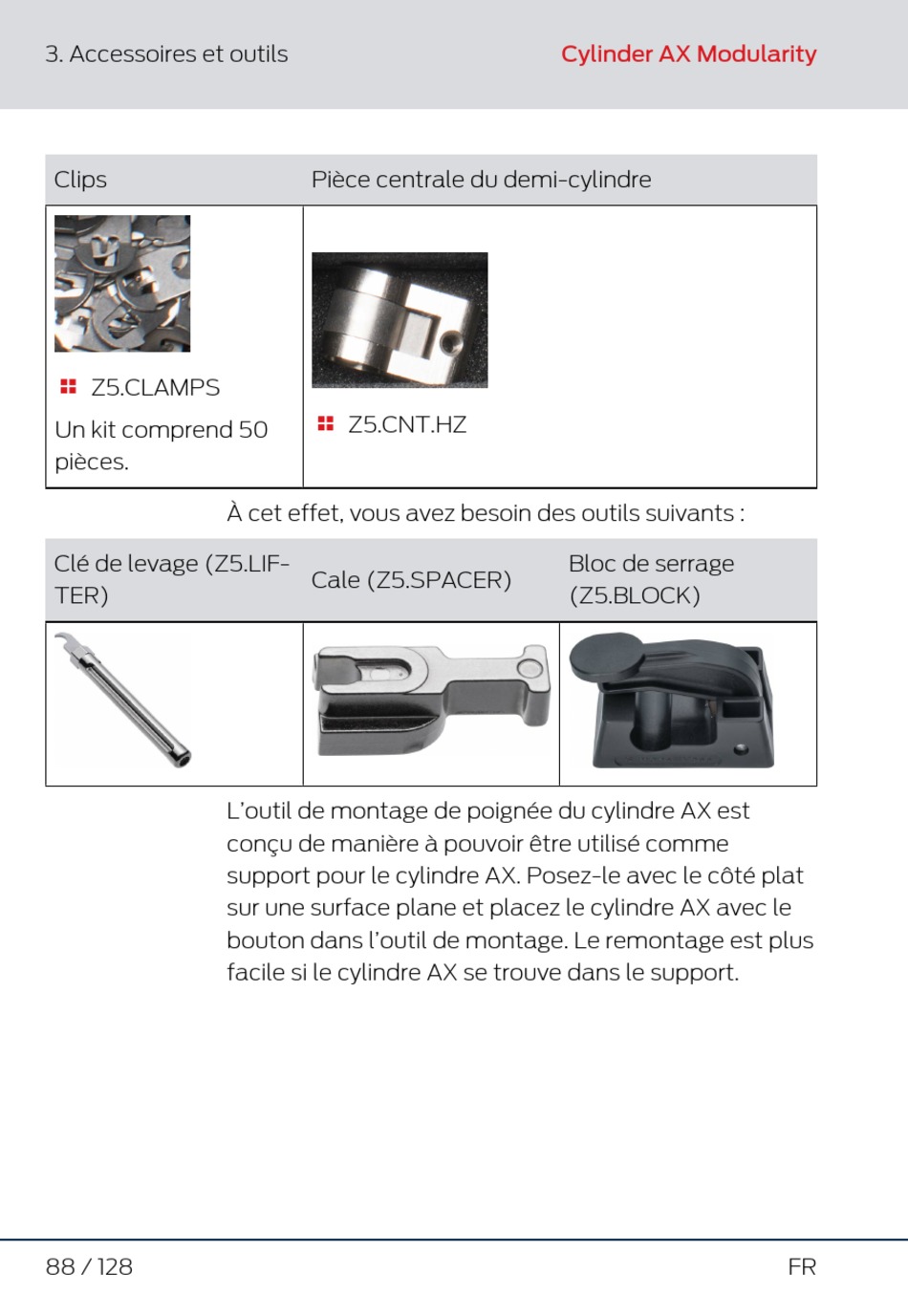

3. Accessoires et outils
Clips
Z5.CLAMPS

Un kit comprend 50
pièces.
Clé de levage (Z5.LIF-
TER)
88 / 128
Pièce centrale du demi-cylindre
Z5.CNT.HZ

À cet effet, vous avez besoin des outils suivants :
Cale (Z5.SPACER)
L'outil de montage de poignée du cylindre AX est
conçu de manière à pouvoir être utilisé comme
support pour le cylindre AX. Posez-le avec le côté plat
sur une surface plane et placez le cylindre AX avec le
bouton dans l'outil de montage. Le remontage est plus
facile si le cylindre AX se trouve dans le support.
Cylinder AX Modularity
Bloc de serrage
(Z5.BLOCK)
FR
