Es ist auch möglich, DMX- Einheiten mit fünfpoligen Anschlüssen in die
Datenleitung zu integrieren. In diesem Fall benötigen Sie ein Adapterkabel, das
die dreipolige XLR- Ausgangsbuchse des Martin- Gerätes mit der fünfpoligen
XLR- Eingangsbuchse der DMX Einheit verbindet. Die Anschlußbelegung ist in
der zweiten Tabelle dargestellt. Dieses Adapterkabel ist auch von Martin
erhältlich (Art.Nr. 11820002).

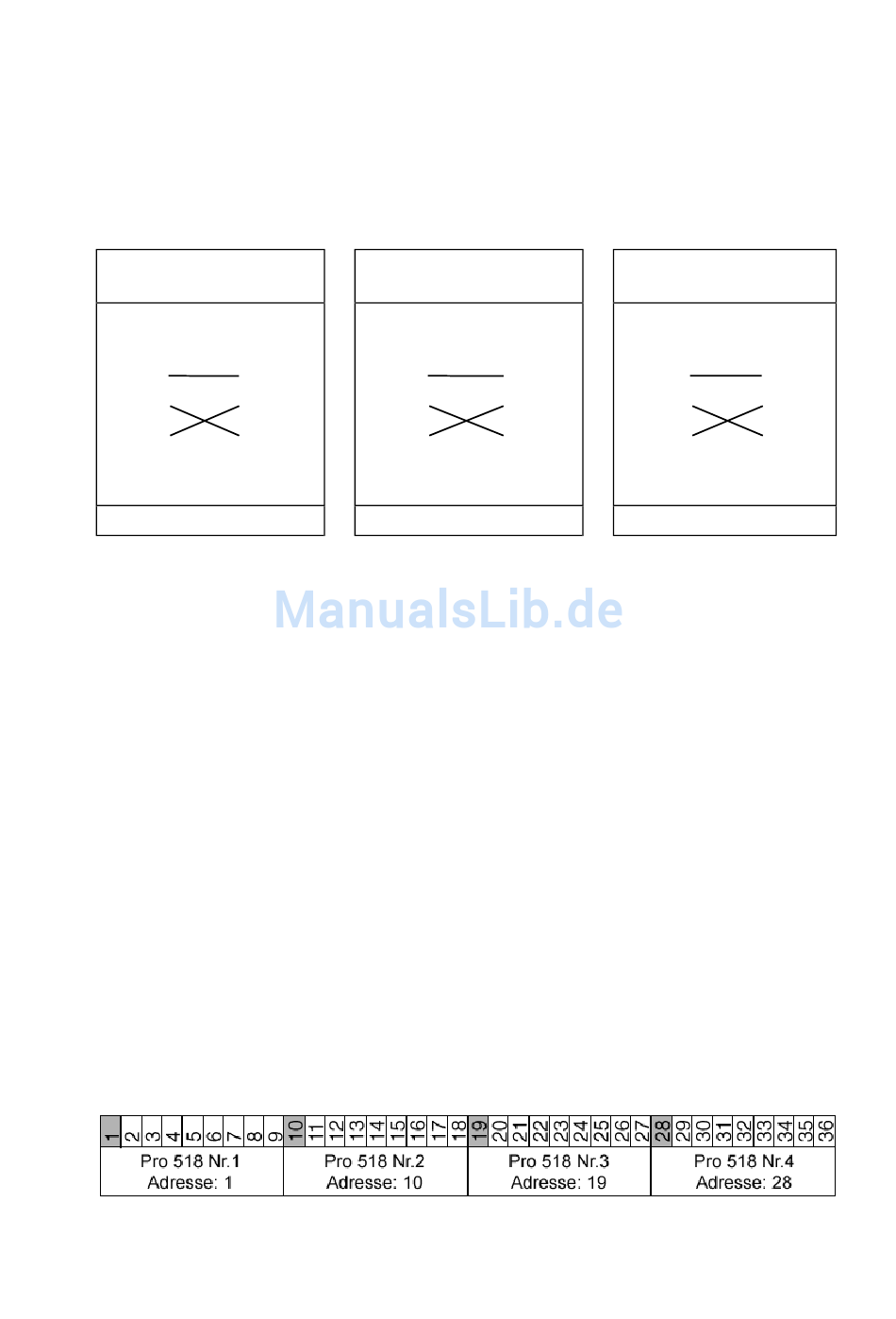

3-Pin auf 3-Pin Kabel
(Phasenwechsel)
Anschlüsse
Stecker Buchse
1
2
3
Art.Nr. 11820006

Einstellung der Adressen

Mit dem Dipschalter kann neben den Stand-Alone Sequenzen auch die Adresse
eingestellt werden. Die Adresse ist der erste Steuerkanal, über den der
RoboScan Pro 518 auf den Controller reagiert.
Für eine unabhängige Steuerung muß jedes Gerät eine eigene Adresse
besitzen. Falls mehrere RoboScans auf die gleiche Adresse gesetzt sind,
erhalten sie die gleichen Steuerbefehle und reagieren identisch.
Martin Controller: der RoboScan Pro 518 benötigt nur einen Kanal, wenn er über
einen Martin- RS-485 Controller angesteuert wird. Die Adresse kann auf jeden
Kanal zwischen 1 und 32 gesetzt werden.
DMX-512 Controller: der RoboScan Pro 518 kann in drei verschiedenen DMX-
Modi betrieben werden. Für den Modus 1 sind 7 Kanäle und für die Modi 2 und 3
sind 9 Kanäle erforderlich (siehe DMX- Protokoll auf Seite 21). Der RoboScan
Pro 518 ist werkseitig auf DMX- Modus 3 eingestellt. Die Adresse kann auf jeden
Kanal bis 504 (506 bei Modus 1) gesetzt werden.
Beispiel: Vier
folgendermaßen adressiert werden:
12
3-Pin auf 5-Pin Kabel
(Phasenwechsel)
Stecker Buchse
1
2
3
Art.Nr. 11820002
RoboScan Pro
RoboScan Pro 518 - Bedienungshandbuch
Anschlüsse
1 1
2 2
3 3
4
5
518 können
5-Pin auf 3-Pin Kabel
(Phasenwechsel)
Anschlüsse
Stecker Buchse
1
2
3
4
5
Art.Nr. 11820003
für den DMX-Modus
1
2
3
