Bedienkonzept

Anzeigeelemente

34
Anzeige und Bedienoberfläche
Die Anzeige des Messwerts sowie die Parametrierung des Levelflex erfolgt vor Ort über ein grosses 4-zeiliges
Klartext-Display. Die Menüführung mit integrierten Hilfetexten gewährleistet eine schnelle und sichere
Inbetriebnahme. Für den Zugang zum Display kann der Deckel des Elektronikraumes auch im Ex-Bereich
(Ex ia und Ex em, Ex d) geöffnet werden.
Eine Fernparametrierung mit Dokumentation der Messstelle, aber auch tiefergehende Analysefunktionen
unterstützt FieldCare, das grafische Bedienprogramm für Endress+Hauser Laufzeitmessverfahren.
Flüssigkristallanzeige (LCD-Anzeige):
Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar.
EN EN
DR DR
Orde Orde MIC MIC RO RO ES ES S+ S+
Ser.- Ser.- No.: No.: r Cod r Cod e: e: PIL PIL HA HA US US
OT OT II II ER ER
Mes Mes sber sber
Mea Mea surin surin eich eich
g rang g rang
4...2 4...2 U 16... U 16... 36 36 e e max max . 20 . 20
0 mA 0 mA V DC V DC m m
IP IP 65 65
T T
A A >70° >70° C : C :
t >85° t >85°
C C

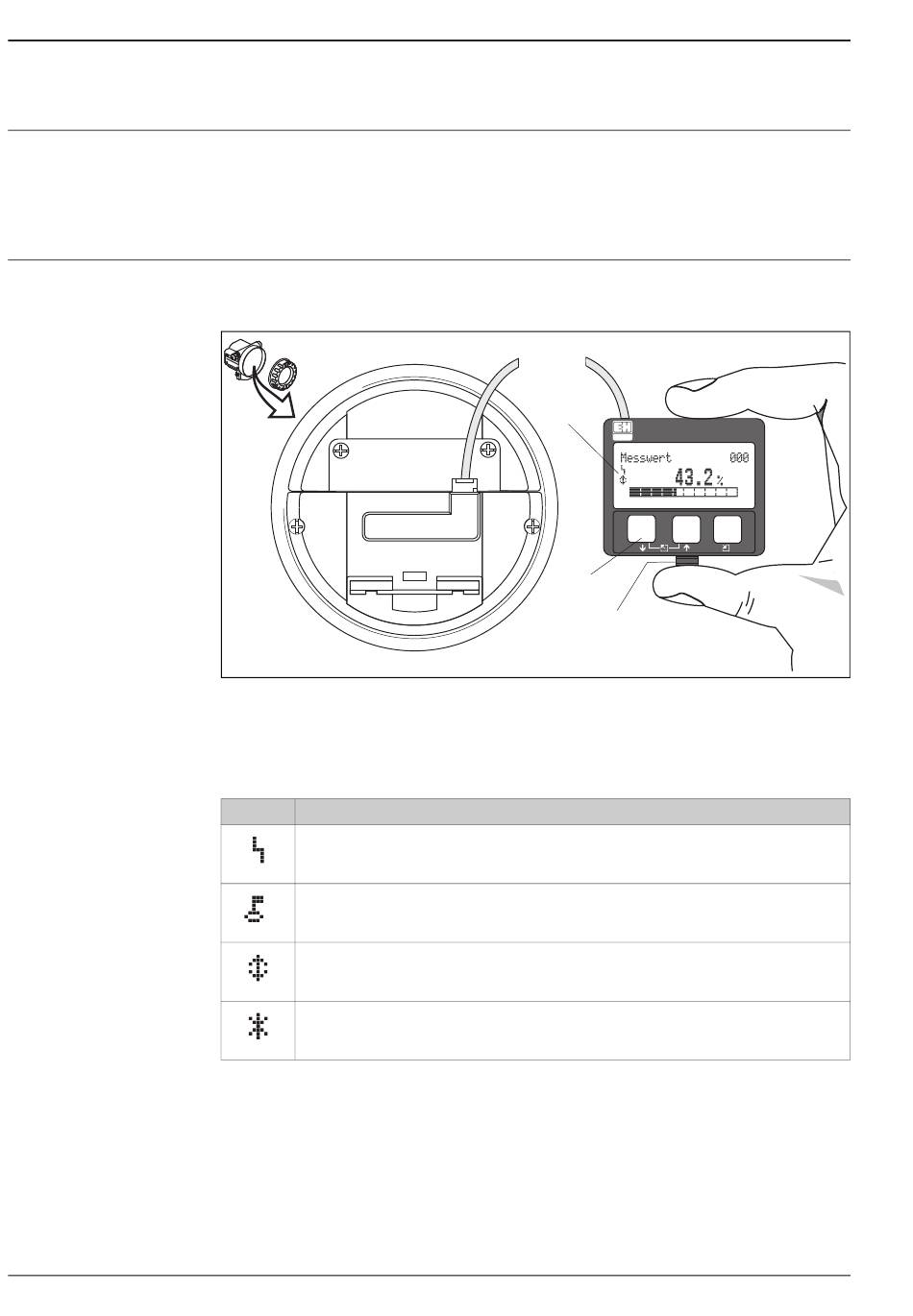

Die LCD-Anzeige VU331 kann zur einfachen Bedienung durch Drücken des Rasthakens entnommen werden
(siehe Abb.). Sie ist über ein 500 mm langes Kabel mit dem Gerät verbunden.
Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole:
Symbol Bedeutung
ALARM_SYMBOL
Dieses Alarm-Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das
Symbol blinkt handelt es sich um eine Warnung.
LOCK_SYMBOL
Dieses Verriegelungs-Symbol wird angezeigt, wenn das Gerät verriegelt ist, d.h. wenn keine Eingabe mög-
lich ist.
COM_SYMBOL
Dieses Kommunikations-Symbol wird angezeigt wenn eine Datenübertragung über z. B. HART,
PROFIBUS PA oder FOUNDATION Fieldbus stattfindet.
SIMULATION_SWITCH_ENABLE
Dieses Kommunikations-Symbol wird angezeigt, wenn die Simulation in FOUNDATION Fieldbus mit dem
DIP Schalter aktiviert ist.
Flüssigkristallanzeige
Symbole
ENDRESS + HAUSER
–
+
3 Tasten
Rasthaken
Levelflex M FMP43
E
L00-FMxxxxxx-07-00-00-de-001
