Werkstoffe
(nicht prozessberührt)
30

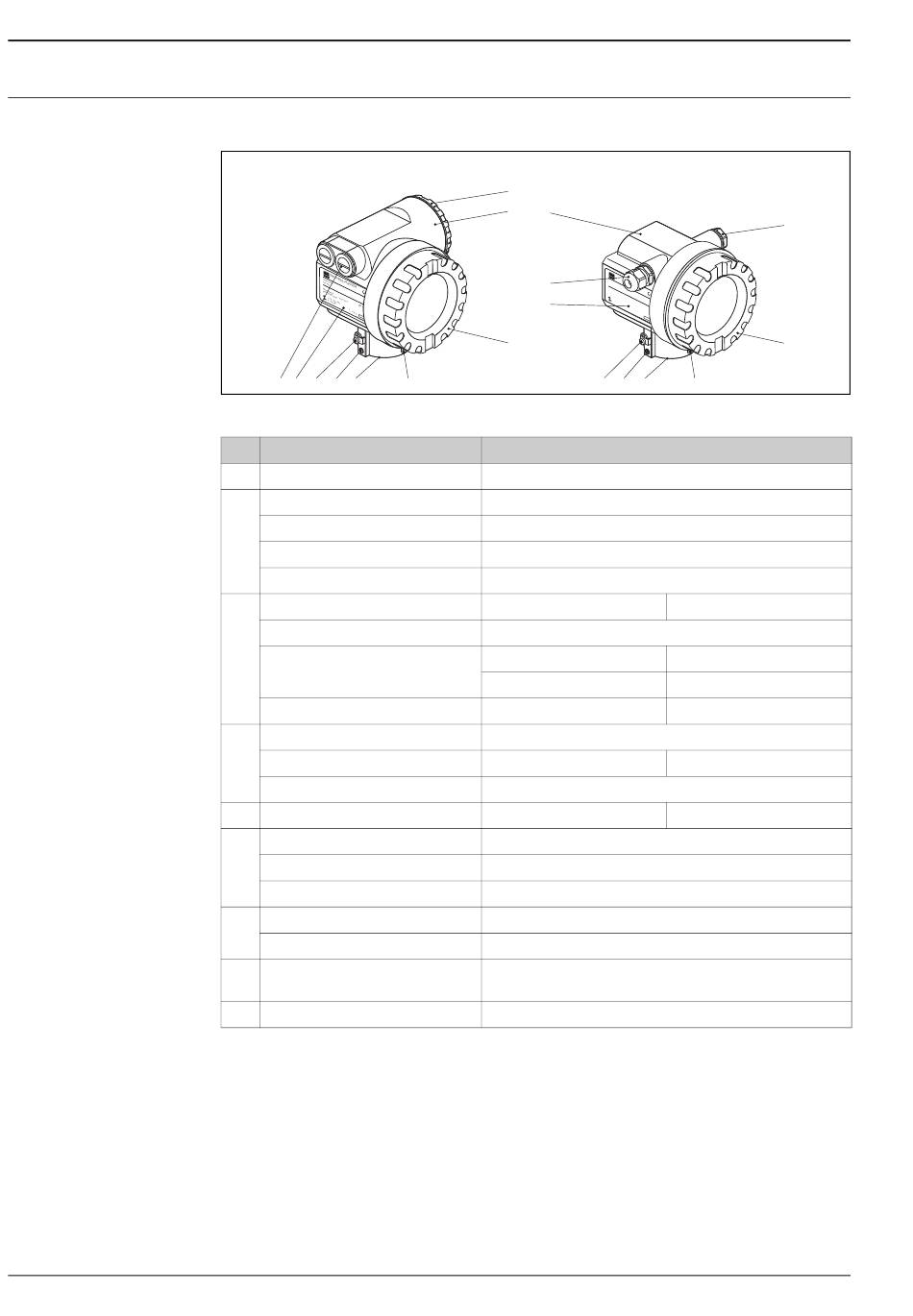

T12 und F12-Gehäuse (seewasserbeständig*, pulverbeschichtet)
Gehäuse T12
(Aluminium)
3 7 8 9
5
Pos. Bauteil
1 Gehäuse T12 und F12
Deckel (Display)
Dichtung
2
Sichtscheibe
Sichtscheibendichtung
Dichtung
Kabelverschraubung
3
Stopfen
Adapter
Deckel (Anschlussraum)
4 Deckeldichtung
Kralle
5 Dichtring
Anhängeschild
6 Seil
Crimphülse
Typenschild*
7
Kerbnagel*
8 Erdungsklemme*
9 Schraube*
* Seewasserbeständig auf Anfrage (komplett in 316L (1.4404)).
4
1 1
3
7
2
6
Werkstoff
AlSi10Mg
AlSi10Mg
Fa. SHS: EPDM 70pW FKN
ESG-K-Glas
Silikondichtungsmasse Gomastit 402
Fa. SHS: EPDM 70 pW FKN
Polyamid (PA), CuZn vernickelt
PBT-GF30
PE
316L (1.4435)
AlSi10Mg
Fa. SHS: EPDM 70pW FKN
Schraube: A4; Kralle: Ms vernickelt; Federring: A4
Fa. SHS: EPDM 70pW FKN
VA
VA
Aluminium
304 (1.4301)
A2
Schraube: A2; Federring: A4; Klemmbügel: 304 (1.4301);
Bügel: 301 (1.4310)
A2-70
Levelflex M FMP43
Gehäuse F12
(Aluminium)
E N
D R
E S
O rd
e r S +
C o
S e H A
r. -N d e :
U S
o. :
E R
M e
ss b
M e
e re
a su ic h
ri n g
ra n
g e
U 1
m a
6 .. .3 x. 2
4 .. .2
6 V 0 m
0 m D C
A
IP
6 5
T
A > 7 0
°C
:
t >8
5° C
8 9 5 6
L00-x12xxxx-16-00-00-de-001
Trelleborg: EPDM E7502
1.0718 verzinkt
3.1655
AlMgSiPb (eloxiert)
Trelleborg: EPDM E7502/E7515
Trelleborg: EPDM E7502/E7515
Endress+Hauser
3
2
