Messgröße

Messbereich

Blockdistanz

Nutzfrequenzspektrum

8

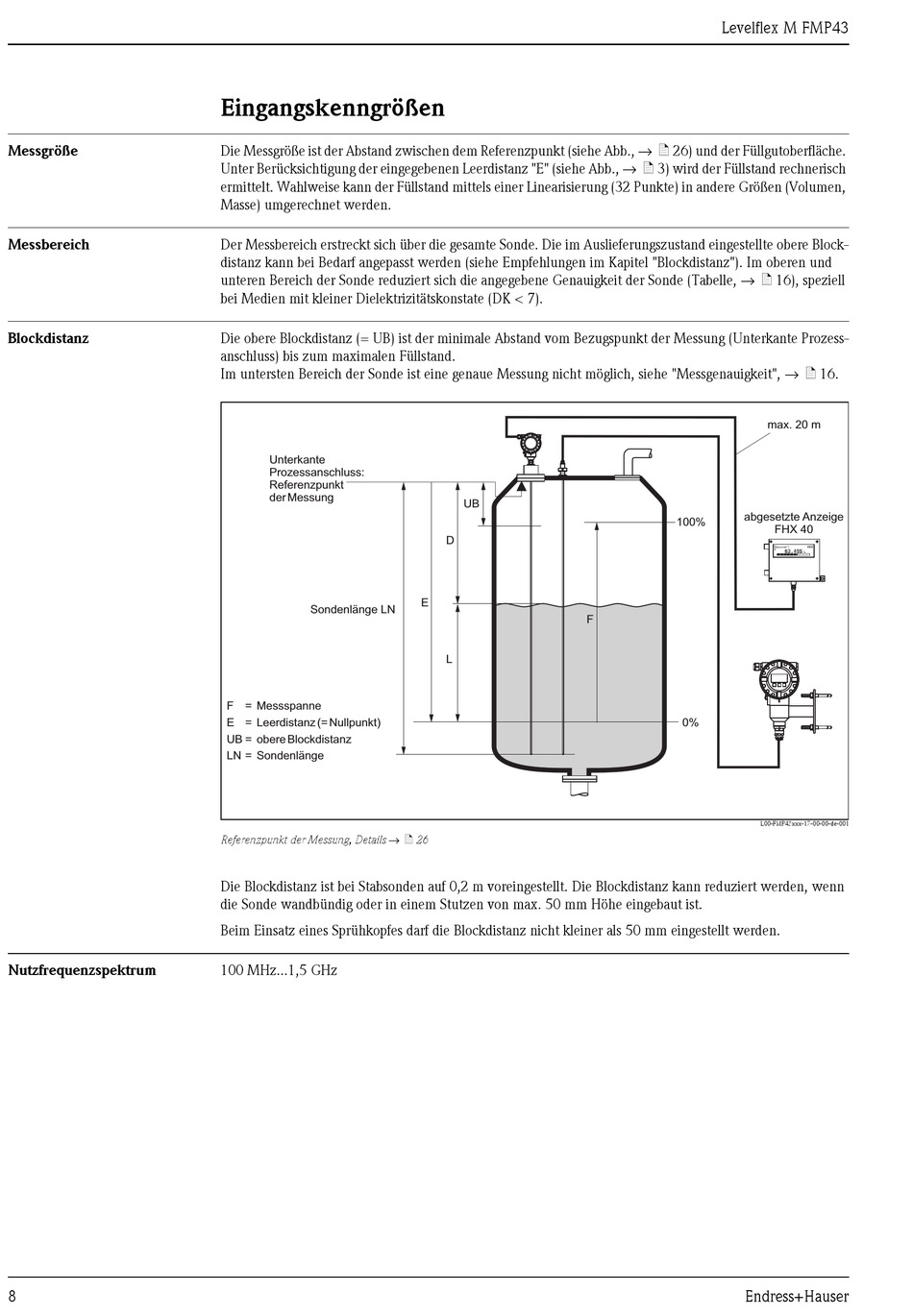

Eingangskenngrößen
Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb., → ä 26) und der Füllgutoberfläche.
Unter Berücksichtigung der eingegebenen Leerdistanz "E" (siehe Abb., → ä 3) wird der Füllstand rechnerisch
ermittelt. Wahlweise kann der Füllstand mittels einer Linearisierung (32 Punkte) in andere Größen (Volumen,
Masse) umgerechnet werden.
Der Messbereich erstreckt sich über die gesamte Sonde. Die im Auslieferungszustand eingestellte obere Block-
distanz kann bei Bedarf angepasst werden (siehe Empfehlungen im Kapitel "Blockdistanz"). Im oberen und
unteren Bereich der Sonde reduziert sich die angegebene Genauigkeit der Sonde (Tabelle, → ä 16), speziell
bei Medien mit kleiner Dielektrizitätskonstate (DK < 7).
Die obere Blockdistanz (= UB) ist der minimale Abstand vom Bezugspunkt der Messung (Unterkante Prozess-
anschluss) bis zum maximalen Füllstand.
Im untersten Bereich der Sonde ist eine genaue Messung nicht möglich, siehe "Messgenauigkeit", → ä 16.
Unterkante
Prozessanschluss:
Referenzpunkt
der Messung
Sondenlänge LN
F = Messspanne
E = Leerdistanz (= Nullpunkt)
UB = obere Blockdistanz
LN = Sondenlänge
Referenzpunkt der Messung, Details → ä 26
Die Blockdistanz ist bei Stabsonden auf 0,2 m voreingestellt. Die Blockdistanz kann reduziert werden, wenn
die Sonde wandbündig oder in einem Stutzen von max. 50 mm Höhe eingebaut ist.
Beim Einsatz eines Sprühkopfes darf die Blockdistanz nicht kleiner als 50 mm eingestellt werden.
100 MHz...1,5 GHz
UB
D
E
F
L
Levelflex M FMP43
max. 20 m
abgesetzte Anzeige
100%
FHX 40
0%
L00-FMP43xxx-17-00-00-de-001
