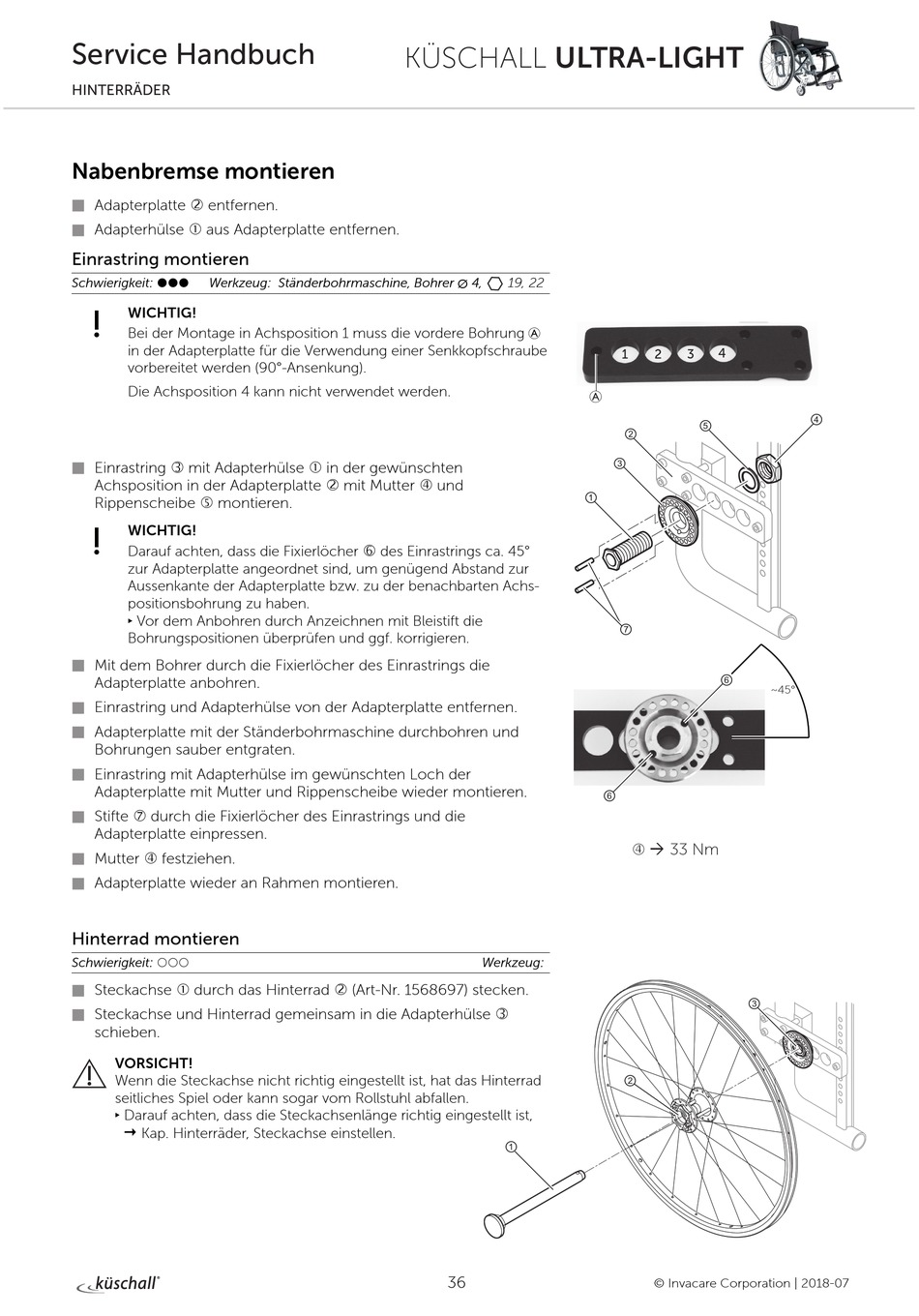

Nabenbremse Montieren - Küschall ULTRA-LIGHT Servicehandbuch

Service Handbuch
HINTERRÄDER

Nabenbremse montieren

Adapterplatte ‚ entfernen.

Adapterhülse  aus Adapterplatte entfernen.

Einrastring montieren
Schwierigkeit: Werkzeug: Ständerbohrmaschine, Bohrer Ø 4,
˜˜˜
WICHTIG!
Bei der Montage in Achsposition 1 muss die vordere Bohrung A
in der Adapterplatte für die Verwendung einer Senkkopfschraube
vorbereitet werden (90°-Ansenkung).
Die Achsposition 4 kann nicht verwendet werden.
Einrastring ƒ mit Adapterhülse  in der gewünschten

Achsposition in der Adapterplatte ‚ mit Mutter „ und
Rippenscheibe … montieren.
WICHTIG!
Darauf achten, dass die Fixierlöcher
zur Adapterplatte angeordnet sind, um genügend Abstand zur
Aussenkante der Adapterplatte bzw. zu der benachbarten Achs-
positionsbohrung zu haben.
‣ Vor dem Anbohren durch Anzeichnen mit Bleistift die
Bohrungspositionen überprüfen und ggf. korrigieren.
Mit dem Bohrer durch die Fixierlöcher des Einrastrings die

Adapterplatte anbohren.
Einrastring und Adapterhülse von der Adapterplatte entfernen.

Adapterplatte mit der Ständerbohrmaschine durchbohren und

Bohrungen sauber entgraten.
Einrastring mit Adapterhülse im gewünschten Loch der

Adapterplatte mit Mutter und Rippenscheibe wieder montieren.
Stifte ‡ durch die Fixierlöcher des Einrastrings und die

Adapterplatte einpressen.
Mutter „ festziehen.

Adapterplatte wieder an Rahmen montieren.

Hinterrad montieren
Schwierigkeit:
™™™
Steckachse  durch das Hinterrad ‚ (Art-Nr. 1568697) stecken.

Steckachse und Hinterrad gemeinsam in die Adapterhülse ƒ

schieben.
VORSICHT!
Wenn die Steckachse nicht richtig eingestellt ist, hat das Hinterrad
seitliches Spiel oder kann sogar vom Rollstuhl abfallen.
‣ Darauf achten, dass die Steckachsenlänge richtig eingestellt ist,

Kap. Hinterräder, Steckachse einstellen.
KÜSCHALL ULTRA-LIGHT
19, 22
†
des Einrastrings ca. 45°
Werkzeug:
36
2 3 4
1
A
à 33 Nm
„
© Invacare Corporation | 2018-07
~45°
