Service Handbuch
RÜCKEN

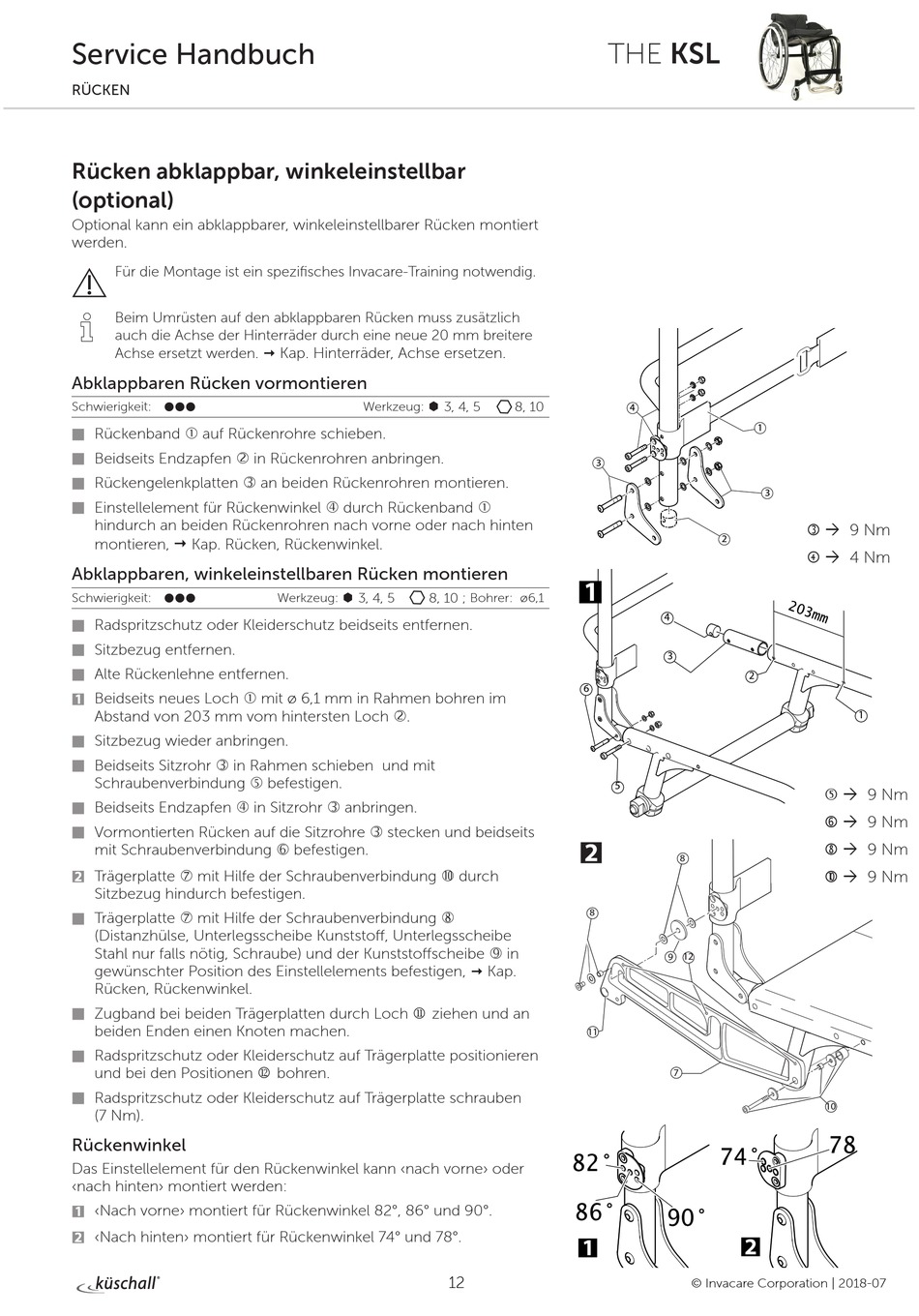

Rücken abklappbar, winkeleinstellbar
(optional)
Optional kann ein abklappbarer, winkeleinstellbarer Rücken montiert
werden.
Für die Montage ist ein spezifisches Invacare-Training notwendig.
i
Beim Umrüsten auf den abklappbaren Rücken muss zusätzlich
auch die Achse der Hinterräder durch eine neue 20 mm breitere
Achse ersetzt werden.
Abklappbaren Rücken vormontieren
Schwierigkeit:
˜˜˜
Rückenband auf Rückenrohre schieben.
Beidseits Endzapfen in Rückenrohren anbringen.
Rückengelenkplatten an beiden Rückenrohren montieren.
Einstellelement für Rückenwinkel durch Rückenband
hindurch an beiden Rückenrohren nach vorne oder nach hinten
montieren, Kap. Rücken, Rückenwinkel.
Abklappbaren, winkeleinstellbaren Rücken montieren
Schwierigkeit:
˜˜˜
Radspritzschutz oder Kleiderschutz beidseits entfernen.
Sitzbezug entfernen.
Alte Rückenlehne entfernen.
Beidseits neues Loch mit ø 6,1 mm in Rahmen bohren im
1
Abstand von 203 mm vom hintersten Loch .
Sitzbezug wieder anbringen.
Beidseits Sitzrohr in Rahmen schieben und mit
Schraubenverbindung befestigen.
Beidseits Endzapfen in Sitzrohr anbringen.
Vormontierten Rücken auf die Sitzrohre stecken und beidseits
mit Schraubenverbindung befestigen.
Trägerplatte mit Hilfe der Schraubenverbindung Š durch
Sitzbezug hindurch befestigen.
Trägerplatte mit Hilfe der Schraubenverbindung ˆ
(Distanzhülse, Unterlegsscheibe Kunststoff, Unterlegsscheibe
Stahl nur falls nötig, Schraube) und der Kunststoffscheibe ‰ in
gewünschter Position des Einstellelements befestigen,
Rücken, Rückenwinkel.
Zugband bei beiden Trägerplatten durch Loch a ziehen und an
beiden Enden einen Knoten machen.
Radspritzschutz oder Kleiderschutz auf Trägerplatte positionieren
und bei den Positionen b bohren.
Radspritzschutz oder Kleiderschutz auf Trägerplatte schrauben
(7 Nm).
Rückenwinkel
Das Einstellelement für den Rückenwinkel kann ‹nach vorne› oder
‹nach hinten› montiert werden:
‹Nach vorne› montiert für Rückenwinkel 82°, 86° und 90°.
1
‹Nach hinten› montiert für Rückenwinkel 74° und 78°.
Kap. Hinterräder, Achse ersetzen.
à 3, 4, 5
Werkzeug:
Werkzeug:
à 3, 4, 5
8, 10 ;
12
THE KSL
8, 10
4
3
Bohrer: ø6,1
6
5
8
Kap.
11
1
3
à 9 Nm
2
à 4 Nm
4
3
2
à 9 Nm
à 9 Nm
ˆ à 9 Nm
8
Š à 9 Nm
12
9
7
10
© Invacare Corporation | 2018-07
