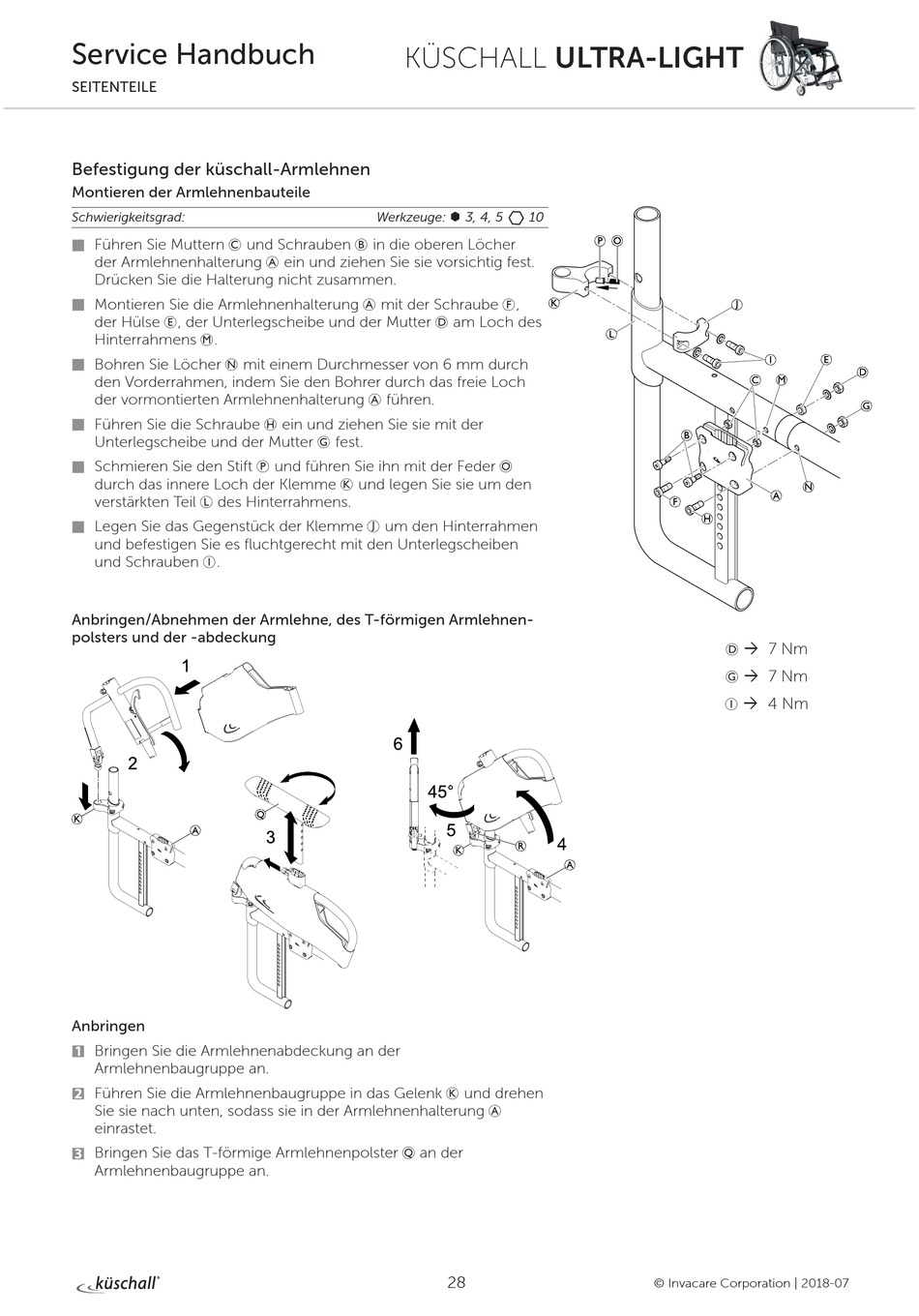

Küschall ULTRA-LIGHT Servicehandbuch Seite 28

Service Handbuch
SEITENTEILE
Befestigung der küschall-Armlehnen
Montieren der Armlehnenbauteile
Schwierigkeitsgrad:
Führen Sie Muttern C und Schrauben B in die oberen Löcher

der Armlehnenhalterung A ein und ziehen Sie sie vorsichtig fest.
Drücken Sie die Halterung nicht zusammen.
Montieren Sie die Armlehnenhalterung A mit der Schraube F,

der Hülse E, der Unterlegscheibe und der Mutter D am Loch des
Hinterrahmens M.
Bohren Sie Löcher N mit einem Durchmesser von 6 mm durch

den Vorderrahmen, indem Sie den Bohrer durch das freie Loch
der vormontierten Armlehnenhalterung A führen.
Führen Sie die Schraube H ein und ziehen Sie sie mit der

Unterlegscheibe und der Mutter G fest.
Schmieren Sie den Stift P und führen Sie ihn mit der Feder O

durch das innere Loch der Klemme K und legen Sie sie um den
verstärkten Teil L des Hinterrahmens.
Legen Sie das Gegenstück der Klemme J um den Hinterrahmen

und befestigen Sie es fluchtgerecht mit den Unterlegscheiben
und Schrauben I.
Anbringen/Abnehmen der Armlehne, des T-förmigen Armlehnen-
polsters und der -abdeckung
Anbringen
Bringen Sie die Armlehnenabdeckung an der
1
Armlehnenbaugruppe an.
Führen Sie die Armlehnenbaugruppe in das Gelenk K und drehen
2
Sie sie nach unten, sodass sie in der Armlehnenhalterung A
einrastet.
Bringen Sie das T-förmige Armlehnenpolster Q an der
3
Armlehnenbaugruppe an.
KÜSCHALL ULTRA-LIGHT
Werkzeuge: Ã 3, 4, 5 10
28
à 7 Nm
D
à 7 Nm
G
à 4 Nm
I
