Ausführung
Bauform, Maße
10

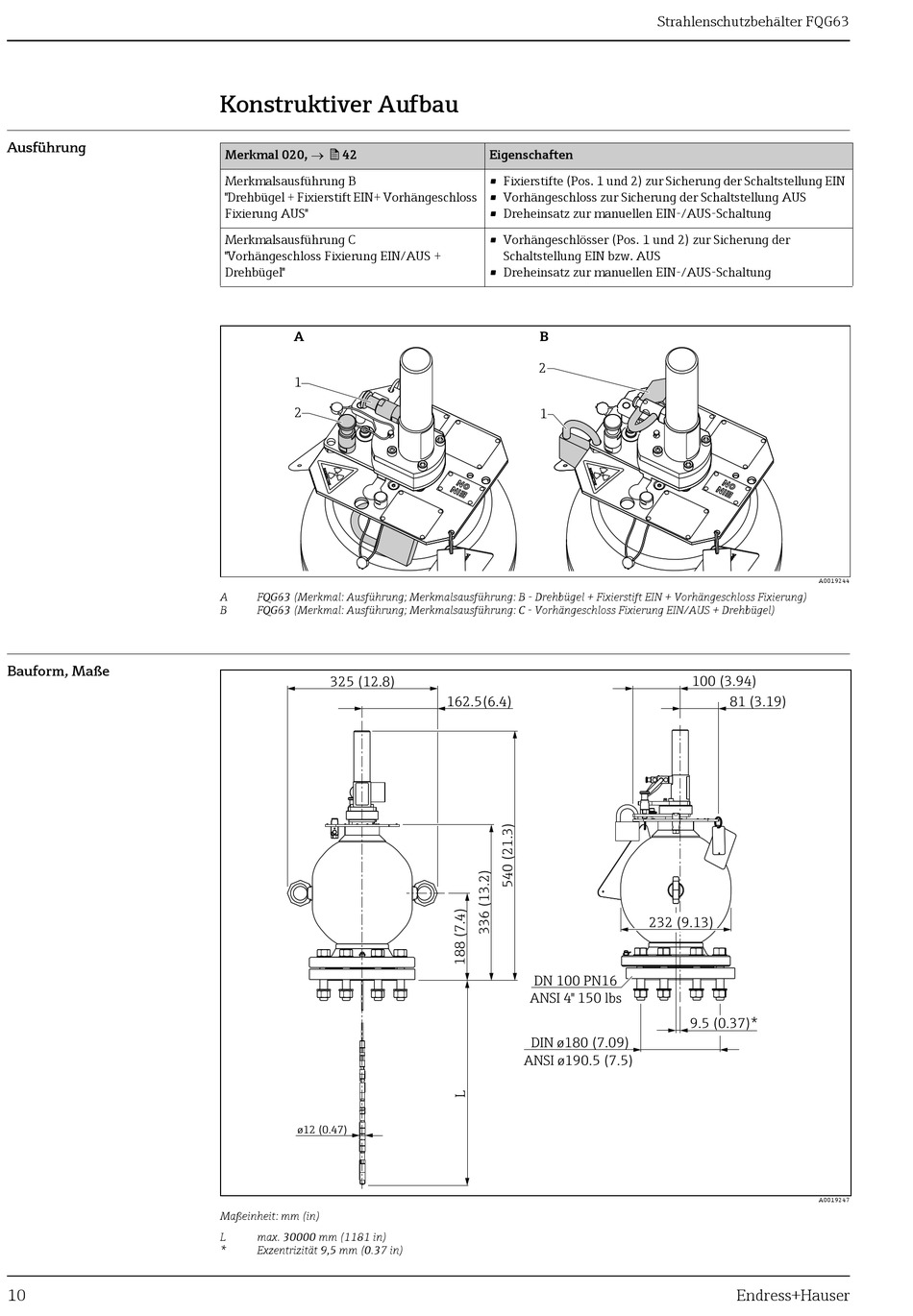

Konstruktiver Aufbau
Merkmal 020, ä 42
Merkmalsausführung B
"Drehbügel + Fixierstift EIN+ Vorhängeschloss
Fixierung AUS"
Merkmalsausführung C
"Vorhängeschloss Fixierung EIN/AUS +
Drehbügel"
A
1
2
A
FQG63 (Merkmal: Ausführung; Merkmalsausführung: B - Drehbügel + Fixierstift EIN + Vorhängeschloss Fixierung)
B
FQG63 (Merkmal: Ausführung; Merkmalsausführung: C - Vorhängeschloss Fixierung EIN/AUS + Drehbügel)
325 (12.8)
ø12 (0.47)
Maßeinheit: mm (in)
L
max. 30000 mm (1181 in)
*
Exzentrizität 9,5 mm (0.37 in)
Eigenschaften
• Fixierstifte (Pos. 1 und 2) zur Sicherung der Schaltstellung EIN
• Vorhängeschloss zur Sicherung der Schaltstellung AUS
• Dreheinsatz zur manuellen EIN-/AUS-Schaltung
• Vorhängeschlösser (Pos. 1 und 2) zur Sicherung der
Schaltstellung EIN bzw. AUS
• Dreheinsatz zur manuellen EIN-/AUS-Schaltung
B
2
1
162.5(6.4)
DN 100 PN16
ANSI 4" 150 lbs
DIN ø180 (7.09)
ANSI ø190.5 (7.5)
Strahlenschutzbehälter FQG63
A0019244
100 (3.94)
81 (3.19)
232 (9.13)
9.5 (0.37)*
A0019247
