DU-2/AOP Display Schaltschrankausschnitt

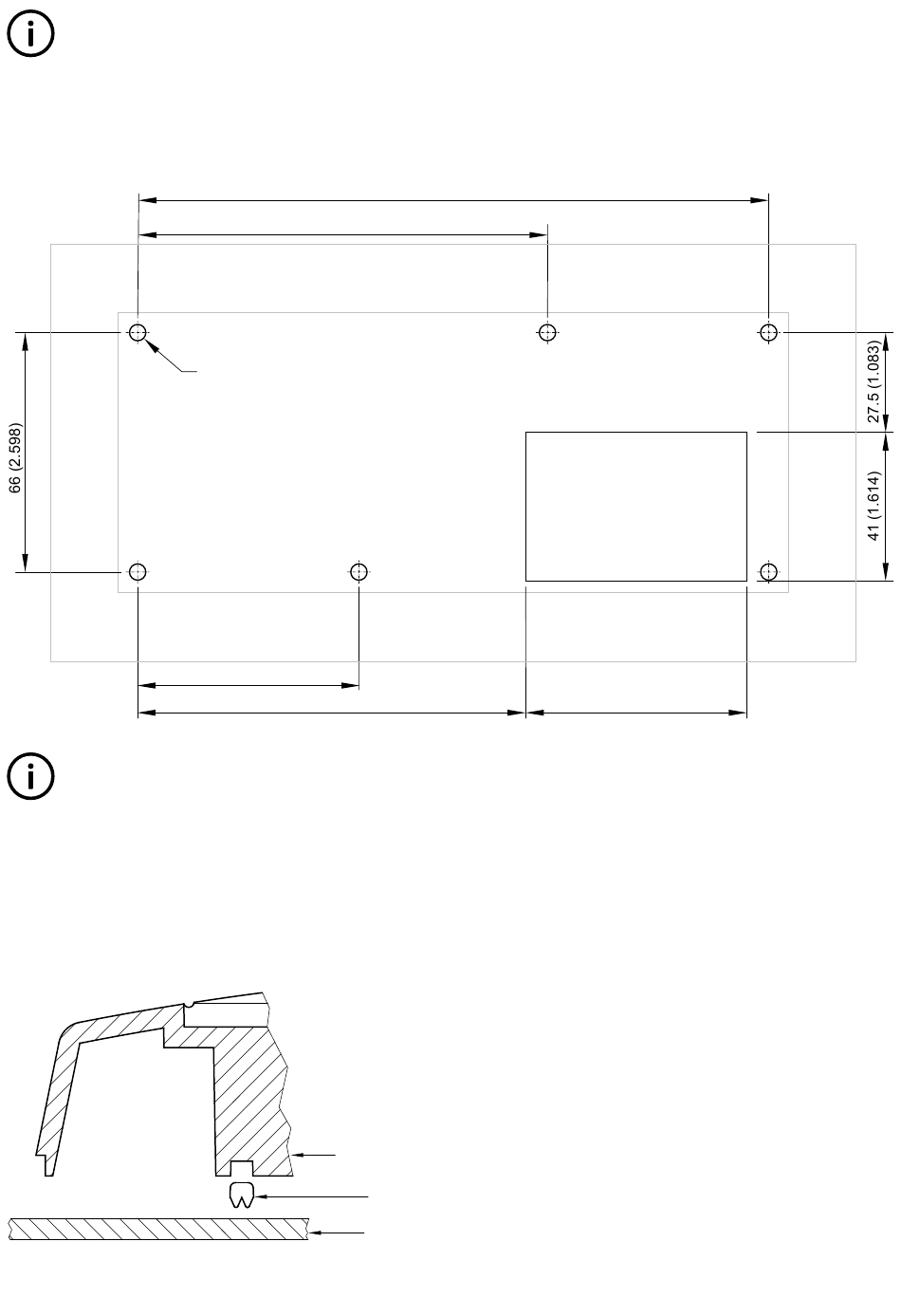

Erstellen Sie den Ausschnitt und bohren Sie die Schaltschranktür für die DU-2/AOP gemäß der unten stehenden Abbildung.
INFO
Die Abmessungen sind in mm angegeben.
2.3.4

Montage der DU-2/AOP-Dichtung (Option L1)

Es ist wichtig, die Dichtung korrekt zu montieren, um eine IP65-Dichtung zu erhalten. Sie müssen alle sechs DU-2- oder AOP-
Schrauben verwenden, um IP65 zu gewährleisten.
Montieren Sie die Dichtung wie unten gezeigt.
INSTALLATION INSTRUCTIONS 4189341269A DE
113 (4.449)
Ø4 (0.157) × 6
61 (2.402)
107 (4.213)
ML-2 Display
Gasket
Panel door
174 (6.850)
61 (2.402)
