2. Montage

2.1

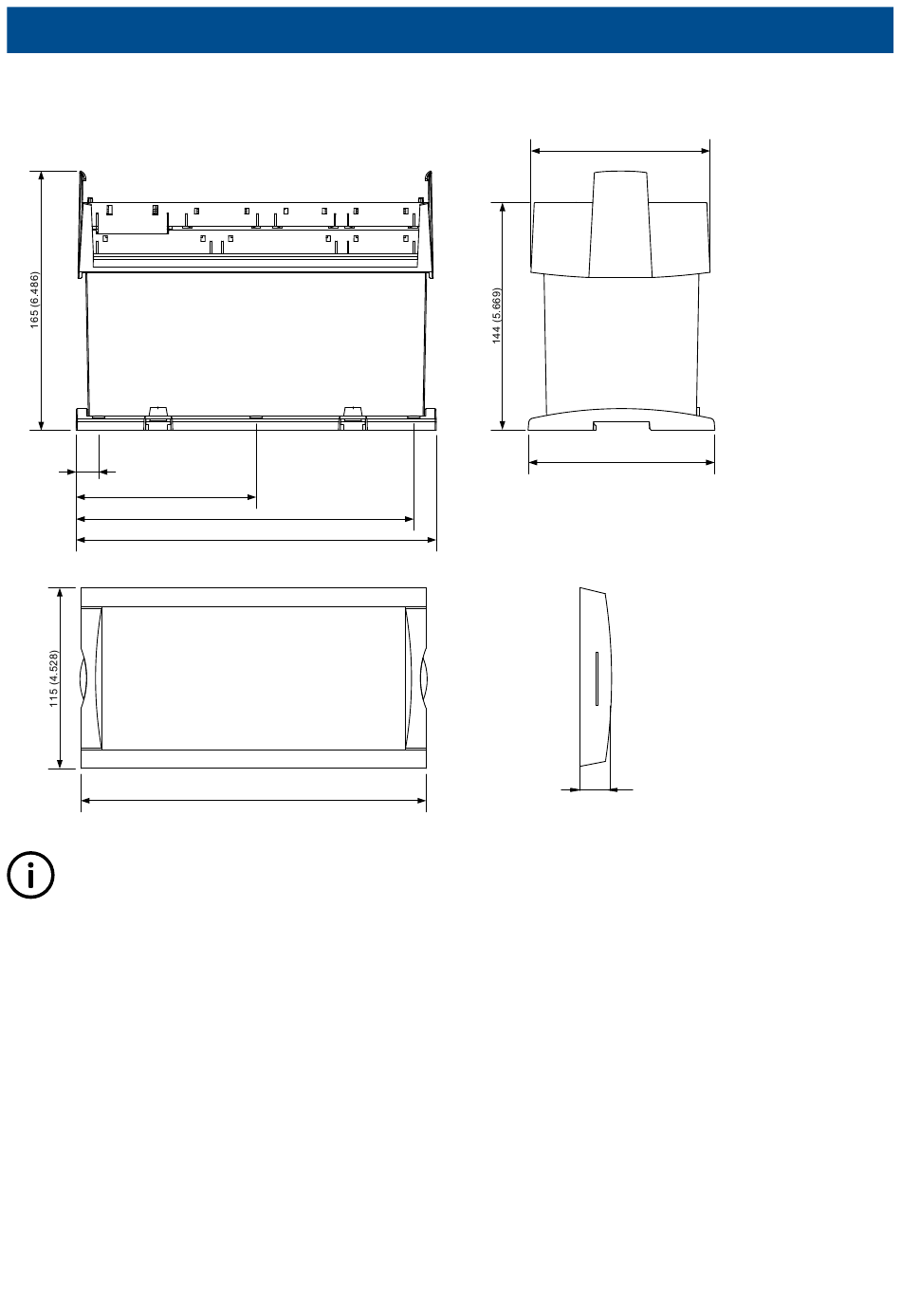

Abmessungen

15 (0.59)
115 (4.528)
INFO
Abmessungen in mm.
2.2

Anzugsmomente

Steuerung:
Steckverbindungen (Klemmen):
DU-2/AOP-1/AOP-2 (siehe Diagramm unten)
Für die Montage in einer Schaltschranktür:
D-Sub-Schraube:
DC/DC-Wandler-Klemmen:
INSTALLATION INSTRUCTIONS 4189341269A DE
215(8.465)
230 (9.055)
Display or AOP
220 (8.661)
1,5 Nm für die sechs M4-Schrauben (Senkschrauben dürfen nicht verwendet
werden)
0,5 Nm, 4,4 lb-in
0,7 Nm, 6,2 lb-in
0,2 Nm, 1,8 lb-in
0,5 Nm, 4,4 lb-in
115 (4.528)
119(4.689)
20.0 (0.787)
