6. Fehlersuche und Störungsbeseitigung
6.1 Verhalten der Meßeinrichtungen bei Störung oder Alarm
Hinweise!
• Fehlermeldungen, die während des Meßbetriebs auftreten, werden am Statusaus-
gang gemeldet, sofern dieser entsprechend konfiguriert wurde (s. Seite 34, 37).
• Zusätzlich befindet sich auf der Verstärker-Platine des Promag 30 eine LED (siehe
Abb. 44). Solange das Meßsystem normal funktioniert, leuchtet diese Diode.
Im Fehlerfall oder bei Netzausfall erlischt die Diode und zeigt so eine Fehlfunktion
an.
• Bei Ex-Geräten kann die Fehlerdiagnose mittels Leuchtdiode nicht durchgeführt
werden, da hierbei die Zündschutzart aufgehoben würde.
Die Promag 30-Meßeinrichtung reagiert auf Störungen oder einen Alarm in der
folgenden Weise:
Fehlerarten
Systemfehler
Prozeßfehler
Versorgungsausfall
Hinweis!
Beachten Sie bei aktiver Meßwert-Unterdrückung (MWU) bitte folgende Punkte:
• Systemfehler werden normal über den Statusausgang ausgegeben.
• Prozeßfehler haben eine niedrigere Priorität und werden bei aktiver MWU nicht an
den Statusausgang ausgegeben.
Endress + Hauser
Fehlerverhalten der Ausgänge
Statusausgang ist offen, d.h. der Open
Collector ist nicht leitend (s. Seite 34).
Impulsausgang: Keine Ausgabe von Impulsen,
solange der Fehler nicht behoben wird.
Stromausgang: Der Strom wird auf einen
definierten Wert gesetzt, solange der Fehler
nicht behoben ist.
0...20 mA ⇒ 0 mA
4...20 mA ⇒ 2 mA

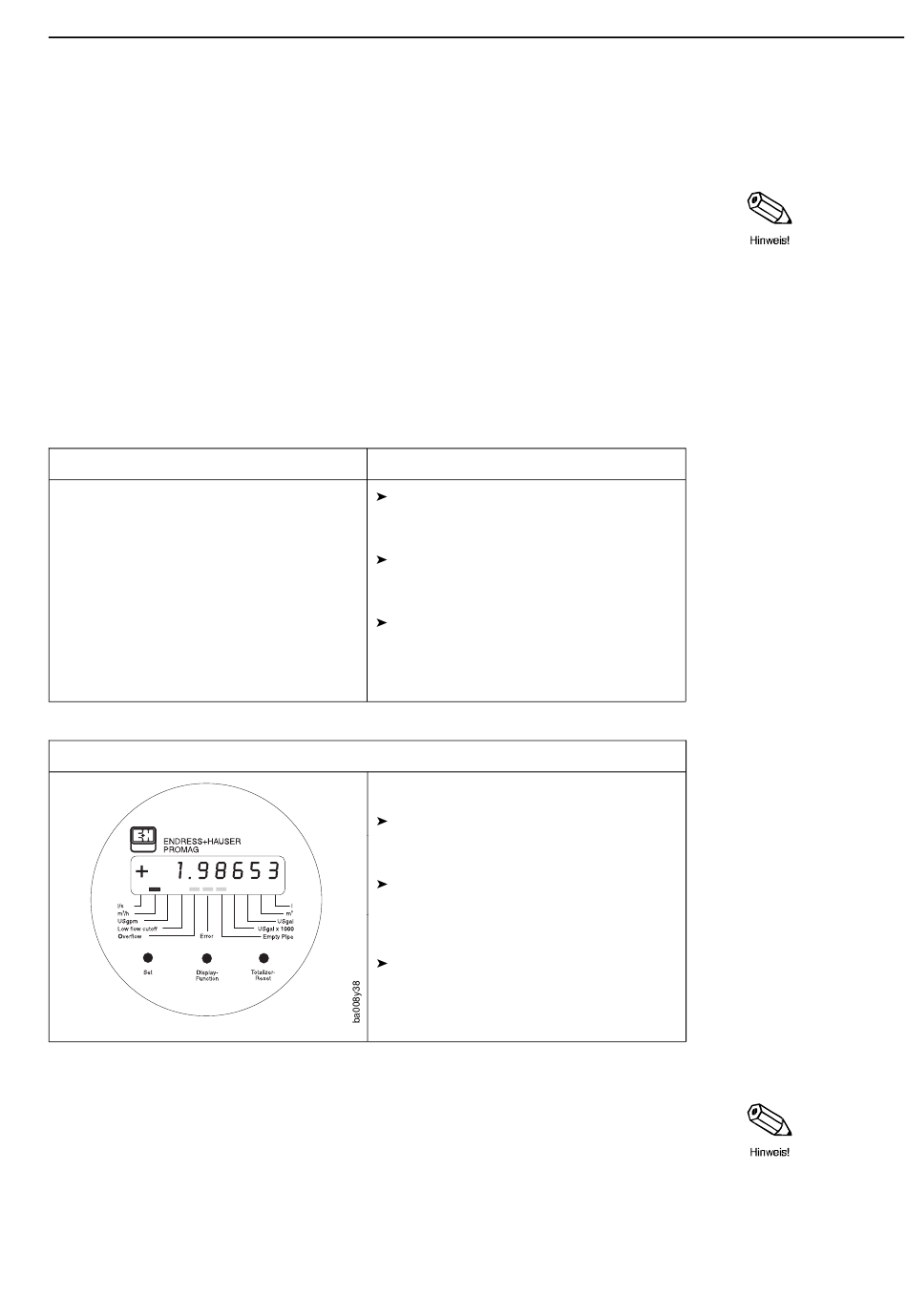

Fehlermeldungen auf dem Display
Systemfehler ⇒ ERROR-Segment sichtbar
Prozeßfehler ⇒ MSÜ-Segment sichtbar
(Empty Pipe)
Überlauf ⇒ Overflow-Segment sichtbar
6. Fehlersuche und Störungsbeseitigung
Abb. 41
