Die Meßeinrichtung besteht aus:
• Meßumformer Promag 30 und
• Meßaufnehmer Promag A, D, F oder H
Kompakt-Version:
Der Promag 30-Meßumformer
und die Meßaufnehmer bilden eine
mechanische Einheit.
Promag 30 A
Promag 30 D
Promag 30 H
Promag 30 F
Endress + Hauser
Getrennt-Version (FS- oder FL-Version):
Der Meßumformer wird vom Meßaufnehmer räumlich
getrennt montiert:
FS-Version
• Bis 10 m Entfernung
• Von 10...200 m Entfernung
FL-Version
• Max. Kabellänge 200 m, unabhängig von der Leit-
fähigkeit.
• Keine MSÜ-Funktion verfügbar.
• Der elektrische Anschluß zwischen Meßumformer und
Meßaufnehmer erfolgt über die Anschlußgehäuse
(Ausnahme: Promag A).
Der Meßumformer wird mit einer Wandhalterung geliefert.
Meß-
Promag A
umformer
Meßaufnehmer
Promag D
Promag H
Promag F
Mediumsleitfähigkeit
min. 5 µS/cm
Max. Kabellänge in
Abhängigkeit der
Mediumsleitfähigkeit
(5...200 µS/cm)
Promag 30
Promag 30
Promag 30
Promag 30
2. Systembeschreibung

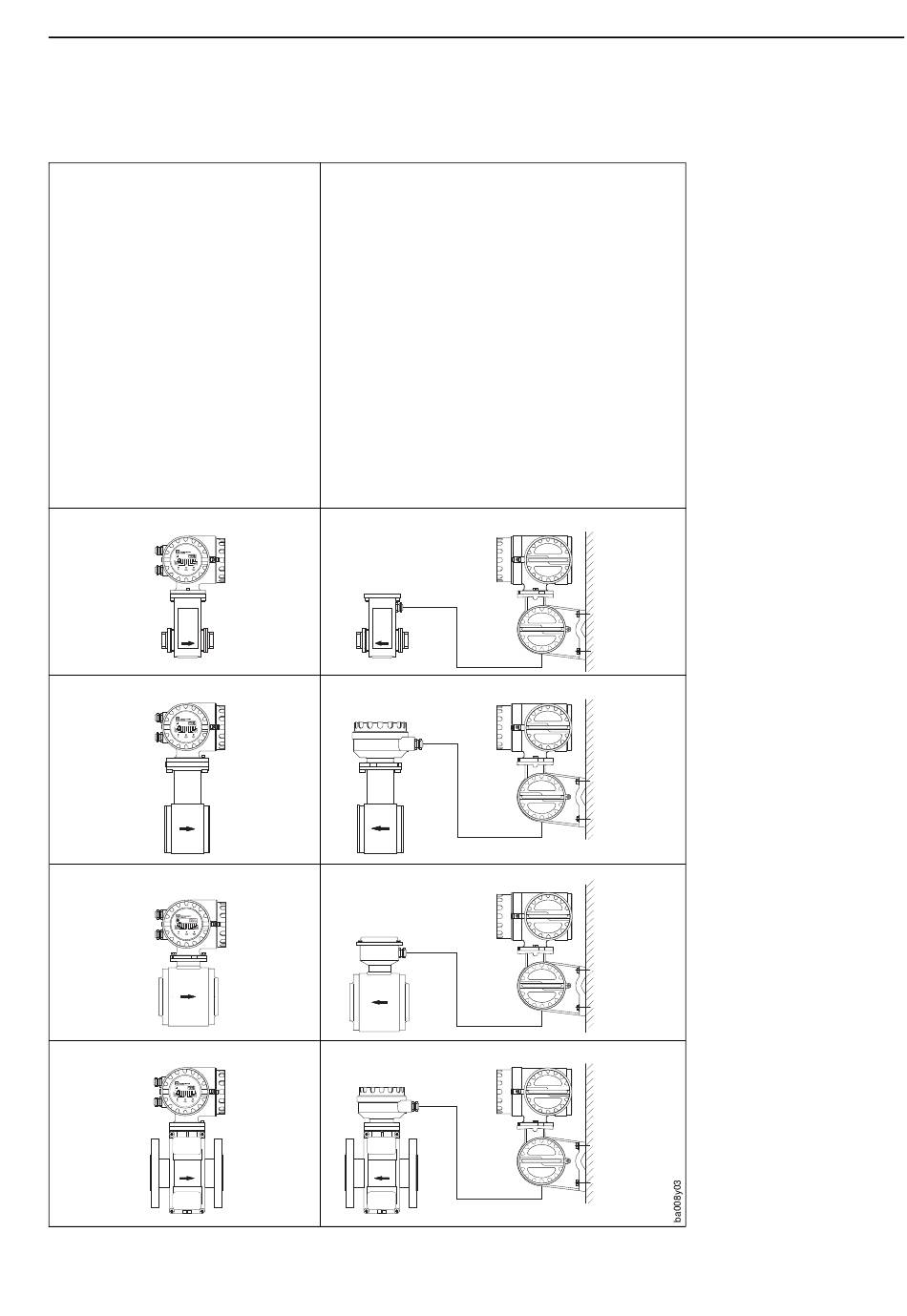

Abb. 3
