3. Montage und Installation

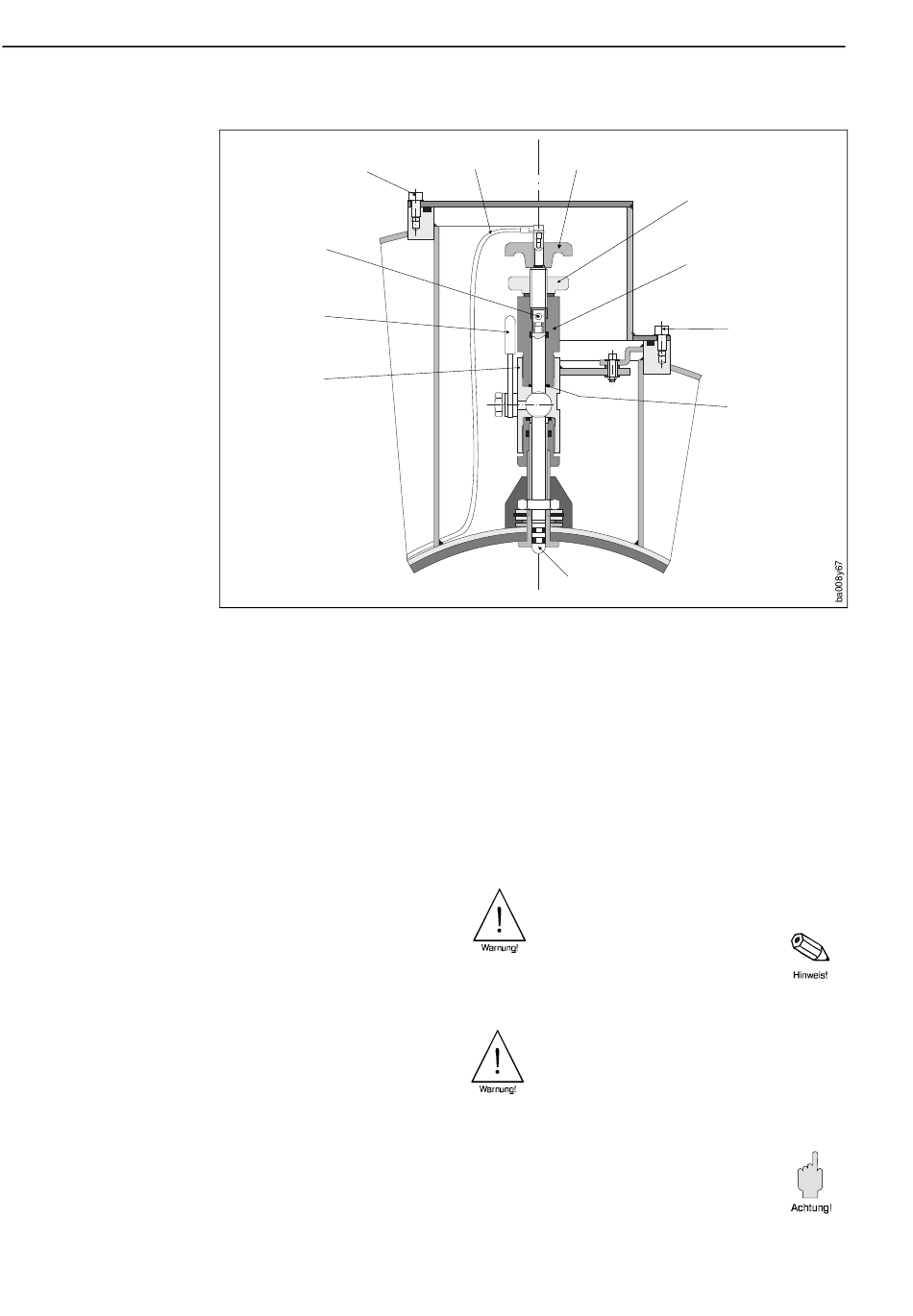

Abb. 21
22
Wechselmeßelektroden
a
h
f
i
• linke Bildhälfte:
Bauart DN 1350...2000
• rechte Bildhälfte:
Bauart DN 350...1200
Der Meßumformer Promag F ist von DN 350...2000 optional mit Wechselmeßelektroden erhältlich.
Diese Konstruktion ermöglicht es, die Meßelektroden unter Prozeßbedingungen zu reinigen bzw. auszutau-
schen. Beim Wechseln einer Elektrode ist wie folgt zu verfahren:
Ausbau der Elektrode:
1. Inbusschrauben (a) der Verschlußkappe/Deckel
lösen.
2. Das auf dem Drehgriff (b) befestigte Elektroden-
kabel (c) abschrauben.
3. Rändelmutter (d) von Hand lösen. Diese Rändel-
mutter dient als Kontermutter.
4. Elektrode (e) mittels Drehgriff (b) herausschrau-
ben. Diese kann nun bis zu einem definierten An-
schlag aus der Halterung (g) gezogen werden.
Warnung!
Unter Prozeßbedingungen kann die
Elektrode bis zum Anschlag zurück-
schnellen. Während des Lösens
Gegendruck ausüben.
5. Absperrhahn (f) schließen, nachdem Sie die Elek-
trode bis zum Anschlag herausgezogen haben.
Warnung!
Absperrhahn danach nicht mehr
öffnen, damit kein Medium austreten
kann.
6. Jetzt können Sie die gesamte Elektrode mit dem
Haltezylinder (g) abschrauben.
7. Entfernen Sie den Bolzen (h) unterhalb des Dreh-
griffes.
8. Tauschen Sie die Elektrode gegen eine neue
Elektrode aus.
Ersatzelektroden sind bei E+H als Set bestellbar.
c
b
e
Einbau der Elektrode:
1. Neue Elektrode (e) von unten durch den Halte-
zylinder (g) schieben.
Dichtungen an der Elektrodenspitze müssen
montiert und sauber sein.
2. Drehgriff (b) und Elektrode mittels Bolzen (h) mit-
einander verbinden. Achten Sie darauf, daß die
kleine Spiralfeder eingesetzt ist.
3. Ziehen Sie die Elektrode soweit zurück, daß die
Elektrodenspitze nicht mehr aus dem Haltezylin-
der (g) herausragt.
4. Haltezylinder auf die Absperrvorrichtung (i)
schrauben und von Hand fest anziehen.
Hinweis!
Dichtung (j) am Haltezylinder muß
eingesetzt und sauber sein.
5. Absperrhahn (f) öffnen und Elektrode mittels
Drehgriff (b) in den Haltezylinder schrauben.
Ziehen Sie die Elektrode von Hand an.
6. Rändelmutter (d) auf den Haltezylinder schrau-
ben, um die Elektrode zu kontern.
7. Elektrodenkabel (c) mittels Inbusschraube auf
dem Drehgriff befestigen.
Achtung!
Stellen Sie sicher, daß die Inbus-
schraube des Elektrodenkabels fest
angezogen ist. Andernfalls ist ein
sauberer elektrischer Kontakt nicht
gewährleistet. Dies kann zu Meß-
fehlern führen.
Promag 30
d
g
a
j
