Messgröße

Messbereiche

Messdynamik

6

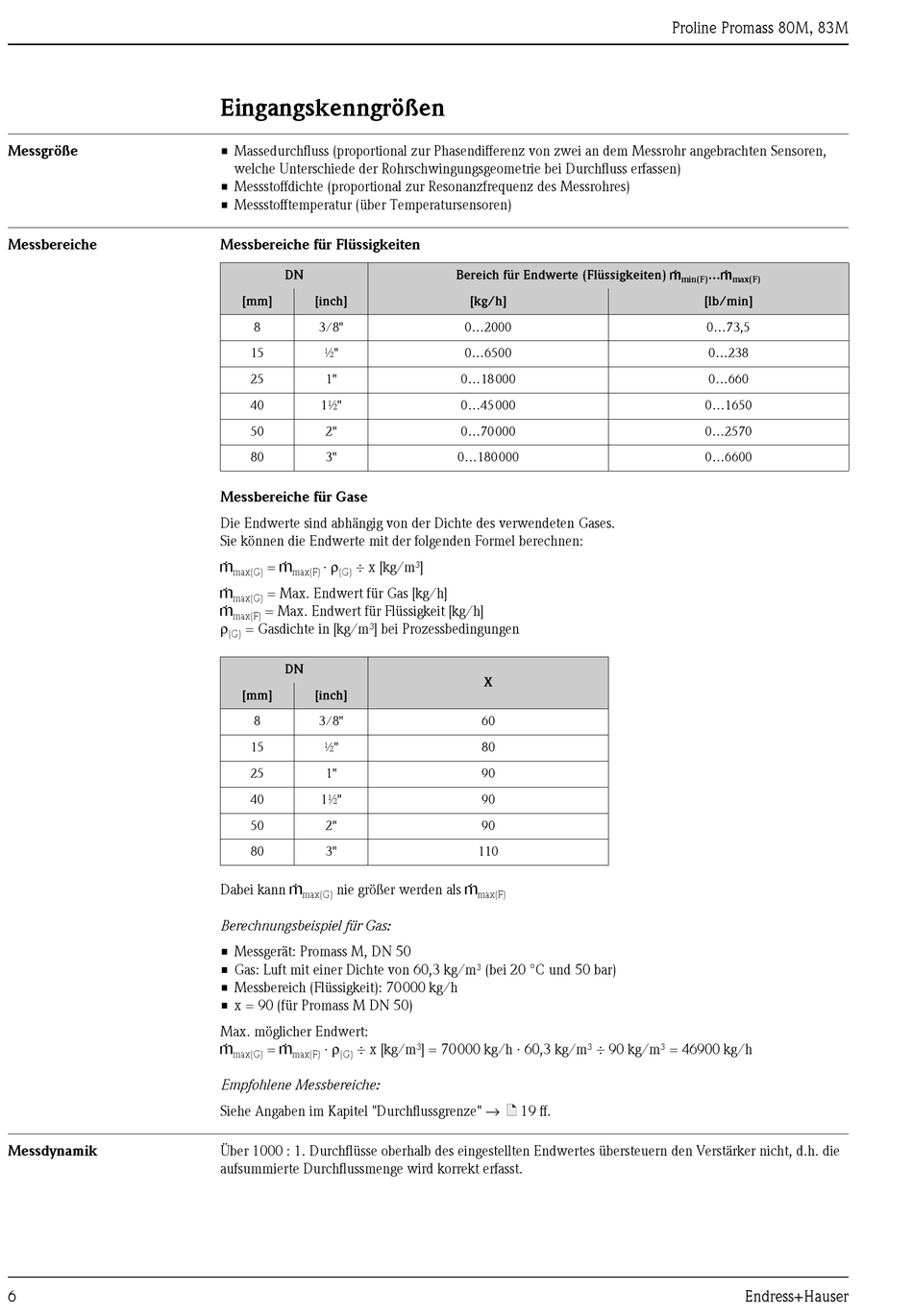

Eingangskenngrößen
• Massedurchfluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten Sensoren,
welche Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen)
• Messstoffdichte (proportional zur Resonanzfrequenz des Messrohres)
• Messstofftemperatur (über Temperatursensoren)
Messbereiche für Flüssigkeiten
DN
[mm] [inch]
8 3/8"
15 ½"
25 1"
40 1½"
50 2"
80 3"
Messbereiche für Gase
Die Endwerte sind abhängig von der Dichte des verwendeten Gases.
Sie können die Endwerte mit der folgenden Formel berechnen:
· ρ
g = g
÷ x [kg/m³]
max(G) max(F) (G)
g
= Max. Endwert für Gas [kg/h]
max(G)
g
= Max. Endwert für Flüssigkeit [kg/h]
max(F)
ρ
= Gasdichte in [kg/m³] bei Prozessbedingungen
(G)
DN
[mm] [inch]
8 3/8"
15 ½"
25 1"
40 1½"
50 2"
80 3"
Dabei kann g nie größer werden als g
max(G)
Berechnungsbeispiel für Gas:
• Messgerät: Promass M, DN 50
• Gas: Luft mit einer Dichte von 60,3 kg/m³ (bei 20 °C und 50 bar)
• Messbereich (Flüssigkeit): 70000 kg/h
• x = 90 (für Promass M DN 50)
Max. möglicher Endwert:
· ρ
g = g
÷ x [kg/m³] = 70000 kg/h · 60,3 kg/m³ ÷ 90 kg/m³ = 46900 kg/h
max(G) max(F) (G)
Empfohlene Messbereiche:
Siehe Angaben im Kapitel "Durchflussgrenze" → ä 19 ff.
Über 1000 : 1. Durchflüsse oberhalb des eingestellten Endwertes übersteuern den Verstärker nicht, d.h. die
aufsummierte Durchflussmenge wird korrekt erfasst.
Bereich für Endwerte (Flüssigkeiten) g
[kg/h]
0...2000
0...6500
0...18 000
0...45 000
0...70 000
0...180000
X
60
80
90
90
90
110
max(F)
Proline Promass 80M, 83M
...g
min(F) max(F)
[lb/min]
0...73,5
0...238
0...660
0...1650
0...2570
0...6600
Endress+Hauser
