Endress+Hauser Proline Promass 80M Technische Information Seite 22

!
22

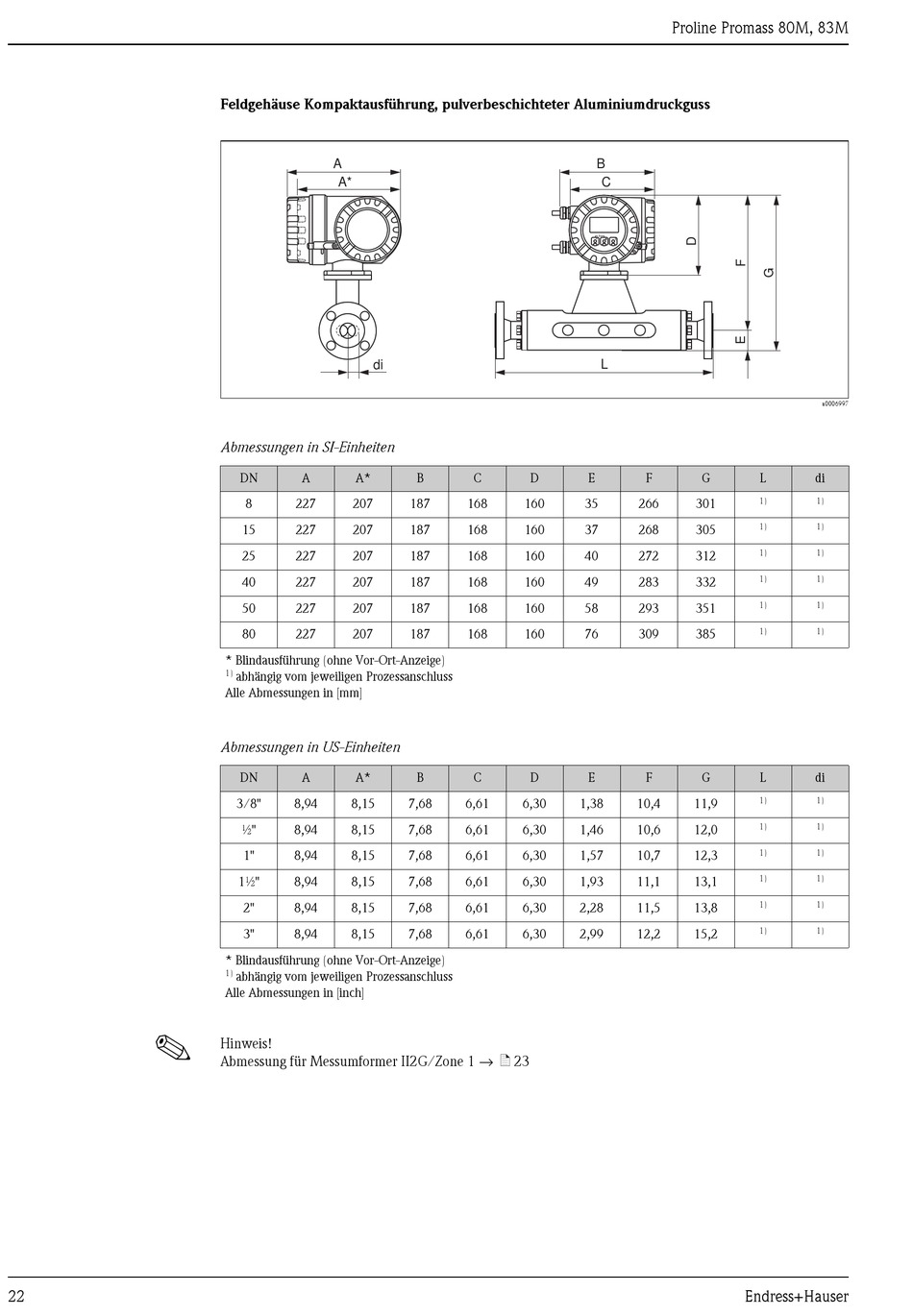

Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss
A
A*
di
Abmessungen in SI-Einheiten
DN A A*
8 227 207
15 227 207
25 227 207
40 227 207
50 227 207
80 227 207
* Blindausführung (ohne Vor-Ort-Anzeige)
1)
abhängig vom jeweiligen Prozessanschluss
Alle Abmessungen in [mm]
Abmessungen in US-Einheiten
DN A A*
3/8" 8,94 8,15
½" 8,94 8,15
1" 8,94 8,15
1½" 8,94 8,15
2" 8,94 8,15
3" 8,94 8,15
* Blindausführung (ohne Vor-Ort-Anzeige)
1)
abhängig vom jeweiligen Prozessanschluss
Alle Abmessungen in [inch]
Hinweis!
Abmessung für Messumformer II2G/Zone 1 → ä 23
B C D
187 168 160
187 168 160
187 168 160
187 168 160
187 168 160
187 168 160
B C D
7,68 6,61 6,30 1,38
7,68 6,61 6,30 1,46
7,68 6,61 6,30 1,57
7,68 6,61 6,30 1,93
7,68 6,61 6,30 2,28
7,68 6,61 6,30 2,99
Proline Promass 80M, 83M
B
C
Esc
- +
E
L
E F G
35 266 301
37 268 305
40 272 312
49 283 332
58 293 351
76 309 385
E F G
10,4 11,9
10,6 12,0
10,7 12,3
11,1 13,1
11,5 13,8
12,2 15,2
Endress+Hauser
a0006997
L di
1) 1)
1) 1)
1) 1)
1) 1)
1) 1)
1) 1)
L di
1) 1)
1) 1)
1) 1)
1) 1)
1) 1)
1) 1)
