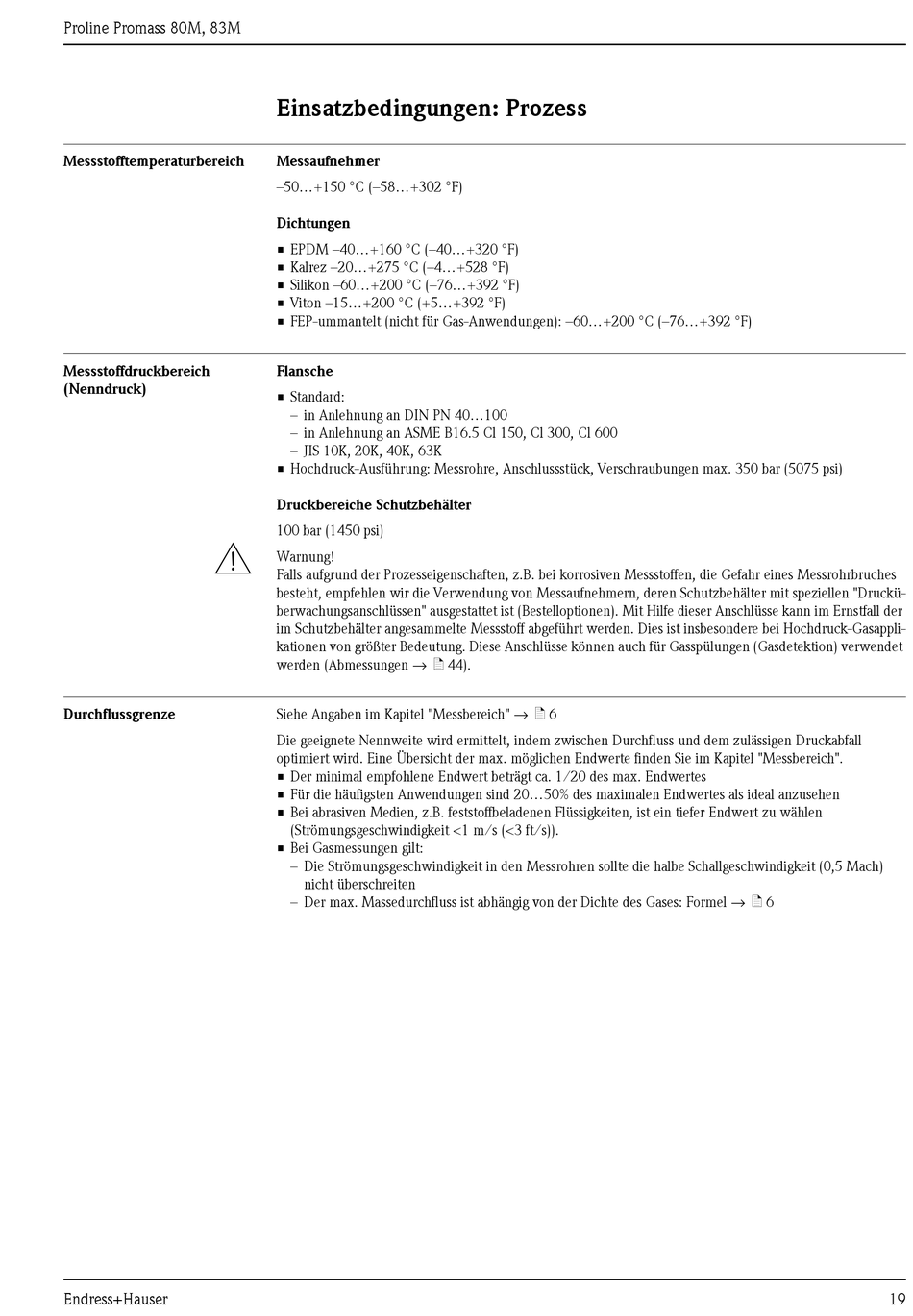

Proline Promass 80M, 83M
Messstofftemperaturbereich
Messstoffdruckbereich
(Nenndruck)
#
Durchflussgrenze
Endress+Hauser
Einsatzbedingungen: Prozess
Messaufnehmer
–50...+150 °C (–58...+302 °F)
Dichtungen
• EPDM –40...+160 °C (–40...+320 °F)
• Kalrez –20...+275 °C (–4...+528 °F)
• Silikon –60...+200 °C (–76...+392 °F)
• Viton –15...+200 °C (+5...+392 °F)
• FEP-ummantelt (nicht für Gas-Anwendungen): –60...+200 °C (–76...+392 °F)
Flansche
• Standard:
– in Anlehnung an DIN PN 40...100
– in Anlehnung an ASME B16.5 Cl 150, Cl 300, Cl 600
– JIS 10K, 20K, 40K, 63K
• Hochdruck-Ausführung: Messrohre, Anschlussstück, Verschraubungen max. 350 bar (5075 psi)
Druckbereiche Schutzbehälter
100 bar (1450 psi)
Warnung!
Falls aufgrund der Prozesseigenschaften, z.B. bei korrosiven Messstoffen, die Gefahr eines Messrohrbruches
besteht, empfehlen wir die Verwendung von Messaufnehmern, deren Schutzbehälter mit speziellen "Druckü-
berwachungsanschlüssen" ausgestattet ist (Bestelloptionen). Mit Hilfe dieser Anschlüsse kann im Ernstfall der
im Schutzbehälter angesammelte Messstoff abgeführt werden. Dies ist insbesondere bei Hochdruck-Gasappli-
kationen von größter Bedeutung. Diese Anschlüsse können auch für Gasspülungen (Gasdetektion) verwendet
werden (Abmessungen → ä 44).
Siehe Angaben im Kapitel "Messbereich" → ä 6
Die geeignete Nennweite wird ermittelt, indem zwischen Durchfluss und dem zulässigen Druckabfall
optimiert wird. Eine Übersicht der max. möglichen Endwerte finden Sie im Kapitel "Messbereich".
• Der minimal empfohlene Endwert beträgt ca. 1/20 des max. Endwertes
• Für die häufigsten Anwendungen sind 20...50% des maximalen Endwertes als ideal anzusehen
• Bei abrasiven Medien, z.B. feststoffbeladenen Flüssigkeiten, ist ein tiefer Endwert zu wählen
(Strömungsgeschwindigkeit <1 m/s (<3 ft/s)).
• Bei Gasmessungen gilt:
– Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit (0,5 Mach)
nicht überschreiten
– Der max. Massedurchfluss ist abhängig von der Dichte des Gases: Formel → ä 6
19
