Elektrischer Anschluss

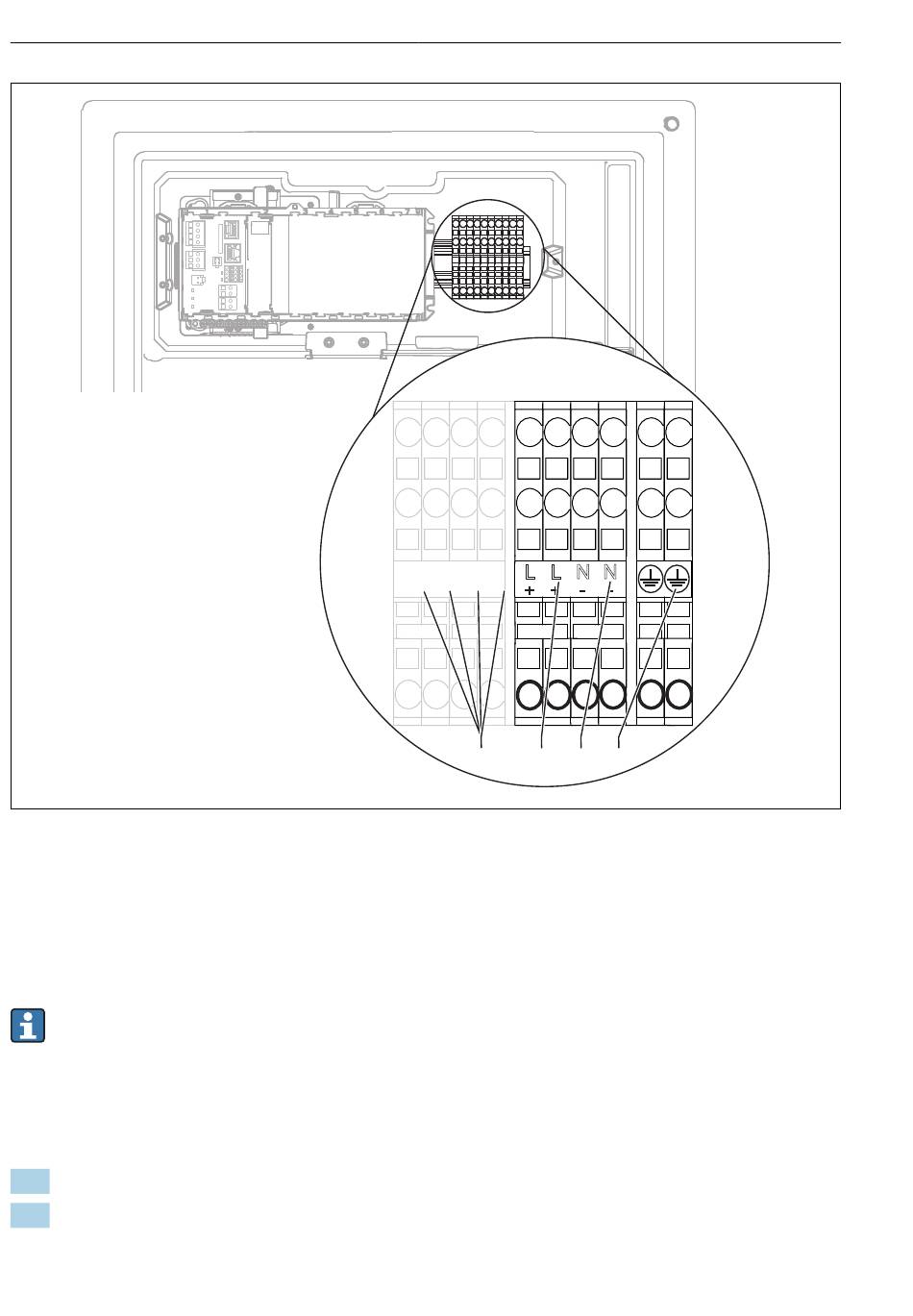

 10 Klemmenbelegung
1 Interne 24 V-Spannung
2 Spannungsversorgung +24 V
3 Spannungsversorgung -24 V
4 Belegung: Funktionserde
Die Beschriftung des Klemmenblocks ist so gewählt, dass sie sowohl für 24 V-Ausfüh-
rungen (+ und -) als auch für die anderen Geräte-Ausführungen (L und N) gilt.
5.3 Probenvorbereitung anschließen
5.3.1

Anschluss des optionalen Reinigungsventils von Liquiline System CAT810

1. Den Netzstecker ziehen.
2. Um die Trägerplatte nach vorne zu klappen, wie im Kapitel "Kabel verlegen" beschrieben
vorgehen.
22
L L
- -
+ +
1 2 3
Liquiline System CA80HA
N N
4
Endress+Hauser
A0044092
