Endress+Hauser Liquiline System CA80HA Kurzanleitung Seite 24

Elektrischer Anschluss

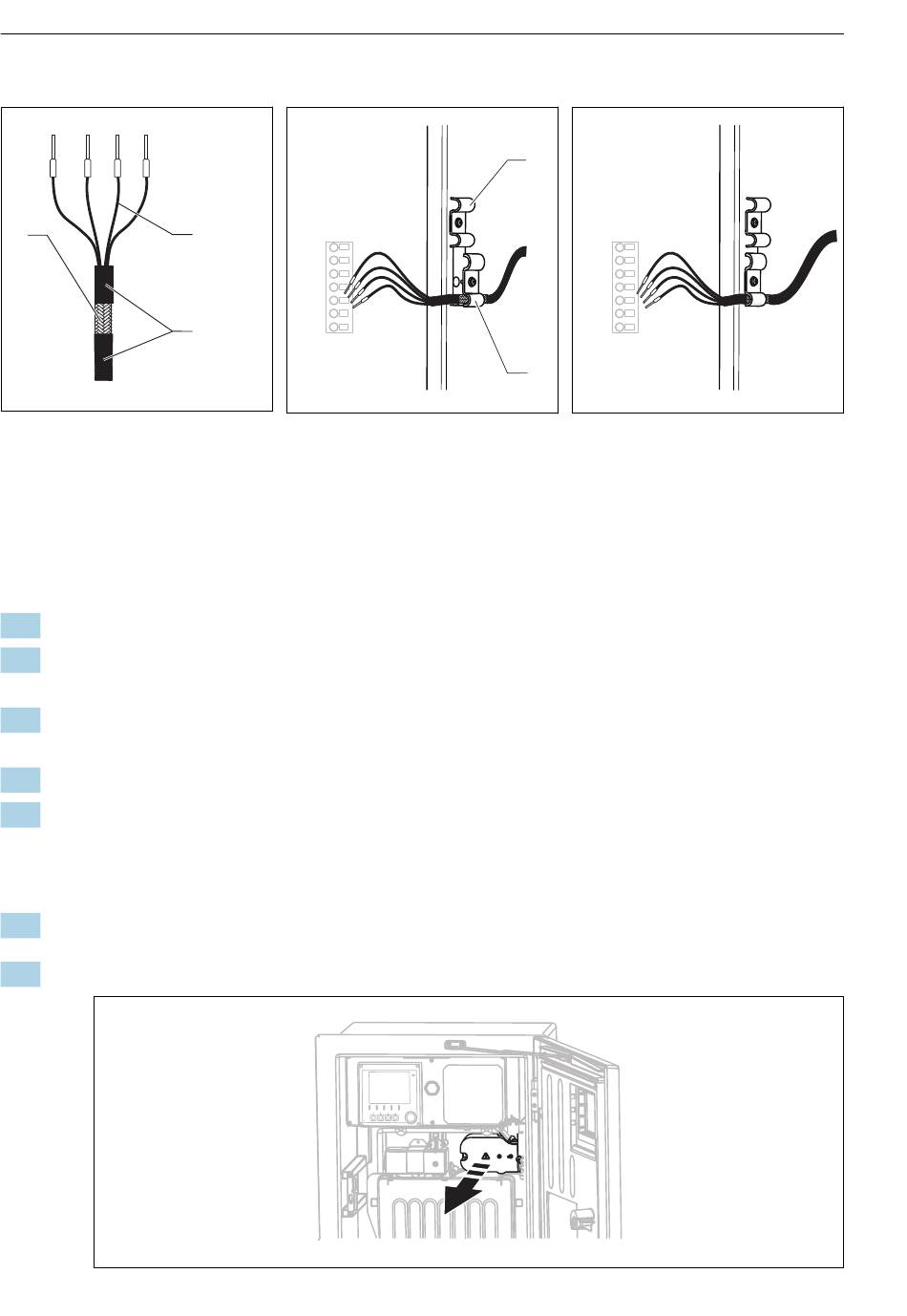

Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)
1
 12 Konfektioniertes Kabel
1 Außenschirm (frei gelegt)
2 Kabeladern mit Endhülsen
3 Kabelmantel (Isolierung)
1. Den Netzstecker ziehen.
2. Um die Trägerplatte nach vorne zu klappen, wie im Kapitel "Kabel verlegen" beschrieben
vorgehen.
3. Eine geeignete Schlauchverschraubung an der rechten Unterseite des Analysators lösen
und den Blindstopfen aus der Durchführung entfernen.
4. Den Spiralschlauch durch die Schlauchdurchführung führen.
5. Bestellausführungen mit G- und NPT-Kabelverschraubungen: Die bereits montierten
Kabelverschraubungen mit M-Gewinde gegen die beigelegten G- oder NPT-Kabelver-
schraubungen austauschen. Die Schlauchdurchführungen M32 sind davon nicht betrof-
fen.
6. Bei der Installation die Vorgaben für Schutzerdung einhalten.
7. Die Schutzabdeckung in der rechten oberen Ecke entfernen.

24
2
SP1
N
L
PE
86
85
97
3
98
A0044089
 13 Kabel einlegen
4 Kabelschelle für Schlauch-
heizung
5 Schirmschelle für Memo-
sens- und Spannungsversor-
gung
Liquiline System CA80HA
4
SP1
N
L
PE
86
85
97
98
5
A0044090
 14 Schraube festziehen
(2 Nm)
A0044091
A0044866
