Schritt 2: Montage der hinteren Abdeckung

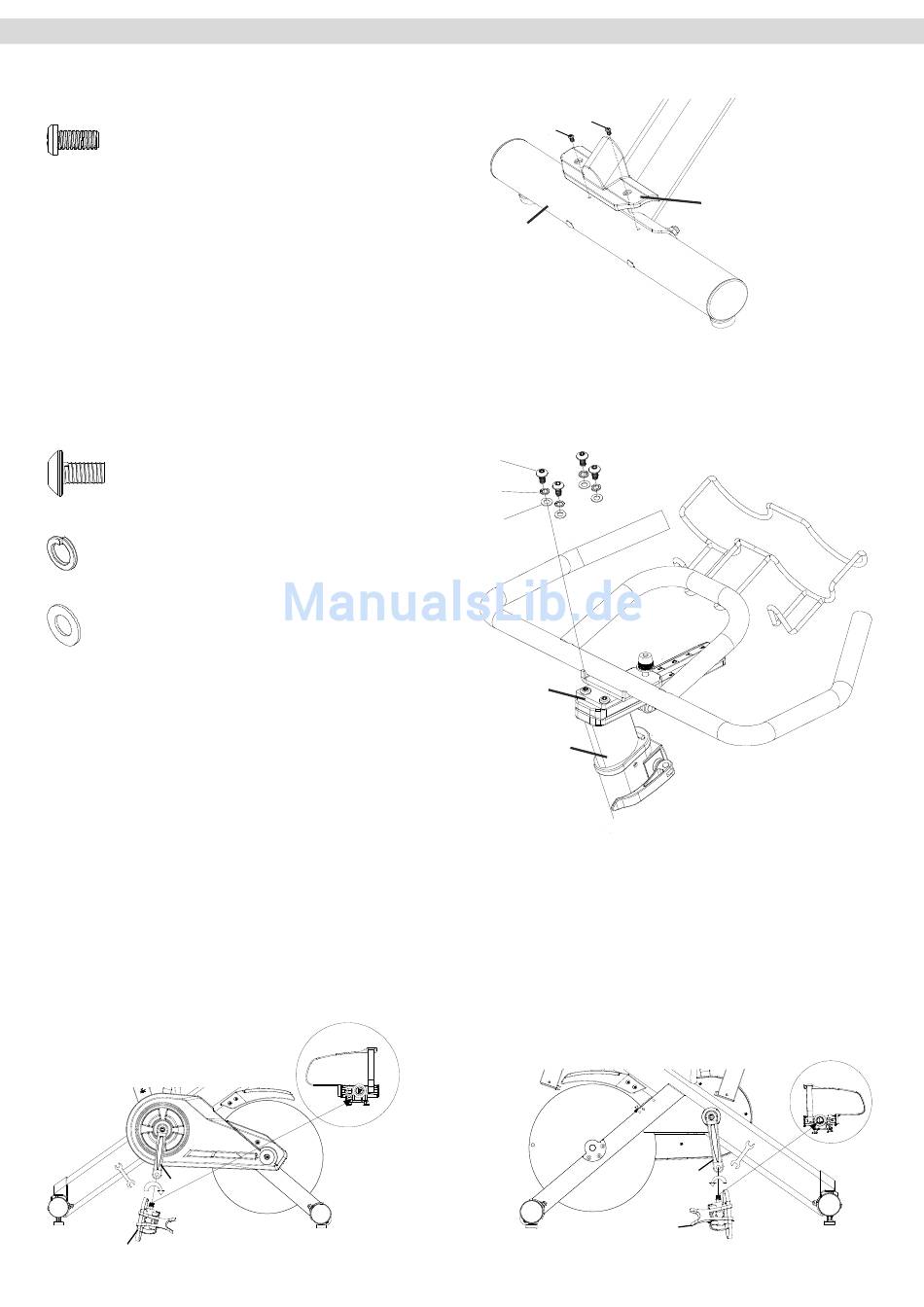

Befestigen Sie die hintere Abdeckung (59) mit zwei Linsenkopfschrauben (91) am hinteren Standrohr (3) wie im Bild
unten gezeigt.
Teil-Nr. 91 - 2 Stück
Schritt 3: Montage des Lenkers
Befestigen Sie den Lenker am Gleitschlitten (8) der sich im oberen Bereich des Lenkerrohres (4) befindet.
Verwenden Sie hierzu vier Inbusschrauben (88), vier Federscheiben (49) und vier Unterlegscheiben (48).
Teil-Nr. 88 - 4 Stück
Teil-Nr. 49 - 4 Stück
Teil-Nr. 48 - 4 Stück
Schritt 5: Montage der Pedale
Setzen Sie nun das Gewinde des rechten Pedals (25R) in die Gewindebohrung am unteren Ende des rechten
Pedalarms (43) ein und schrauben Sie es im Uhrzeigersinn (rechtsdrehend) fest.
Verfahren Sie nun ebenso mit der linken Pedale (25L).
Beachten Sie hierbei, dass die linke Pedale (25L) gegen den Uhrzeigersinn (linksdrehend) am linken Pedalarm (42)
festgeschraubt werden muss.
Zur besseren Unterscheidung sind die Pedale an der Außenseite des Gewindes mit einem „R" für „rechtes Pedal" bzw.
einem „L" für „linkes Pedal" markiert.
43
25 (R)
91
91
3
88
49
48
8
4
7
59
42
25 (L)
