Proline Prowirl 72 PROFIBUS PA
!
!
Endress+Hauser
c
d

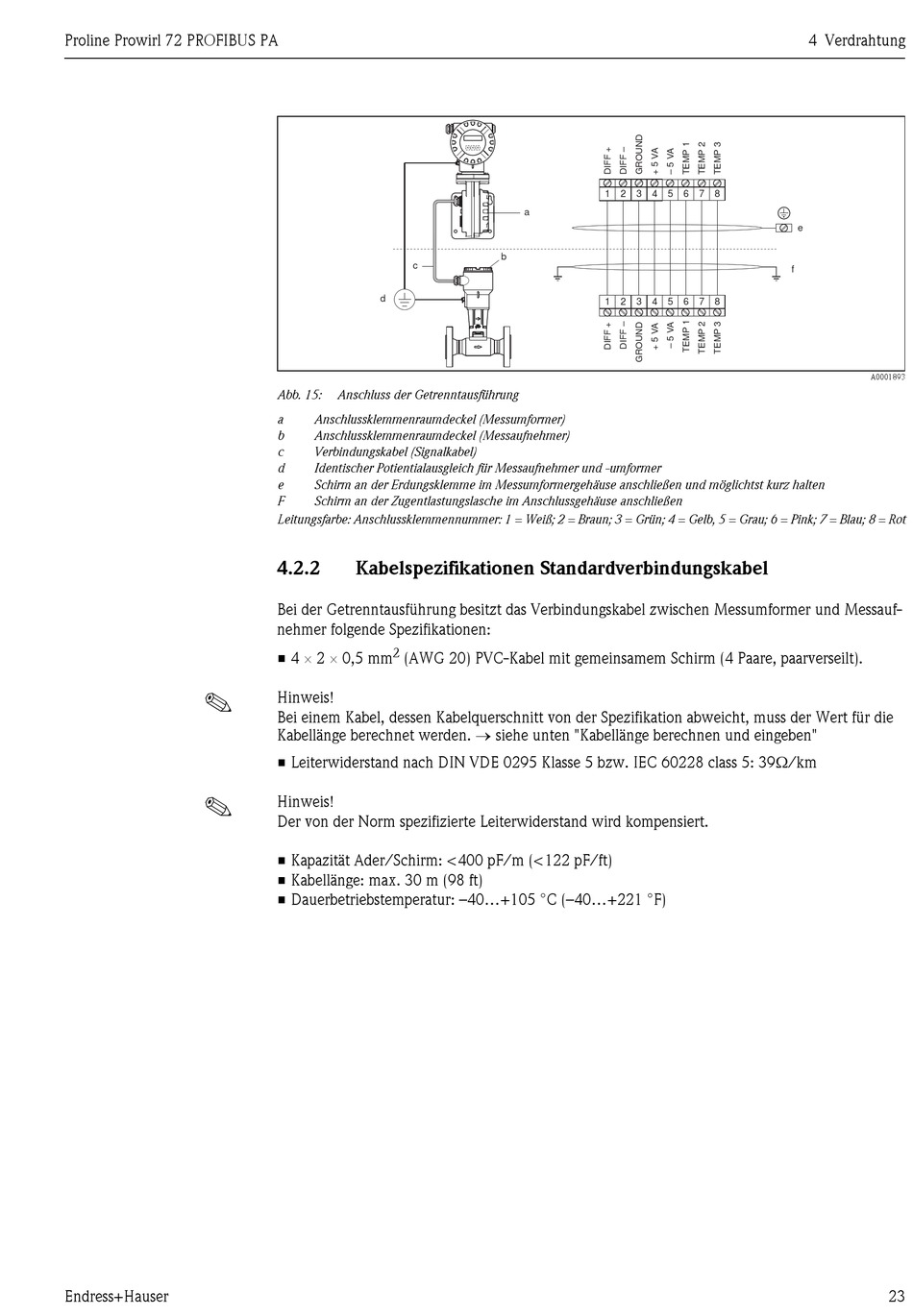

Abb. 15:
Anschluss der Getrenntausführung
a
Anschlussklemmenraumdeckel (Messumformer)
b
Anschlussklemmenraumdeckel (Messaufnehmer)
c
Verbindungskabel (Signalkabel)
d
Identischer Potientialausgleich für Messaufnehmer und -umformer
e
Schirm an der Erdungsklemme im Messumformergehäuse anschließen und möglichtst kurz halten
F
Schirm an der Zugentlastungslasche im Anschlussgehäuse anschließen
Leitungsfarbe: Anschlussklemmennummer: 1 = Weiß; 2 = Braun; 3 = Grün; 4 = Gelb, 5 = Grau; 6 = Pink; 7 = Blau; 8 = Rot
4.2.2
Kabelspezifikationen Standardverbindungskabel
Bei der Getrenntausführung besitzt das Verbindungskabel zwischen Messumformer und Messauf-
nehmer folgende Spezifikationen:
• 4 2 0,5 mm
2
(AWG 20) PVC-Kabel mit gemeinsamem Schirm (4 Paare, paarverseilt).
Hinweis!
Bei einem Kabel, dessen Kabelquerschnitt von der Spezifikation abweicht, muss der Wert für die
Kabellänge berechnet werden. siehe unten "Kabellänge berechnen und eingeben"
• Leiterwiderstand nach DIN VDE 0295 Klasse 5 bzw. IEC 60228 class 5: 39/km
Hinweis!
Der von der Norm spezifizierte Leiterwiderstand wird kompensiert.
• Kapazität Ader/Schirm: < 400 pF/m (< 122 pF/ft)
• Kabellänge: max. 30 m (98 ft)
• Dauerbetriebstemperatur: –40...+105 °C (–40...+221 °F)
1
2
3
4
5
a
b
1
2
3
4
5
4 Verdrahtung
6
7
8
e
f
6
7
8
A0001893
23
