11 Bedienung über PROFIBUS PA
122
Matrixtext Parameter
(Commuwin II) (SLOT/INDEX)
PROFIBUS INFO
(V7...)
BUS-ADRESSE DEV BUS ADDR
(V7H0)
PROFIL VERSION —
(V7H1)
GERAETE ID DEVICE ID
(V7H2)
TOT BLOCK ASSIGN TOT BLOCK Auswahl des Summenzähler Funktionsblocks, welchem im
AUSWAHL
(V7H4)
KANAL CHANNEL
(V7H5)

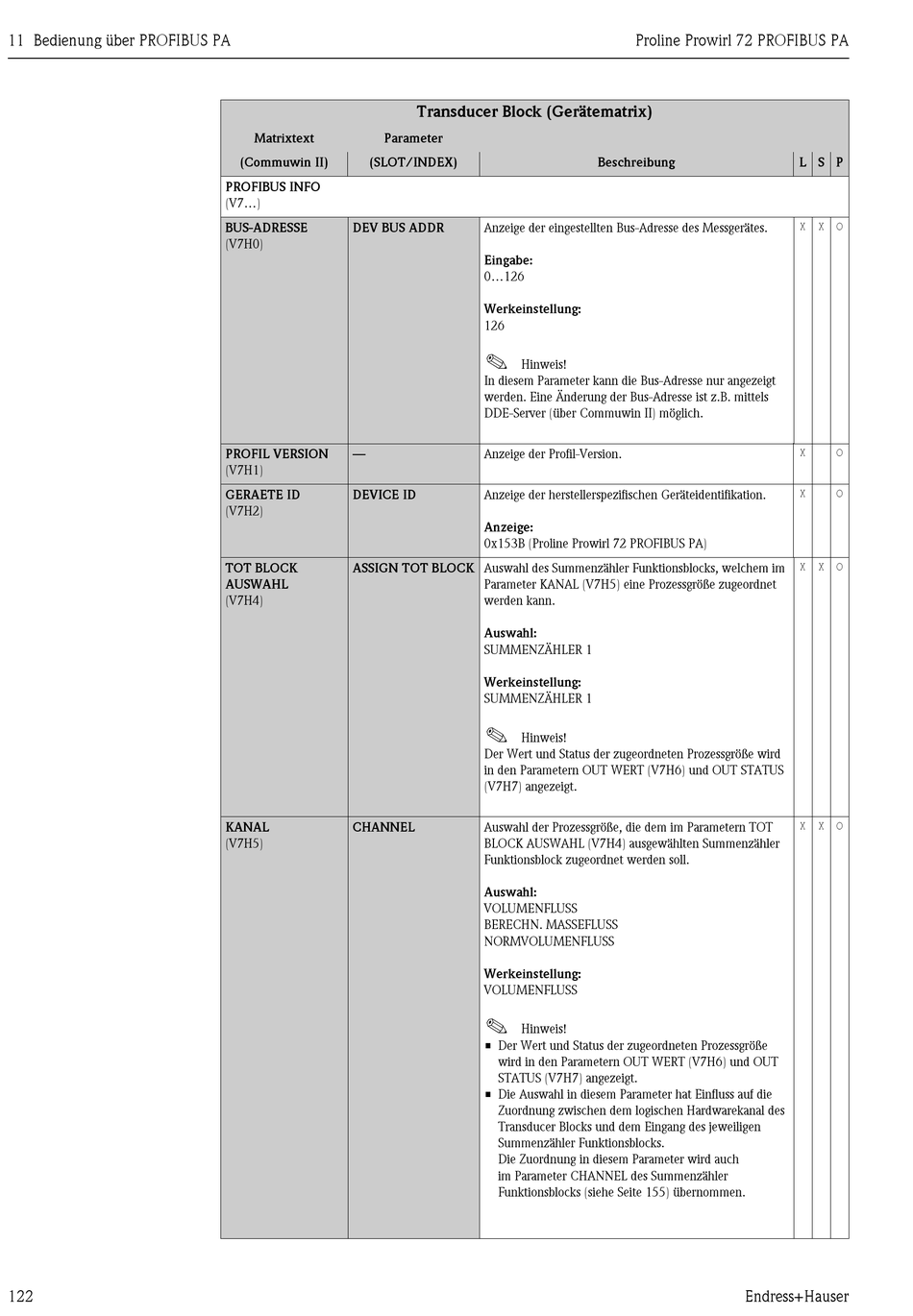

Transducer Block (Gerätematrix)
Anzeige der eingestellten Bus-Adresse des Messgerätes.
Eingabe:
0...126
Werkeinstellung:
126
!
Hinweis!
In diesem Parameter kann die Bus-Adresse nur angezeigt
werden. Eine Änderung der Bus-Adresse ist z.B. mittels
DDE-Server (über Commuwin II) möglich.
Anzeige der Profil-Version.
Anzeige der herstellerspezifischen Geräteidentifikation.
Anzeige:
0x153B (Proline Prowirl 72 PROFIBUS PA)
Parameter KANAL (V7H5) eine Prozessgröße zugeordnet
werden kann.
Auswahl:
SUMMENZÄHLER 1
Werkeinstellung:
SUMMENZÄHLER 1
!
Hinweis!
Der Wert und Status der zugeordneten Prozessgröße wird
in den Parametern OUT WERT (V7H6) und OUT STATUS
(V7H7) angezeigt.
Auswahl der Prozessgröße, die dem im Parametern TOT
BLOCK AUSWAHL (V7H4) ausgewählten Summenzähler
Funktionsblock zugeordnet werden soll.
Auswahl:
VOLUMENFLUSS
BERECHN. MASSEFLUSS
NORMVOLUMENFLUSS
Werkeinstellung:
VOLUMENFLUSS
!
Hinweis!
• Der Wert und Status der zugeordneten Prozessgröße
wird in den Parametern OUT WERT (V7H6) und OUT
STATUS (V7H7) angezeigt.
• Die Auswahl in diesem Parameter hat Einfluss auf die
Zuordnung zwischen dem logischen Hardwarekanal des
Transducer Blocks und dem Eingang des jeweiligen
Summenzähler Funktionsblocks. 
Die Zuordnung in diesem Parameter wird auch
im Parameter CHANNEL des Summenzähler
Funktionsblocks (siehe Seite 155) übernommen.

Proline Prowirl 72 PROFIBUS PA
Beschreibung
Endress+Hauser
L S P
X X O
X O
X O
X X O
X X O
