11 Bedienung über PROFIBUS PA
144

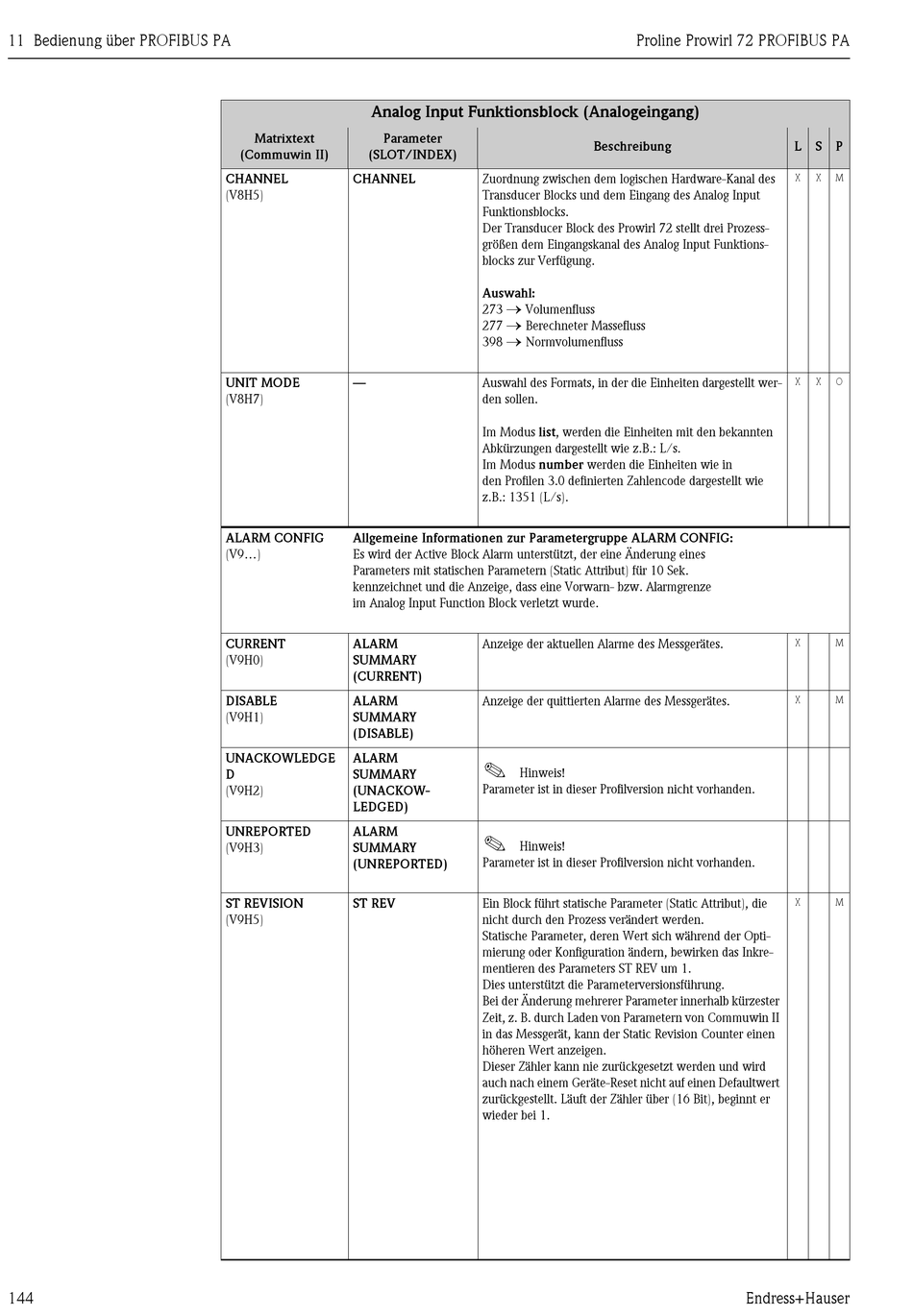

Analog Input Funktionsblock (Analogeingang)
Matrixtext Parameter
(Commuwin II) (SLOT/INDEX)
CHANNEL CHANNEL
(V8H5)
UNIT MODE —
(V8H7)
ALARM CONFIG Allgemeine Informationen zur Parametergruppe ALARM CONFIG:
Es wird der Active Block Alarm unterstützt, der eine Änderung eines 
(V9...)
Parameters mit statischen Parametern (Static Attribut) für 10 Sek. 
kennzeichnet und die Anzeige, dass eine Vorwarn- bzw. Alarmgrenze 
im Analog Input Function Block verletzt wurde.
ALARM 
CURRENT
(V9H0) SUMMARY
(CURRENT)
ALARM 
DISABLE
(V9H1) SUMMARY
(DISABLE)
ALARM 
UNACKOWLEDGE
D SUMMARY
(V9H2) (UNACKOW-
LEDGED)
ALARM 
UNREPORTED
(V9H3) SUMMARY
(UNREPORTED)
ST REVISION ST REV
(V9H5)
Proline Prowirl 72 PROFIBUS PA
Beschreibung
Zuordnung zwischen dem logischen Hardware-Kanal des
Transducer Blocks und dem Eingang des Analog Input
Funktionsblocks.
Der Transducer Block des Prowirl 72 stellt drei Prozess-
größen dem Eingangskanal des Analog Input Funktions-
blocks zur Verfügung.
Auswahl:

273 Volumenfluss

277 Berechneter Massefluss

398 Normvolumenfluss
Auswahl des Formats, in der die Einheiten dargestellt wer-
den sollen.
Im Modus list, werden die Einheiten mit den bekannten
Abkürzungen dargestellt wie z.B.: L/s.
Im Modus number werden die Einheiten wie in
den Profilen 3.0 definierten Zahlencode dargestellt wie
z.B.: 1351 (L/s).
Anzeige der aktuellen Alarme des Messgerätes.
Anzeige der quittierten Alarme des Messgerätes.
!
Hinweis!
Parameter ist in dieser Profilversion nicht vorhanden.
!
Hinweis!
Parameter ist in dieser Profilversion nicht vorhanden.
Ein Block führt statische Parameter (Static Attribut), die
nicht durch den Prozess verändert werden.
Statische Parameter, deren Wert sich während der Opti-
mierung oder Konfiguration ändern, bewirken das Inkre-
mentieren des Parameters ST REV um 1.
Dies unterstützt die Parameterversionsführung.
Bei der Änderung mehrerer Parameter innerhalb kürzester
Zeit, z. B. durch Laden von Parametern von Commuwin II
in das Messgerät, kann der Static Revision Counter einen
höheren Wert anzeigen.
Dieser Zähler kann nie zurückgesetzt werden und wird
auch nach einem Geräte-Reset nicht auf einen Defaultwert
zurückgestellt. Läuft der Zähler über (16 Bit), beginnt er
wieder bei 1.


L S P
X X M
X X O
X M
X M
X M
