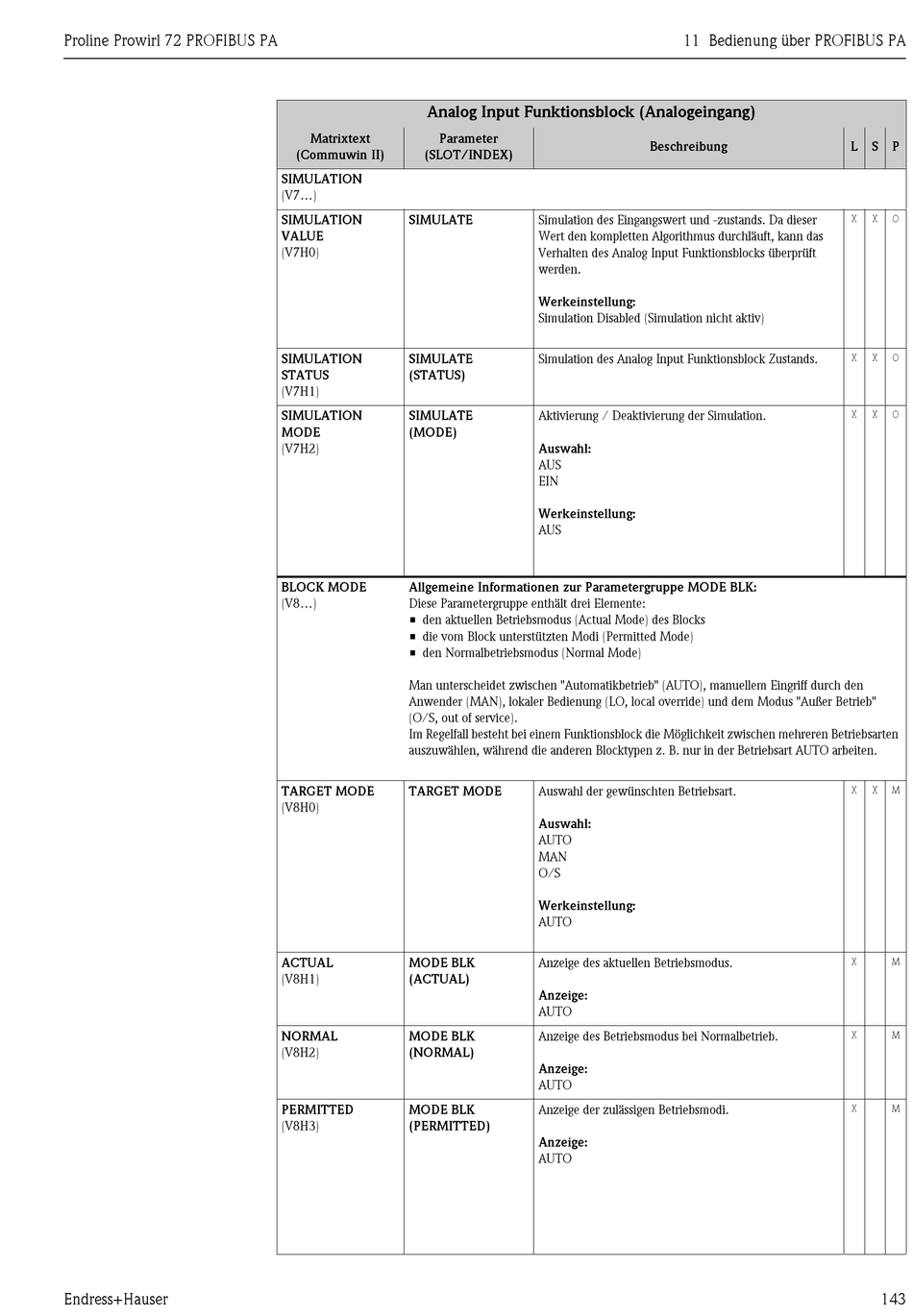

Analog Input Funktionsblock (Analogeingang)
Matrixtext Parameter
(Commuwin II) (SLOT/INDEX)
SIMULATION
(V7...)
SIMULATION 
SIMULATE
VALUE
(V7H0)
SIMULATION 
SIMULATE
STATUS (STATUS)
(V7H1)
SIMULATION 
SIMULATE
MODE (MODE)
(V7H2)
BLOCK MODE Allgemeine Informationen zur Parametergruppe MODE BLK:
(V8...) Diese Parametergruppe enthält drei Elemente:
• den aktuellen Betriebsmodus (Actual Mode) des Blocks
• die vom Block unterstützten Modi (Permitted Mode)
• den Normalbetriebsmodus (Normal Mode)
Man unterscheidet zwischen "Automatikbetrieb" (AUTO), manuellem Eingriff durch den
Anwender (MAN), lokaler Bedienung (LO, local override) und dem Modus "Außer Betrieb"
(O/S, out of service). 
Im Regelfall besteht bei einem Funktionsblock die Möglichkeit zwischen mehreren Betriebsarten
auszuwählen, während die anderen Blocktypen z. B. nur in der Betriebsart AUTO arbeiten.
TARGET MODE TARGET MODE
(V8H0)
ACTUAL MODE BLK
(V8H1) (ACTUAL)
NORMAL MODE BLK
(V8H2) (NORMAL)
PERMITTED MODE BLK
(V8H3) (PERMITTED)
11 Bedienung über PROFIBUS PA
Beschreibung
Simulation des Eingangswert und -zustands. Da dieser
Wert den kompletten Algorithmus durchläuft, kann das
Verhalten des Analog Input Funktionsblocks überprüft
werden.
Werkeinstellung:
Simulation Disabled (Simulation nicht aktiv)
Simulation des Analog Input Funktionsblock Zustands.
Aktivierung / Deaktivierung der Simulation.
Auswahl:
AUS
EIN
Werkeinstellung:
AUS
Auswahl der gewünschten Betriebsart.
Auswahl:
AUTO
MAN
O/S
Werkeinstellung:
AUTO
Anzeige des aktuellen Betriebsmodus.
Anzeige:
AUTO
Anzeige des Betriebsmodus bei Normalbetrieb.
Anzeige:
AUTO
Anzeige der zulässigen Betriebsmodi.
Anzeige:
AUTO


L S P
X X O
X X O
X X O
X X M
X M
X M
X M
