Levelflex M FMP40 PROFIBUS PA

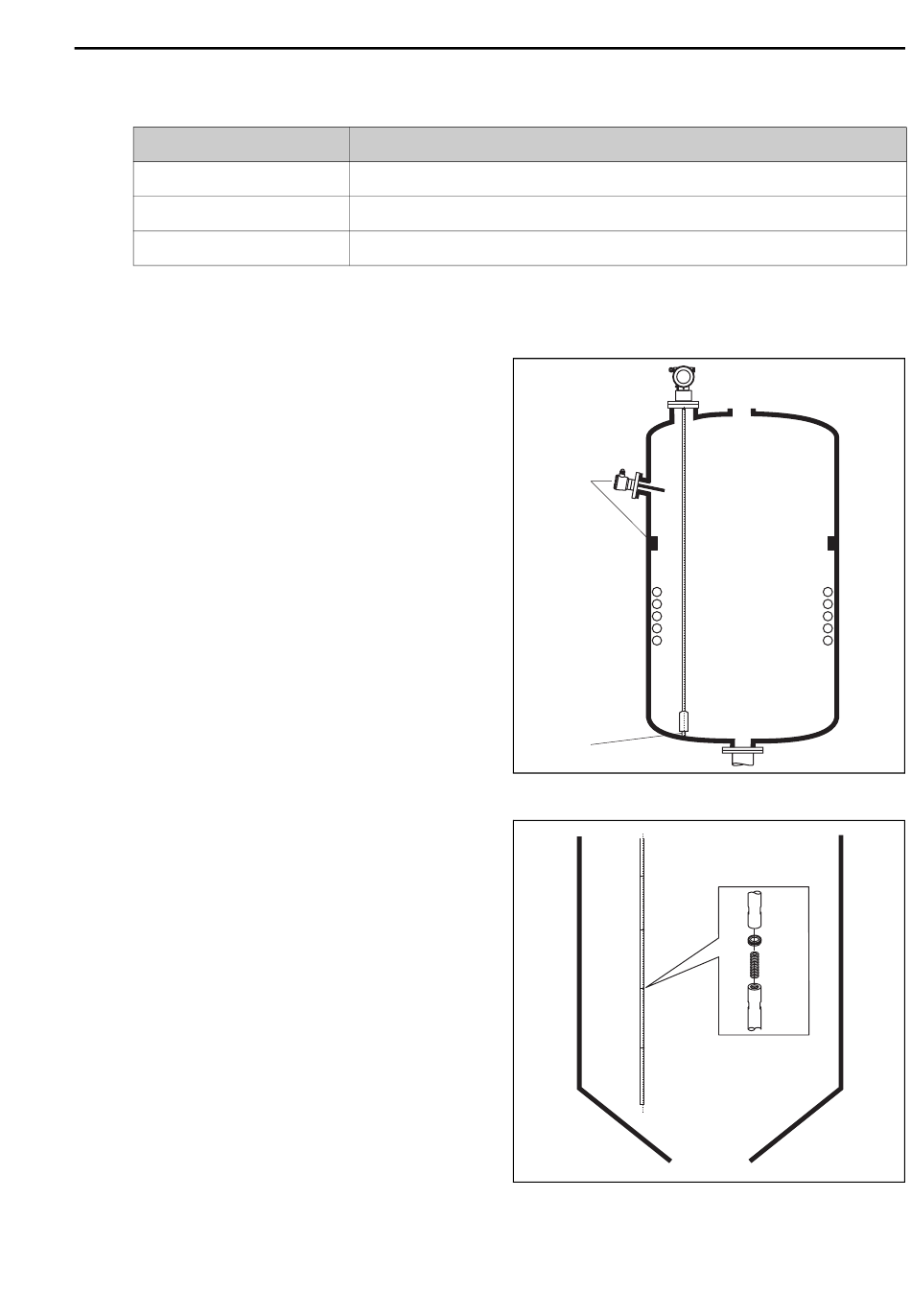

Minimaler Abstand B der Sonde zur Behälterwand:
Werkstoff
Metall
Kunststoff
Beton
Abstand zu vorstehenden Einbauten min. 300 mm.
Behältereinbauten
• Wählen Sie den Einbauort so, dass der
Abstand zu Einbauten (5) (z. B. Grenz-
schalter, Verstrebungen) über die ganze
Sondenlänge > 300 mm beträgt, auch
während des Betriebs.
• Sonde darf während des Betriebs inner-
halb des Messbereiches keine Einbauten
berühren. Wenn notwendig: bei Seilson-
den Sondenende befestigen (4), dabei
aber nicht straff abspannen (siehe
Betriebsanleitung auf CD-ROM)!
Optimierungsmöglichkeiten
• Störechoausblendung: durch die elektro-
nische Ausblendung von Störechos kann
die Messung optimiert werden.
Teilbare Sonden
Bei beengten Montageverhältnissen
(Deckenfreiheit) ist die Verwendung von
teilbaren Stabsonden (∅16 mm) vorteilhaft.
• max. Sondenlänge 10 m
• max. seitliche Belastbarkeit 20 Nm
• Sonden sind mehrfach teilbar in den
Längen:
– 500 mm
– 1000 mm
• Anzugsmoment: 15 Nm
Endress+Hauser
min. Abstand B
100 mm bei glatter Wand
100 mm, min. 300 mm zu metallischen Teilen außerhalb des Tanks
0,5 m, andernfalls reduziert sich der max. mögliche Messbereich
5
4
Montage
L00-FMP4xxxx-17-00-00-xx-037
L00-FMP4xxxx-17-00-00-xx-037
9
