Montage

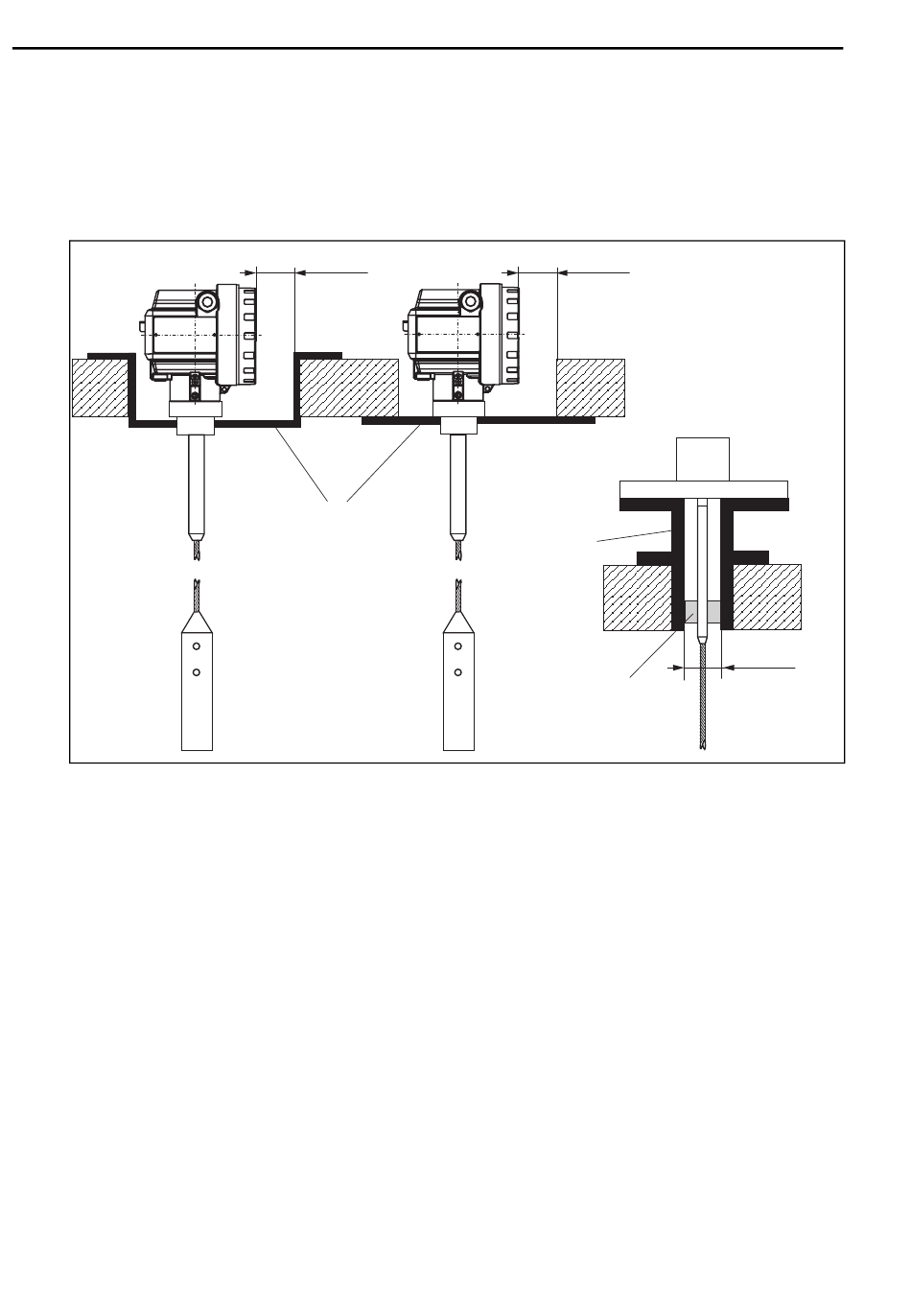

Einbau in Betonsilos

Der Einbau zum Beispiel in eine dicke Betondecke sollte bündig mit der Unterkante erfolgen.
Alternativ kann die Sonde auch in ein Rohr eingebaut werden, das nicht über die Unterkante
der Silodecke hinausragen darf. Das Rohr sollte so kurz wie möglich sein. Einbauvorschläge
siehe Abbildung.
Bei starker Staubentwicklung kann sich Ansatz hinter der Zentrierscheibe bilden. Dies kann zu
einer Störreflexion führen. Für andere Einbaumöglichkeiten, halten Sie bitte Rücksprache mit
Endress+Hauser.
2.3.7 Einbau in Schüttgutsilos
Zugbelastung
Schüttgüter üben auf Seilsonden Zugkräfte aus deren Höhe zunimmt mit:
• der Sondenlänge, bzw. max. Bedeckung,
• dem Schüttgewicht des Produktes
• dem Silodurchmesser
• dem Durchmesser des Sondenseils
12
≥
100 mm
Metall
Levelflex M FMP40 PROFIBUS PA
≥
100 mm
Metallrohr
Stabverlängerung /
Zentrierung
(siehe Zubehör)
ø80...150 mm
L00-FMP4xxxx-17-00-00-de-008
