Verdrahtung
3.4
Klemmenbelegung
3.5
Kabelspezifikation PROFIBUS
Verwenden Sie immer verdrilltes, abgeschirmtes Zweiaderkabel. Folgende Kabeltypen sind zum
Beispiel geeignet:
• Siemens 6XV1 830-5BH10
• Kerpen CEL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL
• Belden 3076F
3.6
Anschluss Messeinheit
Erdanschluss
Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit
zu erreichen.
Klemmen
Für Aderquerschnitte 0,5...2,5 mm
Kabeleinführung
• Kabelverschraubung: M20x1,5
• Kabeleinführung G½ oder ½NPT
• PROFIBUS PA M12-Stecker
20

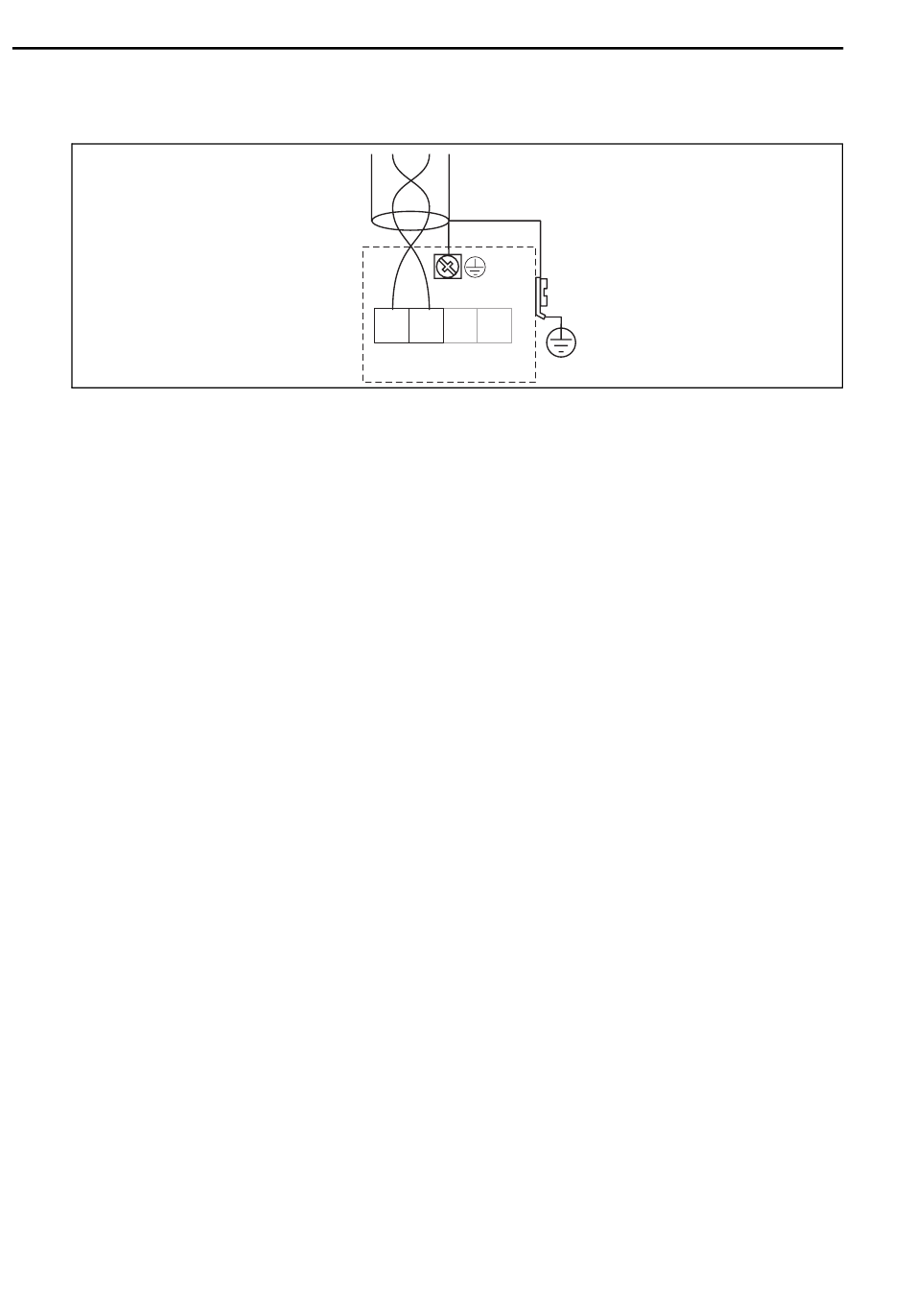

1 2
3 4
PA- PA+
2
Levelflex M FMP40 PROFIBUS PA
PAL
L00-FMP4xxxx-04-00-00-de-007
