Levelflex M FMP40 PROFIBUS PA

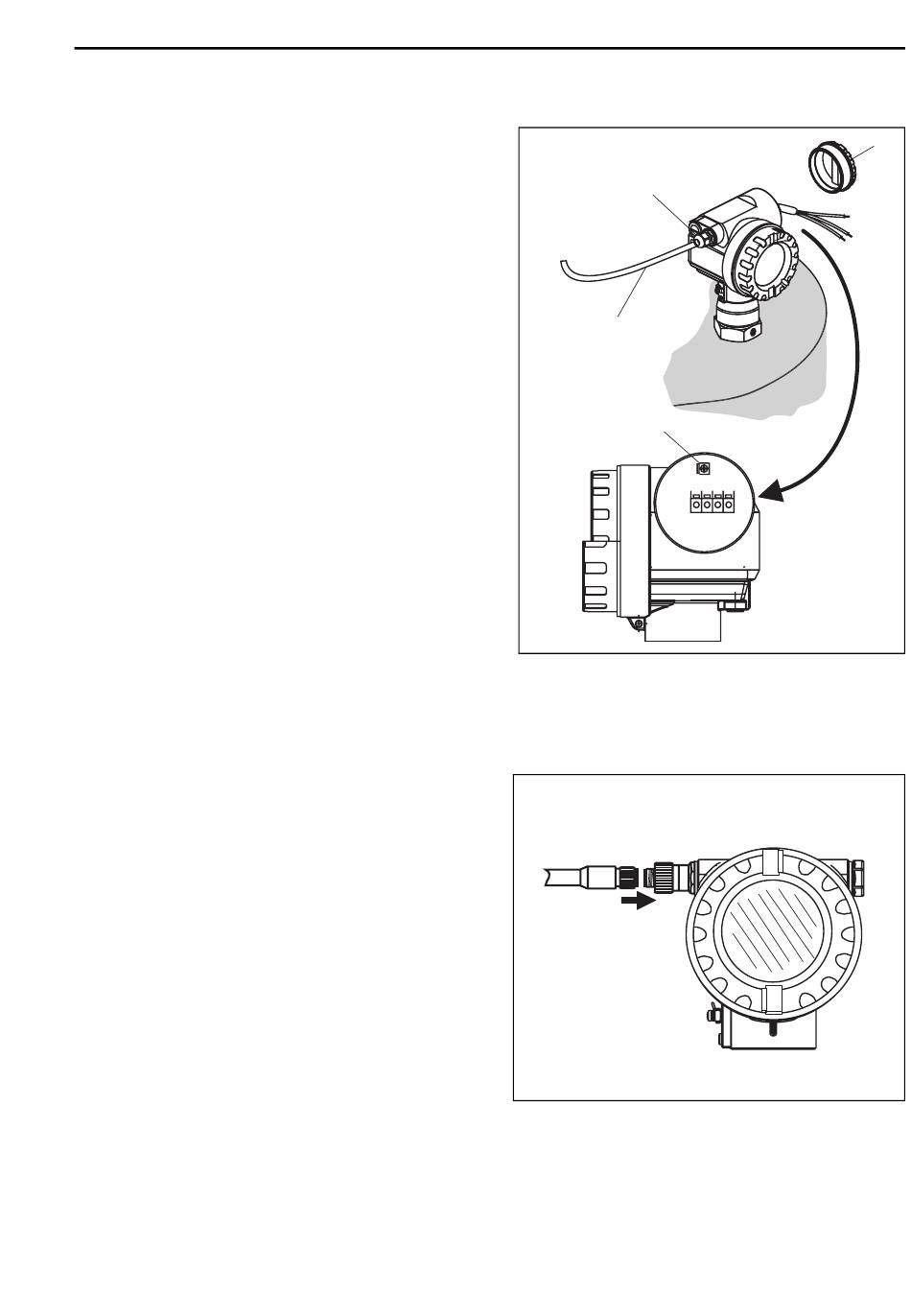

3.2 Verdrahtung im Gehäuse T12
1. Gehäusedeckel (1) abschrauben.
2. Kabel (2) durch die Kabelverschrau-
bung (3) einführen.
Verwenden Sie geschirmte, verdrillte
Zweidrahtleitung.
3. Kabelschirm mit der Erdungsklemme
(4) im Anschlussraum verbinden.
4. Anschluss herstellen (siehe Klemmen-
belegung).
5. Kabelverschraubung (3) festdrehen.
Max. Drehmoment 10...12 Nm!
6. Gehäusedeckel (1) zuschrauben.
7. Hilfsenergie einschalten.
3.3

Verdrahtung mit M12-Stecker

1. Stecker (1) in Buchse (2) stecken.
2. Rändelschraube fest anziehen.
3. Gerät gemäß ausgewähltem Sicher-
heitskonzept erden.
Endress+Hauser
3
2
4
1 2 3 4
L00-FMP40xxx-04-00-00-xx-002
2
1
L00-FMP4xxxx-04-00-00-xx-002
Verdrahtung
1
