Levelflex M FMP40 PROFIBUS PA

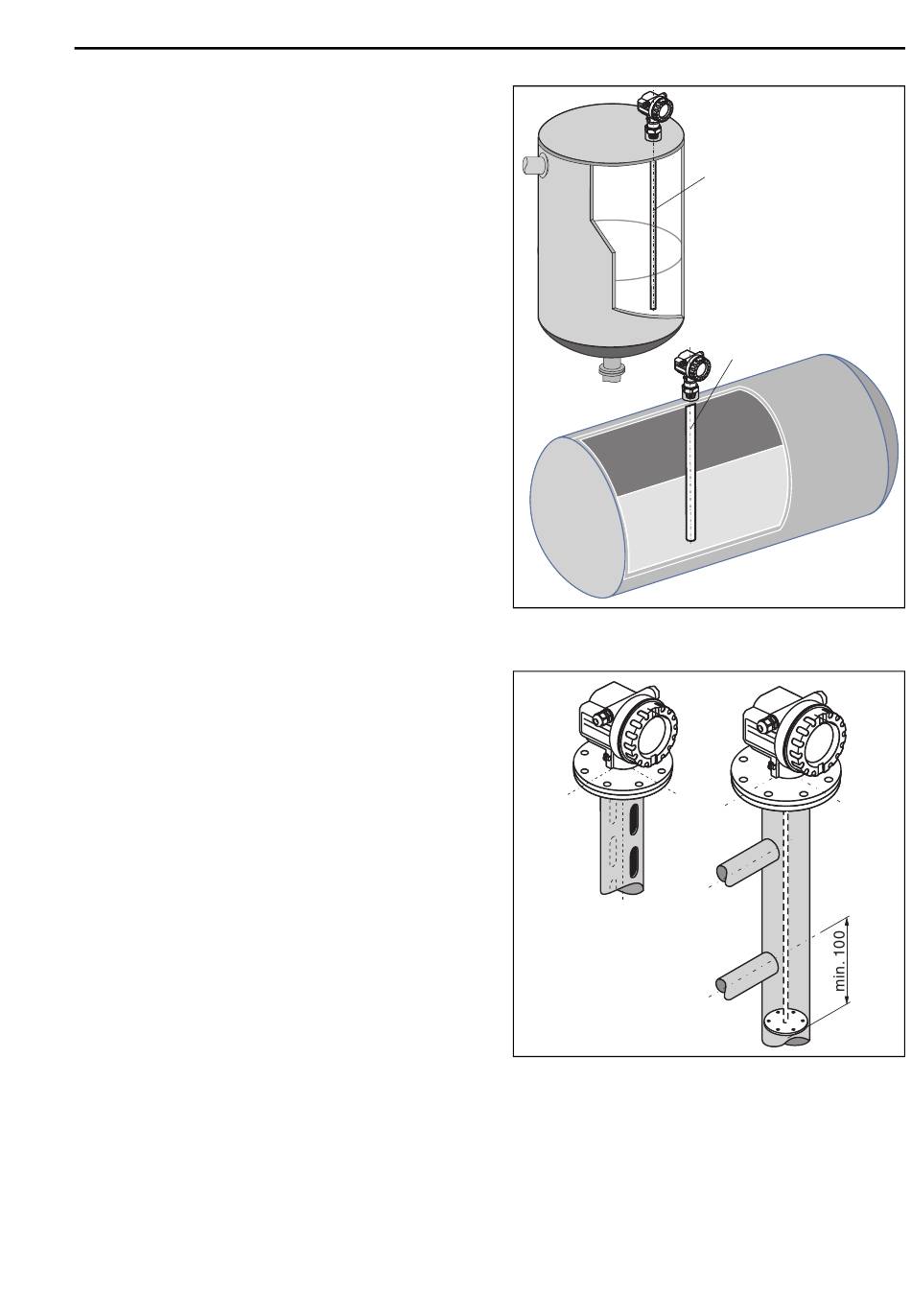

Einbau in zylindrisch liegende und ste-
hende Tanks
• Verwenden Sie bei Messbereichen
– bis 4 m: Stab- (1) oder Koaxsonde (2)
– bis 10 m: Teilbare Stabsonde
– über 10 m: 4 mm-Seilsonde
• Einbau und eventuelle Fixierung wie bei
Schüttgütern.
• Wandabstand beliebig, solange zeitweise
Berührung vermieden wird.
• Beim Einbau in Tanks mit vielen oder
nahe bei der Sonde liegenden Einbauten,
bzw. bei Stutzen mit großem ∅ :
Koaxsonde verwenden!
Einbau im Schwallrohr oder Bypass
• Eine Stabsonde kann für Rohrdurchmes-
ser größer als 40 mm benutzt werden.
• Beim Einbau einer Stabsonde in ein metal-
lisches Rohr mit Innendurchmesser bis
150 mm haben Sie alle Vorteile einer
Koaxsonde.
• Schweißnähte, die bis ca. 5 mm nach
innen ragen beeinflussen die Messung
nicht.
• Bei Verwendung von Stabsonden muss
die Sondenlänge 100 mm länger sein als
der untere Abgang.
• Eine Berührung der Sonde mit der Seiten-
wand muss verhindert werden. Benutzen
Sie gegebenenfalls eine Zentrierscheibe
am unteren Ende der Sonde (siehe
Betriebsanleitung auf CD-ROM).
Endress+Hauser
Montage
1
2
L00-FMP4xxxx-17-00-00-yy-021
L00-FMP4xxxx-17-00-00-xx-024
