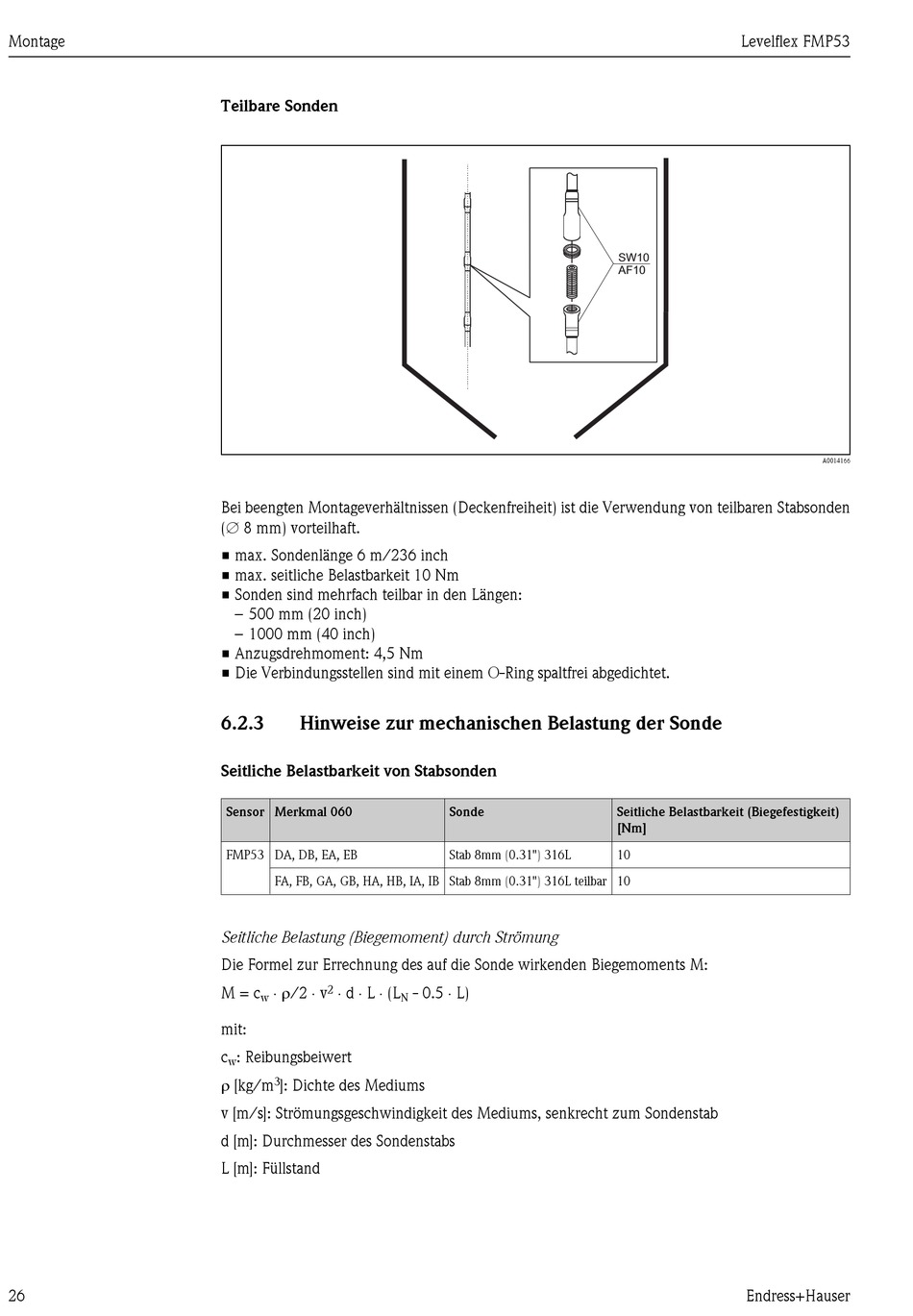

Teilbare Sonden
Bei beengten Montageverhältnissen (Deckenfreiheit) ist die Verwendung von teilbaren Stabsonden
(Æ 8 mm) vorteilhaft.
• max. Sondenlänge 6 m/236 inch
• max. seitliche Belastbarkeit 10 Nm
• Sonden sind mehrfach teilbar in den Längen:
– 500 mm (20 inch)
– 1000 mm (40 inch)
• Anzugsdrehmoment: 4,5 Nm
• Die Verbindungsstellen sind mit einem O-Ring spaltfrei abgedichtet.
6.2.3

Hinweise zur mechanischen Belastung der Sonde

Seitliche Belastbarkeit von Stabsonden
Sensor Merkmal 060
FMP53 DA, DB, EA, EB
FA, FB, GA, GB, HA, HB, IA, IB Stab 8mm (0.31") 316L teilbar 10
Seitliche Belastung (Biegemoment) durch Strömung
Die Formel zur Errechnung des auf die Sonde wirkenden Biegemoments M:
× r/2 × v × d × L × (L
M = c 2
w
mit:
c : Reibungsbeiwert
w
r [kg/m 3
]: Dichte des Mediums
v [m/s]: Strömungsgeschwindigkeit des Mediums, senkrecht zum Sondenstab
d [m]: Durchmesser des Sondenstabs
L [m]: Füllstand
Sonde
Stab 8mm (0.31") 316L
- 0.5 × L)
N
Levelflex FMP53
SW10
AF10
Seitliche Belastbarkeit (Biegefestigkeit)
[Nm]
10
Endress+Hauser
A0014166
