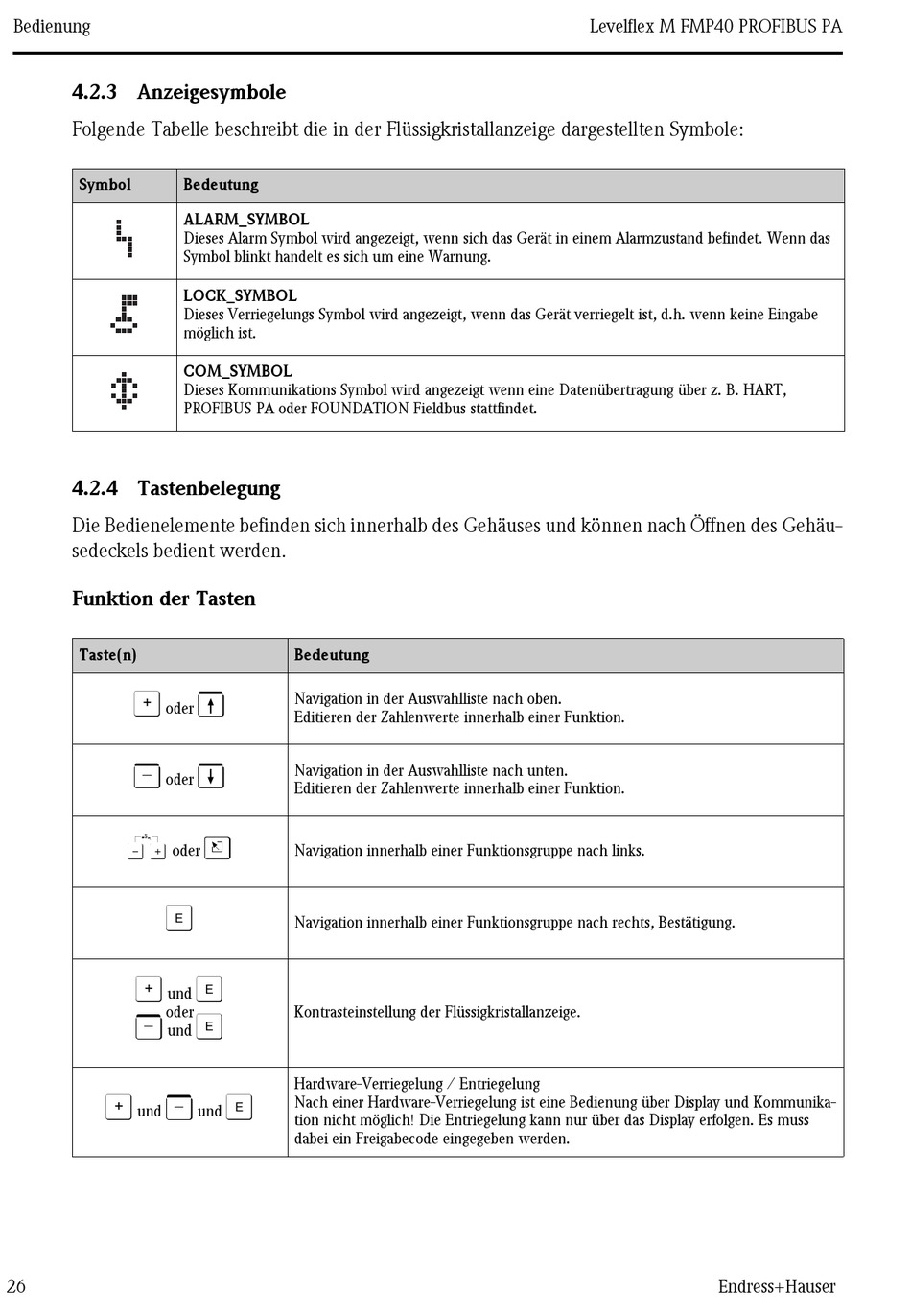

4.2.3 Anzeigesymbole

Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole:
Symbol

4.2.4 Tastenbelegung

Die Bedienelemente befinden sich innerhalb des Gehäuses und können nach Öffnen des Gehäu-
sedeckels bedient werden.

Funktion der Tasten

Taste(n)
O
oder
S
oder
X
oder
F
O
und
oder
S
und
O S
und
26
Bedeutung
ALARM_SYMBOL
Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das
Symbol blinkt handelt es sich um eine Warnung.
LOCK_SYMBOL
Dieses Verriegelungs Symbol wird angezeigt, wenn das Gerät verriegelt ist, d.h. wenn keine Eingabe
möglich ist.
COM_SYMBOL
Dieses Kommunikations Symbol wird angezeigt wenn eine Datenübertragung über z. B. HART,
PROFIBUS PA oder FOUNDATION Fieldbus stattfindet.
Bedeutung
V
Navigation in der Auswahlliste nach oben.
Editieren der Zahlenwerte innerhalb einer Funktion.
W
Navigation in der Auswahlliste nach unten.
Editieren der Zahlenwerte innerhalb einer Funktion.
Z
Navigation innerhalb einer Funktionsgruppe nach links.
Navigation innerhalb einer Funktionsgruppe nach rechts, Bestätigung.
F
Kontrasteinstellung der Flüssigkristallanzeige.
F
Hardware-Verriegelung / Entriegelung
F
Nach einer Hardware-Verriegelung ist eine Bedienung über Display und Kommunika-
und
tion nicht möglich! Die Entriegelung kann nur über das Display erfolgen. Es muss
dabei ein Freigabecode eingegeben werden.
