Montage
Art der Sondenmontage
• Sonden werden mit Verschraubungen oder Flanschen am Prozessanschluss montiert und in
den meisten Fällen damit auch befestigt. Falls bei dieser Montage die Gefahr besteht, dass das
Sondenende so stark bewegt wird, dass es zeitweise Behälterboden oder -konus berührt, muss
die Sonde am unteren Ende gegebenenfalls eingekürzt und fixiert werden. Das Fixieren
geschieht bei den Seilsonden am Einfachsten durch Verschrauben mit dem Innengewinde am
unteren Ende des Gewichtes. Gewindegröße, siehe Betriebsanleitung auf CD-ROM.
• Der ideale Einbau ist die Montage in einer Verschraubung / Einschraubmuffe, die innen bün-
dig mit der Behälterdecke ist.
• Wenn der Einbau in einem Stutzen erfolgt, so sollte der Stutzen im Durchmesser
50...150 mm haben und nicht mehr als 150 mm hoch sein. Für andere Abmessungen stehen
Einbauadapter zur Verfügung, siehe Betriebsanleitung auf CD-ROM.
Anschweißen der Sonde im Tank
"
Achtung!
Falls die Sonde im Behälter angeschweißt werden soll, muss die Sonde vorher sehr niederohmig
geerdet werden. Falls das nicht möglich ist, muss die Elektronik inklusive HF-Modul ausgebaut
werden. Andernfalls kann die Elektronik zerstört werden.
10

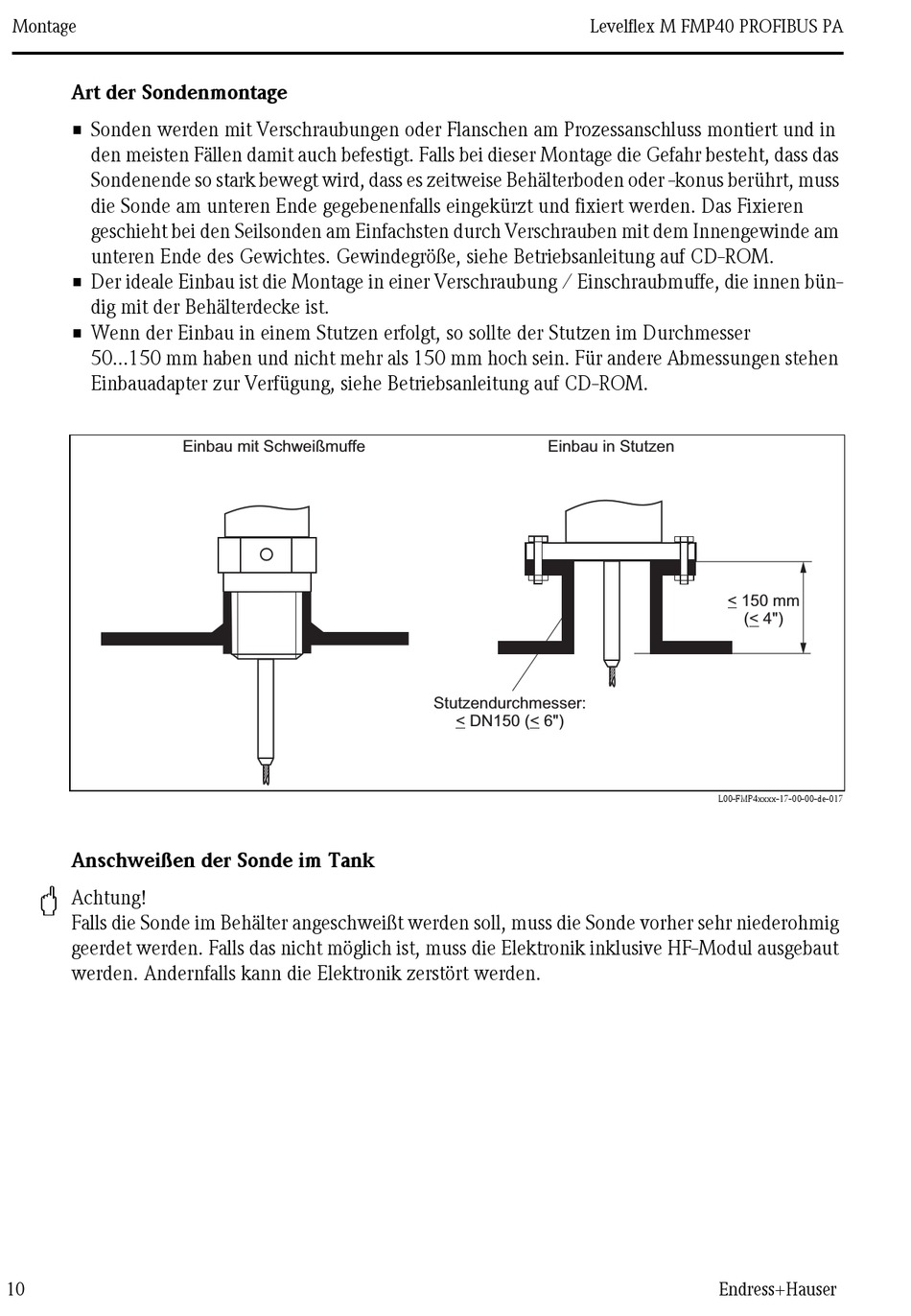

Einbau mit Schweißmuffe
Levelflex M FMP40 PROFIBUS PA
Einbau in Stutzen
Stutzendurchmesser:
< DN150 ( 6") <
< 150 mm
( 4") <
L00-FMP4xxxx-17-00-00-de-017
