Montage
26
Stutzendurchmesser D
40 mm (1,5 in)
50 mm (2 in)
80 mm (3 in)
100 mm (4 in)
150 mm (6 in)
Wenn die Antenne nicht aus dem Stutzen ragt, folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein. Wenn möglich sollte die Stutzenkante
abgerundet sein.
• Es muss eine Störechoausblendung durchgeführt werden.
• Bitte kontaktieren Sie Endress+Hauser für Anwendungen mit höheren Stutzen als
in der Tabelle angegeben.
Hinweise zum Einschraubgewinde
• Beim Einschrauben nur am Sechskant drehen.
• Werkzeug: Gabelschlüssel 50 mm
• Maximal erlaubtes Drehmoment: 35 Nm (26 lbf ft)
6.3.2 Hornantenne mit Überwurfflansch (FMR50)

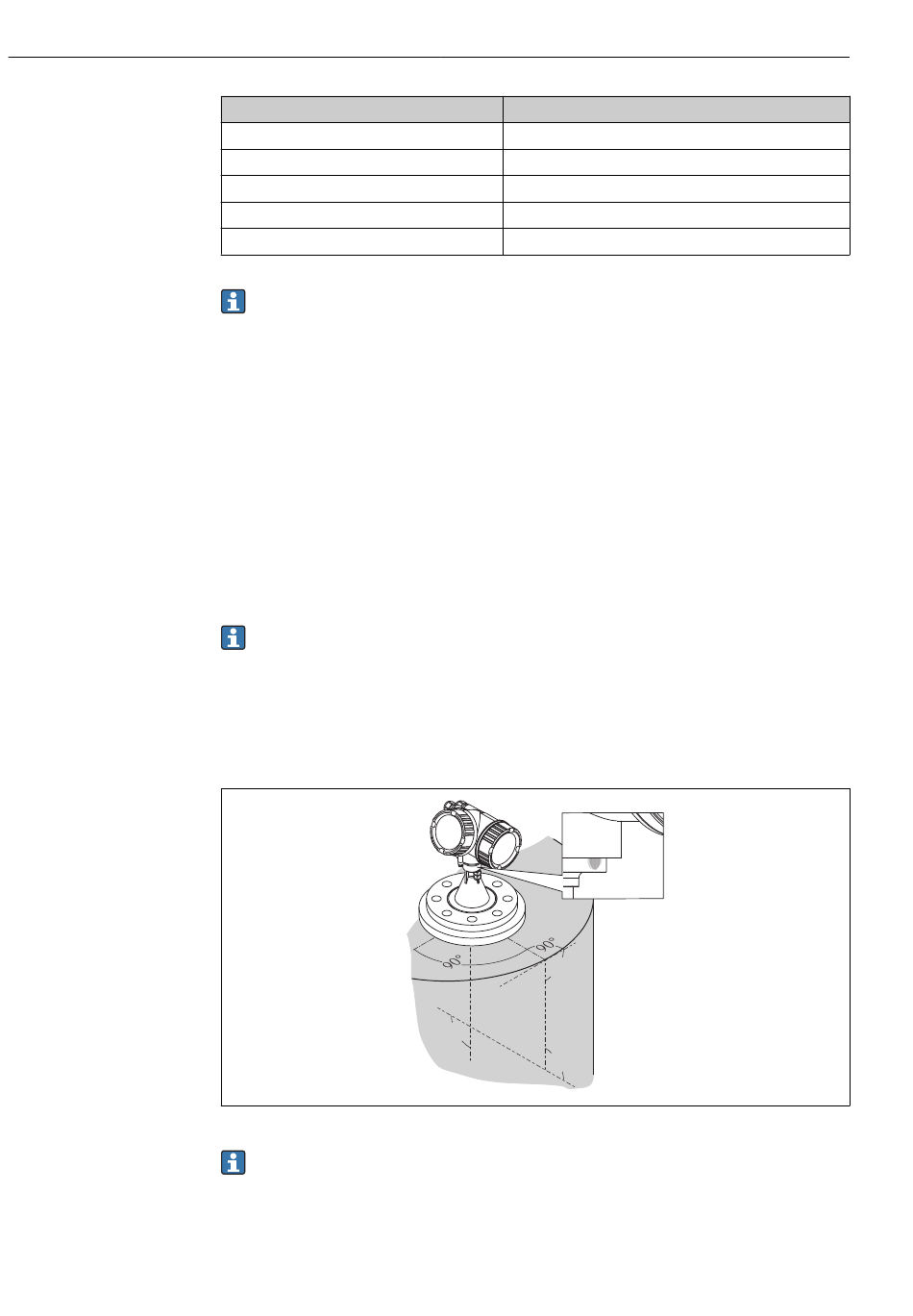

Ausrichtung
Bei Vewendung des Micropilot mit Überwurfflansch in explosionsgefährdeten Berei-
chen alle Angaben in den zugehörigen Sicherheitshinweisen (XA) beachten.
• Antenne senkrecht auf die Produktoberfläche ausrichten.
Optional kann hierzu eine verstellbare Flanschdichtung verwendet werden, welche als
Zubehör erhältlich ist (siehe Technische Information BA01048F, Kaitel "Zubehör").
• Zur Ausrichtung befindet sich eine Markierung auf der Durchführung. Diese Markierung
muss so gut wie möglich zur Tankwand ausgerichtet werden.
Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei paral-
lelen Strichen bestehen.
Maximale Stutzenhöhe H
200 mm (7,9 in)
250 mm (9,9 in)
300 mm (11,8 in)
400 mm (15,8 in)
500 mm (19,7 in)
°
9 0
9 0
°
9 0
°
Micropilot FMR50 PROFIBUS PA
max
Endress+Hauser
A0019439
