Untermenü "Linearisierung"
L 1

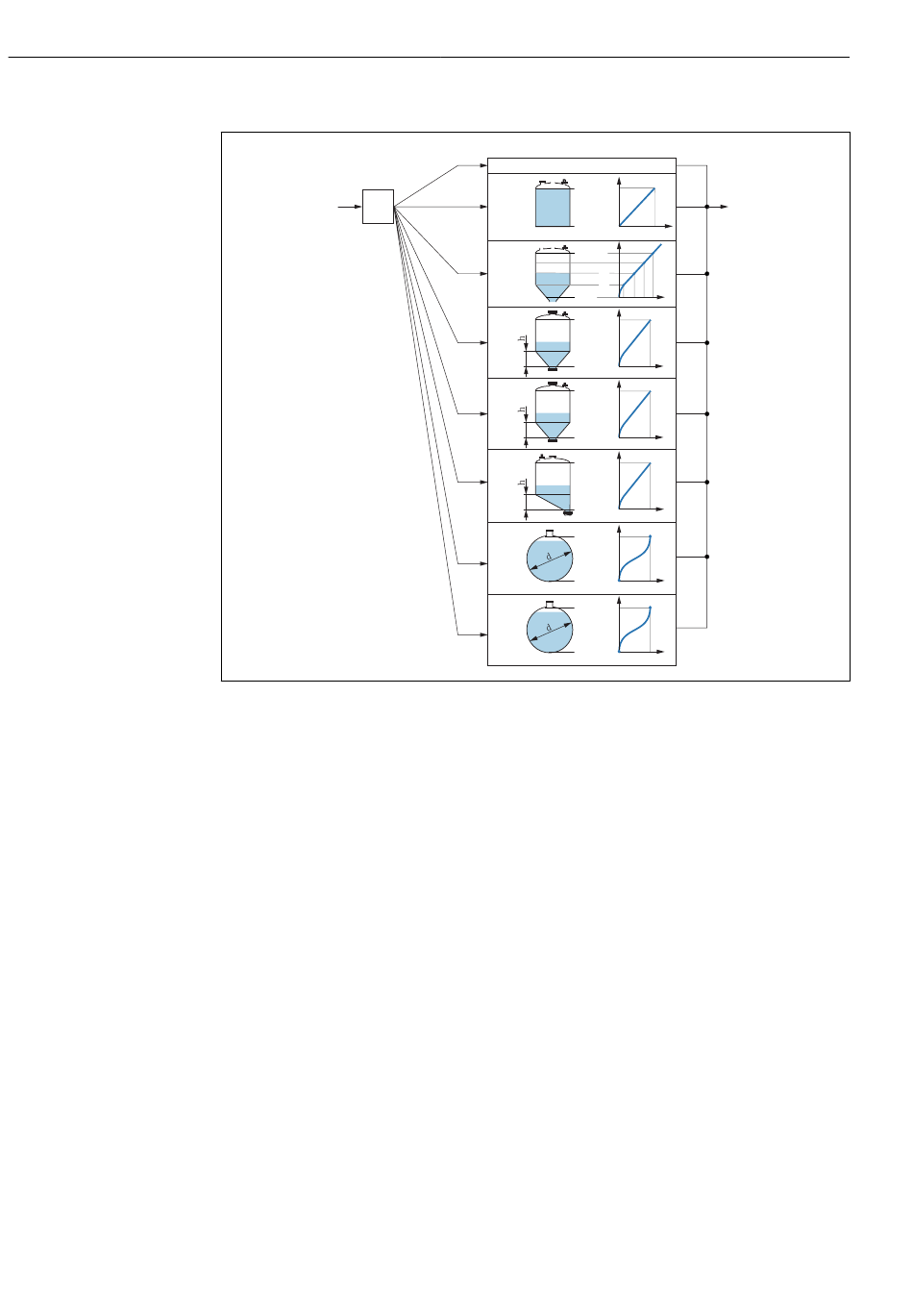

 36 Linearisierung: Umrechnung des Füllstands in ein Volumen oder ein Gewicht; die Umrechnung ist von der
Behälterform abhängig
1 Wahl von Linearisierungsart und -einheit
2 Parametrierung der Linearisierung
A Linearisierungsart (→  131) = Keine
B Linearisierungsart (→  131) = Linear
C Linearisierungsart (→  131) = Tabelle
D Linearisierungsart (→  131) = Pyramidenboden
E Linearisierungsart (→  131) = Konischer Boden
F Linearisierungsart (→  131) = Schrägboden
G Linearisierungsart (→  131) = Zylindrisch liegend
H Linearisierungsart (→  131) = Kugeltank
L Füllstand vor Linearisierung (gemessen in Füllstandeinheit)
L' Fülstand nach Linearisierung (entspricht Volumen oder Gewicht)
M Maximaler Wert (→  134)
d Durchmesser (→  134)
h Zwischenhöhe (→  134)
Micropilot FMR50 PROFIBUS PA
2
A
L
100%
B
0%
M
L'
L
100%
L2
C
L1
0%
L'1 L'2 L'
L
100%
D
0%
M L'
L
100%
E
0%
M L'
L
100%
F
0%
M L'
L
100%
G
0%
M L'
L
100%
H
0%
M L'
L'
A0019648
