Montage
Stutzendurchmesser D
40 mm (1,5 in)
50 mm (2 in)
80 mm (3 in)
100 mm (4 in)
150 mm (6 in)
Wenn die Antenne nicht aus dem Stutzen ragt, folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein. Wenn möglich sollte die Stutzenkante
abgerundet sein.
• Es muss eine Störechoausblendung durchgeführt werden.
• Bitte kontaktieren Sie Endress+Hauser für Anwendungen mit höheren Stutzen als in
der Tabelle angegeben.
Hinweise zum Einschraubgewinde
• Beim Einschrauben nur am Sechskant drehen.
• Werkzeug: Gabelschlüssel 50 mm
• Maximal erlaubtes Drehmoment: 35 Nm (26 lbf ft)
6.3.2 Hornantenne mit Überwurfflansch (FMR50)
Ausrichtung
Bei Vewendung des Micropilot mit Überwurfflansch in explosionsgefährdeten Bereichen
alle Angaben in den zugehörigen Sicherheitshinweisen (XA) beachten.
22
øD
Maximale Stutzenhöhe H
200 mm (7,9 in)
250 mm (9,9 in)
300 mm (11,8 in)
400 mm (15,8 in)
500 mm (19,7 in)
Micropilot FMR50 HART
max
Endress+Hauser

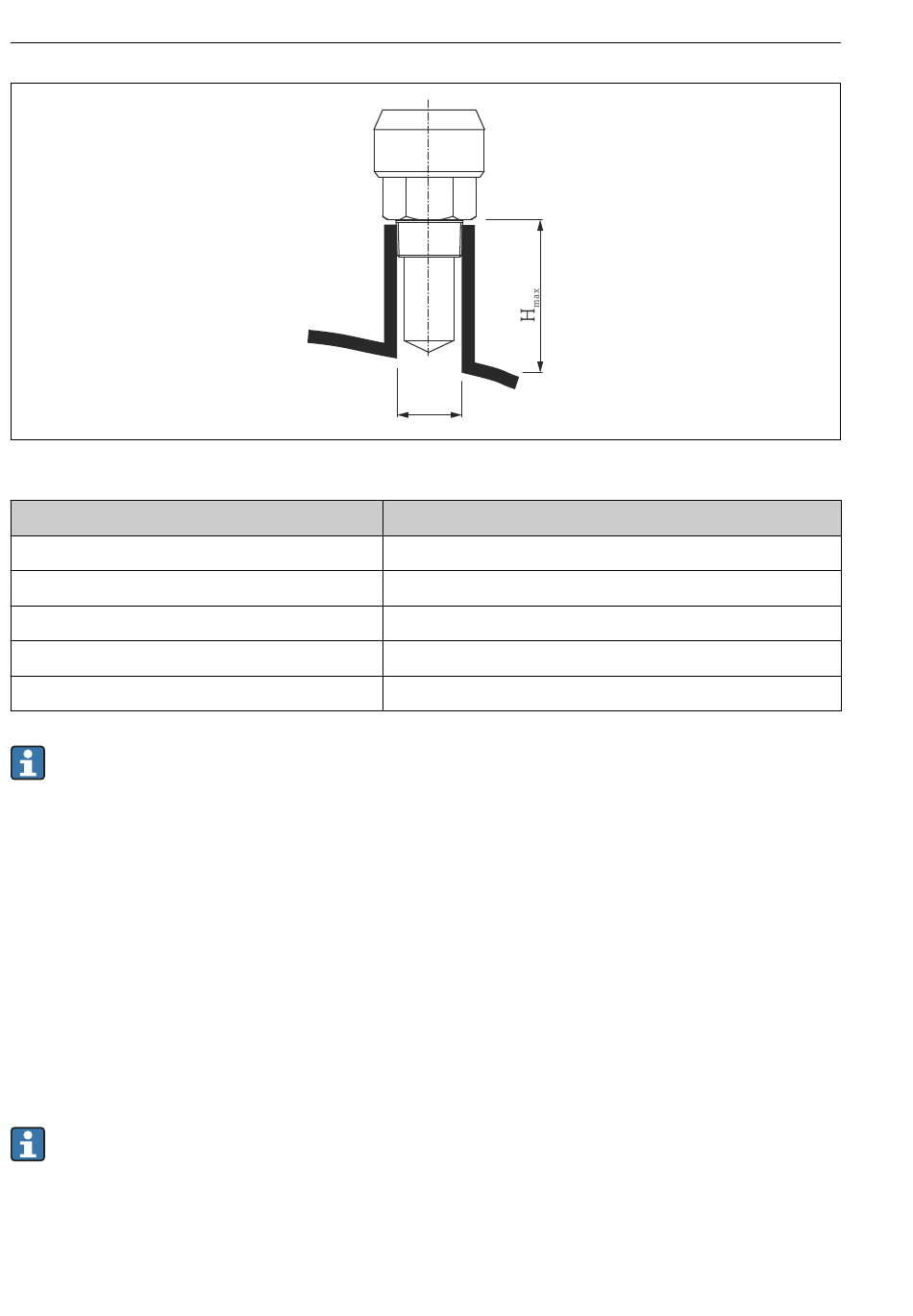

A0023612
